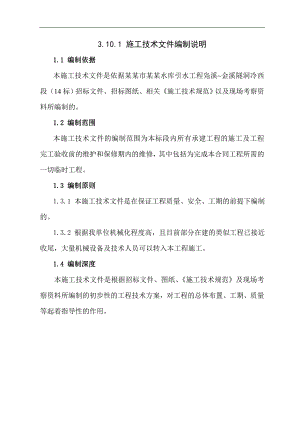

3.10.1 施工技术文件编制说明1.1 编制依据本施工技术文件是依据某某市某某水库引水工程凫溪金溪隧洞冷西段（14标）招标文件、招标图纸、相关施工技术规范以及现场考察资料所编制的。1.2 编制范围本施工技术文件的编制范围为本标段内所有承建工程的施工及工程完工验收前的维护和保修期内的维修，其中包括为完成本合同工程所需的一切临时工程。1.3 编制原则1.3.1 本施工技术文件是在保证工程质量、安全、工期的前提下编制的。1.3.2 根据我单位机械化程度高，且目前部分在建的类似工程已接近收尾，大量机械设备及技术人员可以转入本工程施工。1.4 编制深度本施工技术文件是根据招标文件、图纸、施工技术规范及现场考察资料所编制的初步性的工程技术方案，对工程的总体布置、工期、质量等起着指导性的作用。3.10.2 工程概况2.1 工程简介某某市某某水库引水工程进水口位于某某水库电站尾水池左岸，输水终点有两处，一处为鄞州区横溪镇东北侧规划中的东钱湖水厂，另一处为某某市北仑区北仑水厂的配水井。输水线路由三部分组成，即某某水库分水点输水线路、分水点东钱湖水厂输水线路和分水点北仑水厂输水线路工程。某某水库分水点主干线输水工程线路长5.649km，其中隧洞五段，长73.211km，开挖洞径为D4.0m；管道四段，长2.388km，采用DN2600mm钢管。本标段为某某水库分水点主干线凫溪金溪隧洞冷西段，其输水隧洞桩号为48+636.0052+786.00，长4150m，坡度为0，洞中心线高程为34.00m，开挖洞径为4.0m的内割圆型，其工作内容包括洞身开挖、衬砌和灌浆等；其施工支洞为冷西施工支洞，与输水隧洞交点桩号为50+918.551，施工支洞洞口高程为85.00m，洞底高程31.50m，水平投影长228.824m，开挖断面为4.2×3.4m5.0×4.0m的城门型。本标段平面示意图如下：凫溪金溪隧洞冷西段（14标）平面示意图2.2 施工条件2.2.1 水文气象和工程地质工程区位于浙东沿海低山丘陵区，地势西南高东北低，山顶高程一般100600m，山坡坡度2040º，山体覆盖层一般不厚，植被发育，山坡基本稳定。河谷一般比较开阔，均有河漫滩和一级阶地分布。河漫滩一般高出河水位0.51.0m，一级阶地高出河水位2.04.0m。工程区沿线冲沟发育，大部分冲沟常年流水。本标段位于浙江省东部沿海的某某地区奉化辖区内，隧洞沿线地形波状起伏，地表高程在100320m之间，隧洞围岩上覆岩层厚度一般70290m，沿线经过双石门水库下游、岭下水库下游，冷西冲沟等，双石门水库下游、岭下水库下游，冷西冲沟其地表高程在80100m之间。冲沟底隧洞上覆岩体厚约3050m。施工支洞洞口地形平缓，适宜用于布置临时设施和堆放石碴。隧洞围岩岩性为流纹质熔结凝灰岩，围岩以微风化新鲜为主，在隧洞遇断层和过冲沟处有强弱风化岩体，饱和极限抗压强度微风化新鲜熔结凝灰岩为90120Mpa。该隧洞发育高倾角断裂，主要断层有：F79、F80、F211、F81、F82、F84、F210、F85、F86等呈NW向展布，断层破碎带宽度13m，充填断层角砾岩、碎裂岩、碎块岩等，断层与隧洞大角度相交。隧洞围岩节理密度210条/m。隧洞沿线地下水为基岩裂隙水，地下水位埋深1.025m。根据区域地质水文资料分析，地下水径流模数为0.87/s.km，预测隧洞涌水量为3040t/d.km。隧洞遇断层和过冲沟处可能渗水量较大。冷西支洞洞口地形坡度3035º，洞口局部弱风化基岩裸露，岩性为流纹质熔结凝灰岩。斜井中发育的F314断层N10ºE，NW75º，宽1.01.5m，充填碎裂岩、片状岩。岩体中主要发育NNE向和NWW向两组节理，NWW向节理与隧洞小角度相交。沿线地下水为基岩裂隙水，地下水位埋深1030m，支洞大部分处于地下水位以下。支洞围岩为弱风化和微风化岩体，岩体较完整，工程地质条件较好。洞口边坡建议开挖坡比1：0.31：0.5。某某市属亚热带季风气候区，气候温和，全年雨量充沛，四季分明，降水集中于310月，占全年的85%，主要降水更集中于59月，占全年的67%。山区年平均降水量1600mm1790mm，降水150177天；中部丘陵平原年平均降水量1520mm1590mm，降水150160天；沿海平原年平均降水量1380mm1450mm，降水130150天。本区域的暴雨一般发生于510月，以710月台风暴雨为甚，当台风在福建省北部和浙江省沿海登陆，对本区域均有影响。据宁海气象站和某某气象站统计，年平均气温为16.1，极端最高气温为39.7（1971年8月），极端最低气温-9.6（1979年2月）。全年以静止风和NNE风向为最多，年平均风速2.0m/s，年平均最大风速15.7m/s，实测瞬时最大风速大于40m/s。年平均蒸发量670mm。无霜期年平均218天左右。2.2.2 对外交通条件本工程所在地公路交通较发达，某某至临海为II级公路、沥青或混凝土路面，下陈至白杜、白杜至下水为级公路，混凝土及泥结碎石路面，某某至台州为高速公路。这几条公路均可作为本工程施工对外交通运输的主干道。本标段进场道路基本可利用现有国道和乡村混凝土路，但仍需加宽800m乡村便道及架设两座临时便桥。3.10.3 主要工程数量本标段的主要工程数量（第14标段：BXWS/TUN14-08-2003）见下表：主要工程数量表序号项 目 名 称单位工程量1洞外土方开挖m310042石方明挖m310033隧洞石方开挖m3523574支洞石方开挖m338245C20衬砌混凝土m348406C15洞底找平混凝土m311047洞内C25喷混凝土m314828洞脸C25喷混凝土m3329回填灌浆409510固结灌浆m287511接触灌浆4212652型塑料止水带m16013BW-II型止水条m16014伸缩缝沥青油毛毡6415钢筋制安t384.216锚杆根416817钢筋网t1.318场地平整250019M7.5浆砌块石挡墙m336020干砌块石挡墙m380021草皮210022C15冷西支洞堵头混凝土m31093.10.4 施工组织机构及队伍安排4.1 施工组织机构我单位中标后，立即组建 “中铁十五局集团某某水库引水工程第14标段项目经理部”， 按照“项目法”管理模式进行施工管理。项目部编制18人，项目部下辖2 个隧道施工队，项目部施工组织机构如下图所示：项目部施工组织机构框图 项目经理项目副经理项目总工程师安全质量科物资设备科施工技术科试验室计划经营科财务科综合办公室第一隧道工程队第二隧道工程队 4.2 各业务科室职能施工技术科：编制3人，负责施工组织管理、施工技术指导、工程测量、办理工程变更手续及工程技术资料的填报、收集、归档、编制竣工文件等。安全质量科：编制2人，负责工程质量的监督、评定和施工安全检查。计划经营科：编制2人，负责施工计划、进度统计、验工计价、变更管理。财务科：编制2人，负责资金调配，向甲方申办工程款，财务日常管理。物资设备科：编制2人，负责工程所需物资及地方材料、机械设备的管理使用及零配件的采购供应。试验室：编制2人，负责工程用原材料的测试、检验、施工配合比的选定，混凝土和砂浆试件的制作、检验。综合办公室：编制2人，负责施工协调及地方关系的协调，日常生活管理。4.3 施工队伍安排第一隧道工程队：编制76人，其中工程技术人员3名，负责14标段凫溪金溪隧洞50+950.0052+786.00段（长1836m）的开挖、衬砌及固结、回填灌浆等施工任务。第二隧道工程队：编制78人，其中工程技术人员3名，负责14标段支洞口场地平整、明挖，冷西支洞（长228.824m）和凫溪金溪隧洞48+636.0050+950.00段（长2314m）的开挖、衬砌及固结、回填灌浆，冷西支洞的堵头混凝土等施工任务。3.10.5 施工现场布置根据现场的实际情况，合理利用地形，本着布局合理，经济适用，少占耕地等原则进行现场布置。具体布置详见:某某市某某水库引水工程凫溪金溪隧洞冷西段（14标）施工平面布置图。施工平面图3.10.6 临时工程及施工用地计划6.1 供水冷西支洞正对面约90m处有一沟谷，常年有流水，据调查可供饮用。施工前对此水源取样，试验检测合格后，可在沟谷上游拦坝汇水，并在支洞口右侧修建高位蓄水池，将沟谷中水泵送至支洞顶高位水池，汇水池和蓄水池为浆砌片石水池，水池容量20m3，供本标段的施工用水、生活用水和消防用水。蓄水池构造见下图。石砌半埋置式蓄水池供水管道采用直径100mm钢管，法兰盘加皮垫连接，保证接头严密不漏水。管道敷设要平顺、直、弯头少、线路短。水池的输出管设总闸，干管管道每隔300m安装闸阀一个，以便控制和维修管道。管道前端至开挖面，一般保持的距离为30m，用直径50mm高压软管接分水器，中间预留的异径三通，至其他工作面供水使用软管的长度不超过50m。6.2 供电6.2.1 总用电量的估算隧道施工用电量，含动力和照明需要的总量，可用下列公式估算：P=K（PaK1K2/A/+PbK1）式中 P总用电量（KVA）；K电线路能力损耗系数，采用1.05；A全部电力功率因数，采用0.6；Pa动力用电总量；Pb照明用电总量；电动机及其他动力之效率，采用0.85；K1同时用电系数，通风机取0.9，施工电动机械取0.75；K2动力负载系数，取0.8。本标段动力用电总量主要考虑1台提升绞车、2台空压机、1台电动耙岩机、1台电瓶车充电设备，即PaK1K2 = （55 + 2×75 + 21.6 + 17）×0.75×0.8 = 146.16 KVA。本标段照明用电总量取经验值10KVA。故 P = 1.05×（146.16/0.6/0.85 + 10×0.75）= 309 KVA6.2.2 变压器的配置根据计算出的总用电量，计划在洞口配置1台315KVA的变压器。冷西支洞变压器布置在支洞口左侧山脚边的安全地带，变压器及高压线路由建设单位提供。变压器低压侧的施工电路由我单位自行架设，自行建设配电房。采用三相四线制，作为主要施工电路，施工用电分支导线，采用标准配电箱，规范连接。为保证在电网停电的情况下不影响施工的顺利进行，我单位计划在洞口配备2台135KW的柴油发电机，作为停电时的备用电源。6.3 临时便道从现有混凝土道路至冷西支洞洞口需改造约800m乡村道路，扩建为4m宽的泥结碎石道路；此外在改造的临时便道线路上还需新建长约10m和15m的两座宽4m的临时便桥，用作施工人员、机械、材料的进场便道。6.4 临时房屋施工现场所需临时生产和生活用房由我单位在建设单位施工临时征地范围内自建，具体布置见置见施工总平面布置图。项目部设在冷西村，就近租赁民房。为安全起见，炸药库、雷管库在规定的安全距离以外设置，具体位置经公
