宁夏节能新华余热发电项目9MW纯低温余热发电工程施工组织设计.doc

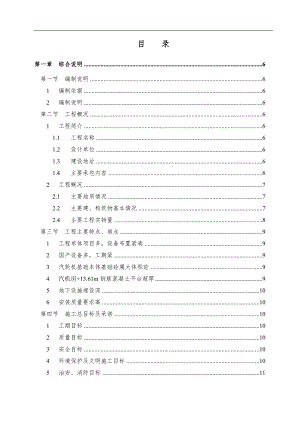

目 录第一章综合说明6第一节编制说明61编制依据62编制说明6第二节工程概况61工程简介61.1工程名称61.2设计单位61.3建设地址61.4主要承包内容62工程概况72.1主要地质情况72.2主要建、构筑物基本情况72.4主要工程实物量8第三节工程主要特点、难点91工程单体项目多，设备布置紧凑92国产设备多，工期紧93汽轮机基础本体基础砼属大体积砼94汽机房+13.61m钢筋混凝土平台超厚95地下设施埋设深106安装质量要求高10第四节施工总目标及承诺101工期目标102质量目标103安全目标104环境保护及文明施工目标105治安、消防目标11第五节总体施工方案111承建指导思想111.1分区分批 先深后浅111.2配合穿插 主体重点111.3主辅同步 能介优先121.4优质高速 按期投产122施工总体安排122.1施工阶段划分与总工期分配122.2施工总体方案及安排13第二章施工组织设计15第一节施工测量方案151工程特点152测量能力153控制测量154控制桩的管理165施工测量166仪器配置16第三节土建专业施工方案171基础及地下构筑物施工方案171.1工程概况171.2施工安排171.3基坑开挖方案171.4模板工程171.5钢筋工程191.6混凝土施工191.7螺栓及铁件制作安装202主体框架结构施工方案232.1工程概况232.2施工安排232.3主要施工方法24第三章施工平面布置方案34第一节施工区域临时设施布置341临时道路与排水341.1施工道路341.2排水沟342临时给水与供电342.1施工用水342.2施工用电343临时围档344现场大临设施344.1现场办公室344.2材料堆场、工具房与加工场344.3五牌一图35第三节用水、用电、用地要求351用地要求352用水要求353用电要求35第四章施工进度网络计划及保证措施36第一节总进度计划目标36第二节编制说明36第三节总网络进度计划表36第四节实现工期目标保证措施361计划管理措施362施工部署措施373资源保证措施374提高现场解决问题的能力措施375技术保证措施38第五章保证工程质量保证体系及技术措施39第一节工程质量保证体系391项目质量管理体系392工程质量监督、检查体系403技术管理体系41第二节项目质量目标42第三节质量目标保证措施421管理保证措施432技术保证措施432.1土建工程43第四节质量通病预防措施441土建工程通病防治44第六章安全、文明、环境施工的技术措施及保证体系47第一节项目安全、环保及消防保证体系471安全安全、环保及消防管理组织体系482项目安全、环保及消防保证体系要素及职能分配表49第二节安全保证措施491管理措施492安全管理主要控制点502.1重要管理点502.2土建工程安全工作管理点502.3钢结构吊装工程安全工作控制点51第三节治安保卫管理措施51第四节消防保证措施51第五节环境保护及文明施工保证措施511进场人员管理522施工区域管理523道路管理524三废排放管理525生活区及办公区管理536材料堆放管理537现场标识53第六节应急预案531高处坠落事故应急预案542火灾事故应急预案553触电事故应急预案56第七章投入施工的主要机械、设备和劳动力配置情况57第一节总劳动力配置计划571配置说明572劳动力表57第二节施工大型机械及主要机具配置表571土建工程主要施工机具表57第八章施工管理机构配置情况58第一节项目管理体系58第一章 综合说明第一节 编制说明1 编制依据(1) 宁夏节能新华余热余热发电有限公司9MW纯低温余热发电项目工程施工总承包合同。(2) 我公司与业主进行技术交流和现场实地勘查所了解到的情况。(3) 国家及建筑行业颁布的现行施工及验收规范和工程质量检验评定标准。(4) 我公司在GB/T19001-2000 idt ISO90012000质量管理体系要求下建立的公司质量手册和质量体系程序文件。(5) 我公司施工同类或类似工程项目所积累的施工经验和技术成果。(6) 我公司现有的资源条件及可利用的外部资源条件。 (7) 我公司所设计的施工图纸及施工图集。2 编制说明(1) 本施工组织设计的编制遵循符合性、先进性、针对性、指导性的原则，力求方案“先进、可靠，经济合理”，为将来施工提供可靠的工程技术指导性文件。第二节 工程概况1 工程简介1.1 工程名称 宁夏节能新华余热发电有限公司9MW纯低温余热发电工程1.2 设计单位 南京凯盛开能环保能源有限公司1.3 建设地址 中卫市金鑫工业园区新华实业厂区内1.4 主要承包内容 余热锅炉系统、凝汽式汽轮机发电系统、给水系统、除氧器系统、凝结水系统、疏水系统、抽真空系统、锅炉排污系统、循环水系统、工业水系统、电气系统、锅炉炉水处理、化水处理系统、循环冷却水处理系统、热工控制系统、余热发电系统内供水系统、采暖通风系统以及系统安装调试过程中的技术服务、土建工程设计、施工及安装工程。2 工程概况本工程新建汽机房、冷却塔、循环冷却水及化水车间、四座余热锅炉对称地设置于窑炉车间及原厂房之间。包括四余热锅炉、凝汽式汽轮机发电、给水系统、除氧器系统、凝结水系统、疏水系统、抽真空系统、锅炉排污系统、循环水系统、工业水系统、电气系统、锅炉炉水处理、化水处理系统、循环冷却水处理系统、热工控制系统、余热发电系统内供水系统、采暖通风系统等组成。2.1 主要地质情况根据宁夏节能新华余热发电有限公司9MW纯低温余热发电工程场地岩土工程勘察报告书，本项目地基土层分布如下： 素填土； 粉细砂；1 角砾；2 粉细砂。地下水稳定水位为3.5m3.9m。2.2 主要建、构筑物基本情况 土建工程主要有：汽机房本体、余热锅炉基础、循环冷却水站、化水车间、室外管道基础及电缆沟。汽机房本体采用钢筋混凝土独立基础、混凝土框架结构，基础埋深约-3.0m。坐落在第层粉细砂层上，要求地基承载力特征值fak170kpa。按地震设防烈度8°设防，框架抗震等级按一级设计。该本体±0.000相当于绝对标高1172.15m，汽机房本体长24m,宽26m，建筑高度22.5m。占地面积为655m2，建筑面积约1500m2。内设汽轮机室、高低压配电室、会议室、主控室等，内设双轨吊车梁，屋面采用钢屋架。汽机房主体钢筋采用HPB300(），HRB400（），未注明材质的钢材均采用Q235B钢。墙体采用MU10烧结页岩砖，防潮层以下用M7.5水泥砂浆砌筑，防潮层以上用M5混合砂浆砌筑。考虑到该本体的坐落位置地下水有腐蚀性，±0.000以下基础及垫层表面均需刷环氧沥青或聚氨酯沥青涂层，厚度300m。余热锅炉基础采用现浇钢筋混凝土独立基础，最大埋深约-3.0m。基础需落在层粉细砂层上，地基承载力特征值fak170kpa。按地震设防烈度8°设防，框架抗震等级按三级设计。该本体±0.000相当于绝对标高1172.00m，基础长10m，宽8.1m。占地面积为81m2。主体钢筋采用HPB300(），HRB400（），未注明材质的钢材均采用Q235B钢。考虑到该本体的坐落位置地下水有腐蚀性，±0.000以下基础及垫层表面均需刷环氧沥青或聚氨酯沥青涂层，厚度300m。循环水冷却站采用现浇钢筋混凝土筏型基础，基础埋深约-4.3m。坐落在第层角砾层上，要求地基承载力特征值fak180kpa。按地震设防烈度8°设防，框架抗震等级按二级设计。该本体±0.000相当于绝对标高1172.15m，本体长18.4m,宽21.7m，建筑高度9.0m。占地面积为400m2，主体钢筋采用HPB300(），HRB400（），未注明材质的钢材均采用Q235B钢。考虑到该本体的坐落位置地下水有腐蚀性，±0.000以下基础及垫层表面均需刷环氧沥青或聚氨酯沥青涂层，厚度300m。锅炉水处理采用现浇钢筋混凝土独立基础，基础埋深约-2.0m。坐落在第层粉细砂层上，要求地基承载力特征值fak170kpa。按地震设防烈度8°设防，框架抗震等级按二级设计。该本体±0.000相当于绝对标高1172.15m，锅炉水处理长15m,宽26m，建筑高度10.6m。占地面积为390m2。主体钢筋采用HPB300(），HRB400（），未注明材质的钢材均采用Q235B钢。墙体采用MU10普通粘土砖，防潮层以下用M10水泥砂浆砌筑，防潮层以上用M7.5混合砂浆砌筑。考虑到该本体的坐落位置地下水有腐蚀性，±0.000以下基础及垫层表面均需刷环氧沥青或聚氨酯沥青涂层，厚度300m。2.3 主要工程实物量序号项目名称单位工程数量备注一土建1钢筋混凝土m314002钢筋制安t3003砼地坪m34934框架结构建筑m3888二钢结构制安t1869三设备安装t3800四非标设备制安t158五管道安装（含除尘管道制安）t590六保温m3250第三节 工程主要特点、难点1 工程单体项目多，设备布置紧凑 余热发电工程分八大系统，单体项目，平面布置紧凑。由于工期紧，施工场地狭窄，土建、设备安装、各种管网、电气、仪表、筑炉等多项专业穿插施工，交叉作业多，施工组织、计划、总图管理、协调工作量大、难度大。 余热发电项目施工应分区实施、突出主线、穿插作业。土建应在满足总进度及设备安装的条件下分批开工，避免全面开挖。为便于循环系统及锅炉施工，汽机房土建先不施工，先对四座锅炉基础进行施工。以方便安装工作尽快开展。2 国产设备多，工期紧 本工程施工时间短，国产化设备多，如锅炉、发电机、汽轮机等均是国内设计建造，影响工程的各种意外因素、不确定因素多。余热发电系统因工作条件等特殊性，决定了许多工程项目：如气密性试验、锅炉总体水压试验、锅炉酸洗、烘炉等工作需要工期较长。前期工程中如设备、材料供应等出现拖期，到后期很难抢回工期，因此在工程实施过程中：准备必须充分，策划必须周密，方案必须可靠，计划必须周全，管理必须到位。3 汽轮机基础砼属大体积砼 汽轮机基础采用钢筋混凝土片筏基础，基础底板长14370，宽7400，厚1500，属大体积混凝土，应采取大体积混凝土施工工艺及相关措施，以有
