三层框架结构办公楼施工组织设计(含节能).doc

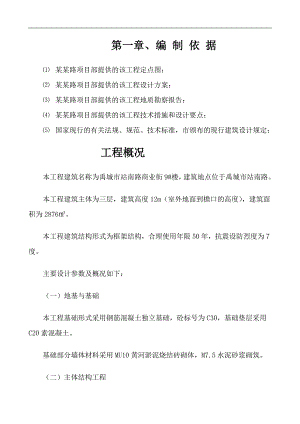

第一章、 编 制 依 据 某某路项目部提供的该工程定点图； 某某路项目部提供的该工程设计方案； 某某路项目部提供的该工程地质勘察报告； 某某路项目部提供的该工程技术措施和设计要点； 国家现行的有关法规、规范、技术标准，市颁布的现行建筑设计规定； 工程概况本工程建筑名称为禹城市站南路商业街9#楼，建筑地点位于禹城市站南路。本工程建筑主体为三层，建筑高度12m（室外地面到檐口的高度），建筑面积为2876。本工程建筑结构形式为框架结构，合理使用年限50年，抗震设防烈度为7度。主要设计参数及概况如下：（一）地基与基础本工程基础形式采用钢筋混凝土独立基础，砼标号为C30，基础垫层采用C20素混凝土。 基础部分墙体材料采用MU10黄河淤泥烧结砖砌体，M7.5水泥砂浆砌筑。（二）主体结构工程混凝土工程：柱、梁、板混凝土为C30。砌体工程：±0.000以上的墙体采用加气混凝土砌块，M5混合砂浆砌筑，加气混凝土砌块容重不大于8KN/。 （三）装饰工程外墙采用乳胶漆墙面，内墙以涂料墙面为主，卫生间采用瓷砖墙面（有防水层）。（四）门窗工程1、所有外墙窗均为塑钢窗，中空玻璃。外窗的抗风压和气密性需达到4级，水密性需达到2级。（五）节能工程1.墙体保温材料为STP保温板材，墙面保温厚度为10mm。2.屋面保温材料为挤塑聚苯板，厚度为100mm。（六）防水工程1.屋面防水等级为二级。防水层采用2mm厚SBS改性沥青防水卷材，其合理使用年限为15年。第二章、 使用国家及地方规范清单 工程测量规范（GB50026-93）； 地基与基础工程施工及质量验收规范（GB50202-2002）； 砌体工程施工及质量验收规范（GB50203-2002）； 砼结构工程施工及质量验收规范（GB50204-2002）； 泵送混凝土施工技术规程（JGJ/T10-95）； 屋面工程技术规范（GB50207-2002）； 地下防水工程施工及验收规范（GB50208-2002）； 建筑地面工程施工及验收规范（GB50209-2002）； 钢筋砼建筑结构设计与施工规程（JGJ3-2002）； (10) 建筑施工安全检查标准（JGJ59-99）；(11) 施工现场临时用电安全技术规范（JGJ46-2005）；(12) 钢筋焊接及验收规范（JGJ18-2003）；(13) 建筑给水排水及采暖工程质量验收规范（GB50242-2002）； (14)国家建筑标准设计图集（11G101-1,2,3）（15）公共建筑节能设计标准（GB50189-2005）；（16）建筑外门窗气密、水密、抗风压性能分级及检测方法（GB/T7106-2008）；（17）建筑幕墙（GB/T21086-2007）；（18）民用建筑工程施工图设计文件（节能专篇）编制深度规定。第三章、 施工部署及施工方法31 部署原则实际特点，特确定如下部署原则： 根据本工程既定的质量和工期目标，结合工程特点进行分解，确定各阶段目标。在各阶段中明确主导工序和重点环节，有针对性的制定相应的技术管理和施工等保证措施，落实专人跟踪管理，项目经理重点监控。加强施工过程中的动态管理，合理安排劳动力和施工设备的投入，在确保每道工序工程质量的前提下，立足抢时间，争速度，科学的组织流水及交叉施工，严格劳动纪律，严肃施工调度命令，有计划、有目标的严格管理分包单位，严格控制关键工序的施工工期，确保按期、优质、高效地完成工程施工任务。32 施工顺序及施工阶段的划分1、施工顺序：针对工程的实际情况，按先结构后建筑，先主体后附属，从下到上的施工顺序进行施工，为确保施工工期，部分施工工序之间计划进行交叉施工。主要施工顺序如下：主体结构工程的施工，包括主体钢筋砼结构、砖砌体、屋顶结构的施工等。初步装饰施工，分阶段及时插入。2、根据工程特点，将本工程的施工分为四个施工阶段，其中安装工程穿插到各施工阶段中。基础施工阶段：±0.00以下工作，砼独立基础、地下钢筋砼结构、主体结构施工阶段；内外装修施工阶段;室外扫尾工程施工阶段：包括室外的各种配套项目施工。 2施工段的划分 根据工程的实际情况，根据工作量、轴线等科学合理划分施工段。结构层施工1.1 标准层：测点放线复核施工缝处理柱墙扎筋、预埋、预留孔洞验收柱墙支模支梁板模扎梁板钢筋、预埋、预留孔洞验收砼整体浇筑养护。 1.2 砖砌体施工：清理放线砌墙体，墙内埋管竖向管线安装竖管试压保温砌墙体。 外装饰： 内装饰：结构处理放线贴灰饼冲筋立门、窗框各类管道水平安装管道试压墙面抹灰地面清理做地面安装门窗小五金调试清理交工。2.2 外装饰：预埋件整理弹线安装塑钢窗框墙面抹灰外墙涂料安装玻璃嵌缝和防水处理。3、屋面工程（见主要技术措施及要点）33 测量控制及放线采用井字型布孔法，从第二层起使用激光铅垂仪进行垂直线控制，引测到楼层之后拉通线弹线放样。放样采用经纬仪正、倒镜测点，±0.000之后布置激光铅垂测点，中间留两个引测点，以便校核。高程控制以地面稳固处设点作水准基准点，随着楼层的升高，采用悬挂钢尺传递法进行测量，每层设标高传递点，并通过地面经纬仪验证。楼层标高用水准仪测量。第四章、 劳动力计划及主要施工机械计划41 施工机械设备计划施工机械设备是施工现场人、材、机三大投入的重要组成部分，施工机械配备的合理与否，直接影响着进度计划的实施、劳动力的投入及成本的降低，特别是垂直运输的配备更与工程的施工进度密切相关。为了确保本工程的进度计划得以实施，并尽可能的缩短工期，减少劳动力的投入和降低成本，根据本工程的实际特点和建设方的工期要求，本公司对施工机械的周密安排如下：重解决垂直运输机械，根据设计单位提供的设计图纸及图纸上建筑物的细部尺寸，为确保工程的进度与质量，采用小翻斗车、手推车完成级配砂石的场内运输，垂直运输计划配备一座升降机，也为确保材料及垃圾的及时清运，少量材料可由人工直接搬运。其它机具设备主要包括钢筋制作机械、木工机械、砼施工机械，砂浆搅拌机械等，详细的施工机械设备清单见表拟投入的主要施工机械设备表。拟投入的主要施工机械设备表序号机械或设备名称型号规格数量额定功率（千瓦）备注1砼搅拌机JZC350115KW2塔吊QTZ10125KW3电焊机BX-300323.4KW4钢筋调直机GT58/413.5KW5钢筋切断机GJ5-4012.5KW6插入式振动器HZ69-70A21.5KW7平板式振动器PZ-5011.5KW8木工平刨MB104313KW9木工圆盘锯MJ11413KW10钢筋弯曲机GJ5-813.5 KW42 投入本工程的检测仪器及设备本工程计量器具重点配备检查钢筋、模板、砼及装饰施工质量的检测及计量器具。具体数量详见下表。检测仪器及设备表器具名称规格数量水准仪AT-G11经纬仪DT110L1塞尺2角尺、直尺2钢卷尺50米、5米2小锤5磅秤1抗渗、抗压试模12水平尺343 劳动力投入计划劳动力配备计划说明：（1）本工程劳动力配备计划是根据招标文件提供的设计图纸、有关的预算定额、劳动定额和总进度计划编制的，主要反映工程所需各种技工、普工人数，它是项目部控制劳动力平衡、调配的主要依据。（2）为了确保本工程施工总进度计划目标的实现，达到保障施工进度和施工劳动力投入的需要，劳动力的投入按阶段配备，重点控制基础、主体工程、装饰工程、安装工程的劳力配备。基础及主体结构施工着重安排模板工、钢筋工和砼工的劳动力，原则上满足24小时作业的要求；初装饰工程首先要调配粉刷工，突出安装工、楼地面工和其它专业班组的组织。（3）安装工程在主体施工和粉刷施工时必须服从土建工程的工期安排，随着土建的速度和工作量的增减及时调动配备施工人员，做到决不影响土建工期。（4）为了确保主体工期，本工程必须能在模板施工中满足墙体、柱、楼梯、梁板各工序同时施工的人员分配，本公司直接参与施工的人员高峰时将达到50人左右，平均40人左右。第五章、 主要技术措施及施工要点51 脚手架施工方案 一、落地式钢管脚手架的搭设 脚手架的搭设在脚手架基础完成后再进行，脚手架的步高为1.8m，立杆纵、横向间距1.5m，离底部200mm处设置一道大、小横杆，以保持脚手架底部的整体性，架体立杆下设砼垫块或统浇60厚砼地面，并做好排水工作，防止架体下沉。 脚手架搭设时，先立立柱，立柱架设先立里侧立柱，后立外侧立柱，再进行大、小横杆的架设，再在其上铺设脚手板，做好固定件后再进行第二步脚手架。 连接杆的间距，其水平方向6000设一点，垂直方向每层设一点，可作矩形布置。外脚手架的断口处两端每步设置连接杆。连接杆用48×3.5mm的钢管，长度在600mm左右，一端用直角扣件与脚手架内侧立杆扣紧，另一端与埋入建筑物结构内的竖向钢管固定。连接件有适当的调整余地。连接点设在脚手架的立杆与大小横杆连接处附近，在第一步大横杆开始设置。 外架围护采用脚手片。脚手架的搭设完成后先进行自检，再经专职管理人员、搭架人员、共同检查验收，经验收合格后办妥脚手架验收手续，在脚手架醒目处挂上脚手架验收的合格标牌，方可投入使用。 二、下撑斜拉式槽钢悬挑式外挑脚手架搭设（1）基本要求用下撑斜拉式槽钢悬挑式外挑脚手架是施工临时结构，它要承受施工过程中各种垂直和水平荷载，因此脚手架必须有足够的承载能力、刚度和稳定性，在施工过程中，在各种荷载作用下不发生失稳、倒塌。并不超过结构的容许强度、变形、倾斜、摇晃或扭曲现象，以确保安全。（2）受荷情况采用48×3.5钢管和扣件等构件的脚手架，立杆、大横杆和小横杆是主要受力杆件。剪撑、斜撑和连墙杆是保证脚手架整体铡度和稳定性的杆件，并具有加强脚手架抵抗垂直和水平力作用的能力。其中连墙杆还承受风荷载。扣件是脚手架组成整体的连接件和传力件。（3）脚手架的构造与搭设要求A、脚手工艺架立杆采用对接扣件连接，相邻两立杆接头应错开50cm，且不在同一步距内。纵向水平杆接长用对接扣件连接。上下相邻两根纵向水平杆接头错开50cm，同一步内两根纵向水平杠接头也应错开，并不在同一跨内。B、小横杆伸出外立杆连接点外15-20cm，离外墙面10cm。C、脚手架纵向两端和转角处起，在脚手架外侧每隔6-9cm（水平距离）左右用斜杆搭成剪力撑，自下而上循序连序设置，斜杆用长钢管与脚手架底部成45-60度夹角。斜杆用旋转扣件与立杆和横向水平杆扣牢。D、外立杆里侧设1.2m高防护栏18cm高的拦脚板（可用两道水平负管紧贴外立杆内侧用扣件扣牢）。外侧全部设置密目安全网，用18#铁丝捆绑上下两道水平钢管上。F、脚手架每隔4步，应在里立杆与墙面之间设统长安全竹片芭，支承在两根钢管上，用18#
