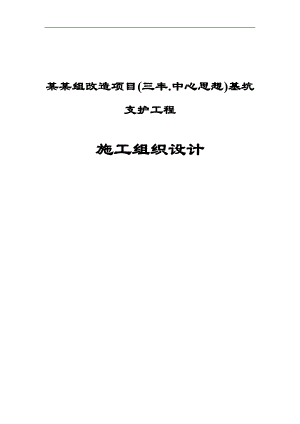

三丰基坑支护工程施工组织设计.doc

某某组改造项目(三丰.中心思想)基坑支护工程施工组织设计目 录 一、工程概况 二、基坑支护降水设计施工依据 三、场地地基土状态及岩土参数设计值 四、基坑边坡支护设计要求 五、施工准备六、施工方案七、基坑变形观测 八、设备选型配套 九、工程进度计划 十、施工质量保证措施 十一、安全生产保证措施 十二、冬季施工保证措施十三、工程施工应急措施十四、与土方挖运、建筑施工单位的配合协调十五、文明施工控制措施一、工程概况工程地点位于西安市凤新路与凤城八路交汇处西南角。场地位置优越，交通便利。根据总平面图及地下室开挖图，拟建建筑物±0.00标高为386.8m，基坑底部标高由南（-12.671m）至北（-15.021m）呈1.54%的坡度，地表标高+1.2m-1.1m不等。基坑东西宽约50.1m，南北长约155.4m，拟开挖深度12.5m-1.1m不等，由于周边开挖场地条件的限制，基坑开挖需进行边坡支护加固。依据现场建筑环境条件、工程地质条件及水文地质条件，结合拟建物基坑开挖深度，提出以下支护方案。二、基坑支护设计施工依据建筑基坑支护技术规程 JGJ120-2012复合土钉墙基坑支护技术规范 GB50739-2011建筑工程施工质量验收统一标准 GB50300-2010建筑地基基础设计规范 GB50007-2002工程测量规范 GB50026-2007建筑变形测量规范 JGJ8-2007建筑基坑工程监测技术规范 GB50497-20098.锚杆喷射混凝土支护技术规范 GB50086-20099.钢筋焊接及验收规程 JGJ18-201210.建筑桩基技术规范 JGJ94-200811.施工现场临时用电规范 JGJ46-201212.三丰地产西安经开区项目2b号地块岩土工程勘察报告·西北综合勘察设计研究院（20013年1月）13.业主提供：地下室开挖图、2b地块总平面图、相邻建筑物及设计基础埋深（标高）等相关资料三、场地地基土状态及岩土参数设计值根据西北综合勘察设计研究院的三丰地产西安经开区项目2b号地块岩土工程勘察报告，支护范围内各地基土层的物理力学参数如下：素填土： C=5kpa， =10°，=18.0 KN/m3；黄土： C=26kpa， =19°, =18.2 KN/m3；黄土： C=27kPa， =21°，=17.6 KN/m3；古土壤： C=30kpa， =23°，=18.3 KN/m3；-1中细砂：C=0kpa， =32°， =20.0 KN/m3；粉质粘土：C=32kpa， =24°，=19.0 KN/m3；中粗砂： C=0kpa， =35°， =20.0 KN/m3；场地地下水为潜水，地下水埋深17.219.5m，地下水水位年变幅在1.001.2m之间。旱季施工时地下水对基坑开挖影响不大，但进入雨季后地下水位回升，可能会对基坑开挖与基础施工产生不利的影响，应注意做好排水工作。四、基坑边坡支护设计技术要求依据场地工程地质及水文地质条件，并综合周边建筑环境，本工程基坑支护方案采用复合土钉墙支护和锚拉排桩结构对基坑边坡进行支护加固。（土钉墙面积4895m2，排桩375.5 m3，锚索10662 m）1、复合土钉墙支护设计方案本基坑工程安全等级为二级经设计人员现场踏勘及对勘察报告的认真分析，确定开挖边坡坡度按6774°设计。由于该区域地基土为黄土，土钉锚杆可以采用人工洛阳铲法施工成孔。若局部无法采用洛阳铲成孔，可用钻机钻进成孔。在采用洛阳铲成孔时应严格按照设计长度及角度施工，且分层依次循环至坑底。土钉拉筋每隔2.0米设置一个定位支架，支架用6.5钢筋制作，以保证土钉拉筋能够较好的包裹在土钉中。土钉锚杆采用注纯水泥浆进行灌注，在孔口处设置止浆塞，将注浆管插入孔底以上0.51.0米处。边注浆边拔管，直至注满为止。每孔在注浆后再补浆12次。水泥浆采用的水灰比为0.450.50，注浆方式为低压注浆，注浆压力0.5MPa左右，孔内注浆的充盈系数不得小于1.0。支护结构参数1-1断面土钉土钉号 土钉长度 土钉拉力(稳定) 计算钢筋面积 配筋 配筋面积 1 6.0 47.5 158.4 1D16 201.1 2 9.0 55.8 186.0 1D18 201.1 3 9.0 62.2 207.5 1D18 254.5 4 9.0 69.4 231.3 1D18 254.5 5 9.0 73.4 244.8 1D18 254.5 6 9.0 85.2 284.1 1D18 314.2 7 9.0 107.8 359.5 1D18 380.1 8 9.0 124.9 416.2 1D18 490.9 9 6.0 82.5 275.1 1D18 314.2 锚索参数 锚索道数 1序号 水平间距(m) 竖向间距(m) 入射角度(度) 锚固体直径(mm) 锚索长度(m) 锚索锚固长度(m) 抗拉力(kN) 1 1.400 4.5 15.0 150 18.000 2 1.400 4.0 15.0 150 18.000锚固段 设计预加力 锚索体12.000 150.0 3s×15.243-3断面土钉土钉号 土钉长度 计算钢筋面积 配筋面积 1 6.0 373.5 1D16 2 9.0 313.9 1D18 3 9.0 273.6 1D18 4 9.0 257.2 1D18 5 9.0 238.1 1D18 6 9.0 217.1 1D18 7 9.0 166.8 1D18 8 9.0 129.4 1D18 9 9.0 259.7 1D18 10 6.0 284.7 1D18 锚杆参数 锚杆道数 3序号 水平间距 竖向间距 入射角度 直径 锚杆长度 锚固长度 抗拉力(kN) 1 1.400 4.000 15.0 150 22.000 15.000 150.0 2 1.400 3.00 15.0 150 22.000 16.000 150.0在土钉施工完毕后，要对基坑坡面进行挂网和喷射混凝土面层。土钉墙护顶宽度为1.00m，插入坑底深度为0.40m，土钉墙面层厚度为100mm，面层混凝土强度等级为C25，采用细石混凝土。钢筋网网格尺寸为150mm×150mm，钢筋直径为8.0，沿土钉横向轴线通长设置14加强筋，钢筋网以绑扎方式连接，在加强筋的外侧焊接14.0钢筋边长400mm井字架。对基坑开挖及土钉施工过程中的局部松软地段应加密土钉或使用短钢筋加固。基坑支护作业要与挖土作业交叉进行，每层土钉墙施工完毕后，再进行下一步挖土作业，每层挖土深度不应超过每一道土钉（锚杆）以下0.50m。2、桩锚支护设计方案-断面：桩长23.3 m，桩间距1.5 m；桩径0.7 m，砼强度C30。.主筋18D22。-断面: 桩长19.5 m，桩间距1.5 m；桩径0.7 m，砼强度C30。.主筋16D22。冠梁宽度0.7 m，高度0.6 m，砼强度C30。五、施工准备技术准备 技术准备是施工准备的核心。为正确组织施工，必须认真地做好如下技术准备工作: 项目部要组织有关人员熟悉设计图纸的内容与设计说明； 审查工程的坐标位置、标高与实际情况是否相符，仔细研读地质资料； 组织有关人员学习、熟悉有关本工程的技术规范与标准； 了解建设单位所提供的各项施工条件； 组织编制施工组织设计,接受监理单位的审查； 向管理人员进行技术、质量、安全交底； 建立健全施工现场各项管理制度； 提交开工申请报告。劳动组织准备组建工程项目经理部优秀的项目经理带出过硬的项目班子，过硬的项目班子是优质工程的保障。为确保该项目保质保量、按工期完成施工任务，本工程我公司将派遣有丰富施工经验施工技术人员组建项目经理部，实行项目经理负责制，设项目经理1人，项目总工1人，下设7个班组，分别负责工程施工各工序的组织管理。人员配备及主要岗位职责见表2。人员配备及岗位职责表 表2机构岗位人数主要职责项目经理部项目经理1主要全面工作，施工组织，对质量、安全、工期、成本负责项目总工1施工工艺改进、技术监理、质量控制安全员1负责职工安全教育，并对安全施工负责工人4土钉锚索支护施工组土钉锚索施工组（包括钢筋笼制作）机长6负责锚索施工，对锚索质量负责工人18注浆组组长2负责注浆，对注浆质量负责工人12修坡挂网组组长1修坡挂网、焊接拉
