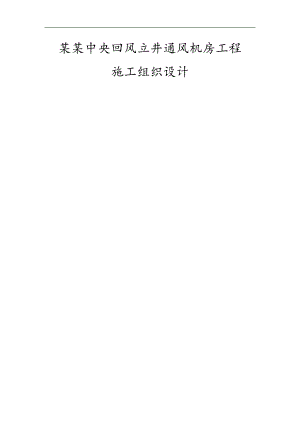

七元中央回风立井通风机房工程施工组织设计.doc

某某中央回风立井通风机房工程施工组织设计表C2-1施工措施审批表工程名称某某中央回风立井通风机房工程施工组织设计结构形式框架结构建设单位某某某某有限责任公司施工单位某某一建建筑工程第一项目部建筑面积 1189.1m2层数编制部门某某一建建筑工程第一项目部编制人某某审核部门安监部审核人审批部门工程技术部土建室审批人报审时间审批时间总工程师批准时间审批意见：审批部门（公章） 日期： 目 录一、工程概况及编制依据1二、现场平面布置3三、施工方案3四、施工技术措施7五、安全保证措施41六、现场文明施工措施46七、质量保证措施47八、雨季施工措施50九、环境保护与职业健康措施53某某中央回风立井通风机房工程施工组织设计一、工程概况及编制依据1.1工程总体简介1.1.1工程名称：某某中央回风立井通风机房1.1.2工程地址：某某阳县七里河村1.1.3建设单位：某某某某有限责任公司1.1.4设计单位：某某翰煤炭工程设计有限公司1.1.5监理单位：某某建设监理咨询有限公司1.1.6施工范围：土建工程、配套工程1.1.7工期要求： 通风机房工期：2014年5月1日至2014年10月30日； 1.1.8质量标准：争创优质工程1.2工程概况1.2.1基本概况本工程为某某中央回风立井通风机房，独立基础、框架结构，±0.000相对于绝对标高为1094m，基础做落于层粉质粘土，基础、柱、梁、板混凝土均采用C30，垫层为C15，扩散塔高度为42.36m，风机房周边采用砌体围护，外墙砌筑厚度为250mm，内墙为200，地面以上用M5混合砂浆MU5加气混凝土砌块砌筑，地面以下采用M10水泥砂浆MU10烧结普通砖砌筑，本工程抗震设防烈度为七度，抗震等级为三级。1.2.2工程做法1.2.2.1结构做法（1）材料:混凝土强度等级：设备基础、基础为C30，梁、板、柱为C30，基础垫层为C15。钢筋保护层：板15mm，梁、柱20mm，基础40mm。钢筋强度等级HPB300、HRB400级。（2）墙体做法：地面以上用M5混合砂浆MU5加气混凝土砌块砌筑，地面以下采用M10水泥砂浆MU10烧结普通砖砌筑，（3）钢筋的锚固长度和搭接长度按抗震要求设置，钢筋的接头宜优先选用焊接，柱、扩散塔墙体采用电渣压力焊连接，梁采用闪光对焊连接，钢筋的接头应尽量设在受力较小处，钢筋绑扎搭接接头连接区段的长度为1.3倍搭接长度，位于同一连接区段内的受拉钢筋搭接接头面积百分率：梁，板25%，柱50%。（4）构造柱、柱与墙体连接处应砌成马牙槎，并应240墙26沿高500伸入墙内1000mm。墙体转角处和纵横墙交接处应沿竖向每隔500mm设拉结钢筋，240墙26埋入长度从墙的转角或交接处算起，每边长1000mm。构造柱、柱与地圈梁及圈梁相交处，上、下500范围内箍筋加密为100。1.2.2.2建筑做法（1）地面做法：素土夯实，150mm厚C20细石混凝土随打随抹，表面撒1:1水泥砂子压实抹光。（2）屋面做法：屋面做法：刷着色涂料保护层，防水层选用4mm厚SBS改性沥青防水层，20厚1:3水泥砂浆找平层，1:6水泥焦渣找2%的坡，最薄处30mm厚；150mm厚1:10水泥蛭石保温层，现浇钢筋砼板。（3）踢脚做法：12mm厚1:3水泥砂浆打底扫毛，5mm厚1:2.5水泥砂浆压实抹光,120mm高。（4）散水：素土夯实向外坡4%，150mm厚卵石灌M2.5混合砂浆，40mm厚C15细石混凝土撒1:1水泥沙子压实抹光，1000mm宽。（5）坡道：素土夯实，150mm灰土夯实，100mm厚C15细石混凝土撒1:1水泥沙子压实抹光。（6）油漆：所有钢构件（包括门窗预埋件）的外露部分除锈后刷防锈漆一遍，调和漆两遍。（7）凡混凝土外露构件刷素水泥浆一道（内掺3%107胶），1:2水泥砂浆抹面10mm厚。（8）内墙做法：1:3水泥砂浆抹灰20mm厚，喷普通白色内墙涂料。（9）顶棚做法：钢筋混凝土顶板清理干净，喷普通白色内墙涂料。（10）外墙做法：12mm厚1:3水泥砂浆；8mm厚1:2水泥砂浆；喷普通白色内墙涂料。（11）雨水管为UPVC管制作，安装时应注意与防水卷材搭接严密，避免渗漏现象。1.3编制依据1.3.1、施工现场临时用电安全技术规范JGJ46-20121.3.2、建设工程施工现场消防安全技术规范GB50720-20111.3.3、建筑机械使用安全技术规程JGJ33-20121.3.4、建筑施工安全检查标准JGJ59-20111.3.5、建筑施工扣件式钢管脚手架安全技术规范JGJ130-20111.3.6、建筑施工模板安全技术规范JGJ162-20081.3.7、建筑地基基础工程施工质量验收规范GB50202-20101.3.8、混凝土结构工程施工质量验收规范GBJ50204-20111.3.9、混凝土结构工程施工规范GB50666-20111.3.10、钢筋焊接及验收规程JGJ18-20121.3.11、砌体工程施工质量验收规范GB50203-20111.3.12、屋面工程质量验收规范GB50207-20121.3.13、建筑地面工程施工质量验收规范GB50209-20101.3.14、建筑电气工程施工质量验收规范GB50303-20021.3.15、某某中央回风立井通风机房工程施工图纸1.3.16、施工规范大全1.3.17、公司的管理体系文件二、现场平面布置2.1施工现场平面布置及材料堆放2.1.1在平面布置中，应充分考虑好施工机械设备、办公、道路、现场出入口、临时堆放场地的优化合理布置。2.1.2施工材料堆放应尽量设在垂直机械覆盖的范围内，以减少发生二次搬运为原则。塔吊底下应划定堆料区域，不得随意乱堆乱放。2.1.3中小型机械的布置，要处于安全环境中，要避开高空物体打击的范围。2.1.4临电电源、电线敷设要避开人员流量大的楼梯及安全出口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。2.1.5充分利用现有的临建设施为施工所用，尽量减少不必要的临建投入。2.1.6根据工程现场实际情况，确定总平面图。如附图所示。2.2施工及生活用电及用水布置施工及生活用水采用从七里河村拉水至工地，工地设水箱。施工用电从某某回风立井稳车配电室引出至施工区。三、施工方案3.1施工项目组织机构项目经理： 赵建好技术负责人： 董锦辉生产负责人： 吴江涛安全负责人： 刘建文施工员： 刘海军技术员： 某某质检员： 张玉生安全员： 任承宏预算员： 郎菲菲材料员： 光利平设备员： 郭清江3.2实施目标3.2.1工期目标为使本工程早日建成并投入使用，为业主提供服务，项目部在人员组织、施工工艺、设备投入、材料供应等方面进行了科学合理部署，通风机房部分工期：2014年5月1日至2014年10月30日； 3.2.2质量目标保证施工质量，争创优质工程。3.2.3现场管理目标为保证施工现场周围清洁的环境，设专人担任清扫，做到施工布置合理，施工顺畅有序，现场文明施工，确保现场管理达到文明施工的标准。3.2.4安全目标完善安全制度和技术措施，提高安全生产意识，杜绝死亡和重轻伤事故的发生。3.3、施工准备3.3.1技术人员、施工人员等要熟悉图纸，做技术交底工作，并提出各阶段材料计划，保证工程的顺利进行。3.3.2分别组织施工人员学习，了解掌握工程特点，施工工艺。对于裤衩段要现场放样施工。3.3.3 现场准备3.3.3.1 做好现场“四通一平”的完善工作，确保施工现场水通、电通、路通、通讯畅通和场地平整，按要求设置消防设施和灭火器材。3.3.3.2 拆除、清理工程现场范围内的障碍物。3.3.3.3 修建现场临时道路（按施工总平面图）及堆放材料场地。3.3.3.4 组织相关人员对施工设备进行检查维护、检修，确保正常运转。3.3.3.5 按施工总平面布置设备、材料堆放场地等临时设施，并按施工组织设计要求做好现场准备工作。3.4测量装置的配备仪器名称精度数量用途备注光学经纬仪1定位放线水准仪NA31标高的测量5m塔尺1标高的测量5m盒尺±56轴线的量测及复测50m钢尺±52轴线量测计算机1专业计算及管理3.5施工机具的配备本工程计划投入的施工机械、机具设备列表如下序号机械设备名称型号或规格单位数量功率1挖掘机330台12自卸车斯太尔台32钢筋弯曲机GW40台14 kW3钢筋箍筋弯曲机GF20台13 kW4钢筋切断机GQ40台13 kW5钢筋调直机GX6-12台13 kW6电锯台26 kW7交流电焊机BX-630台240 kW8切割机台27 kW9振动机ZN50台21.7 kW10砂轮机台21 kW11潜污泵WQ10-44-3台21 kW12打夯机台22 kW13角磨机台21 kW塔吊QTZ63台155.5KW3.6劳动组织准备 该工地组织机构由施工员、技术员、质检员、安全员、资料员和材料员组成，根据该工程特点，需配备强干的木工、钢筋工、混凝土工、焊工、电工等。工人进场后由安全员对其进行安全、技术、防火和文明教育，为落实施工计划和各项管理制度，由施工员、技术员和工人进行逐级交底，交底内容包括：工程施工进度计划、分项工程的施工工艺标准及安全、技术措施、质量保证措施、质量标准和验收规范以及现场管理制度等。主要需要劳动力计划如下： 木工：25人 钢筋工：18人 混凝土工：8人 焊工：3人 电工：2人 劳力工：20人现场管理人员由公司组织强有力的专业技术人员来保证工程顺利进行。3.7施工现场准备3.7.1三通一平：场地平整已完成，无地下管线，施工用水，施工用电已接到现场。3.8主要用电设施及荷载施工电源引自某某一建矿建六部稳车配电室，引出一路电缆，长100m,干线全部采用架空敷设采用三相五线制，引入本工程现场配电室，
