【原创精品】高速公路工程主要分项工程施工工艺框图汇编.doc

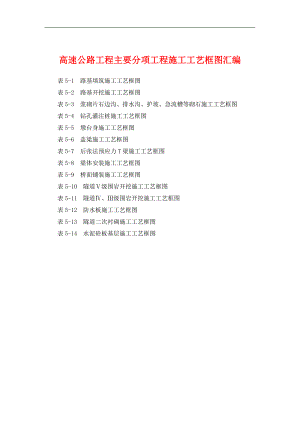

高速公路工程主要分项工程施工工艺框图汇编 表5-1 路基填筑施工工艺框图表5-2 路基开挖施工工艺框图表5-3 浆砌片石边沟、排水沟、护坡、急流槽等砌石施工工艺框图表5-4 钻孔灌注桩施工工艺框图表5-5 墩台身施工工艺框图表5-6 盖梁施工工艺框图表5-7 后张法预应力T梁施工工艺框图表5-8 梁体安装施工工艺框图表5-9 桥面铺装施工工艺框图表5-10 隧道级围岩开挖施工工艺框图表5-11 隧道、级围岩开挖施工工艺框图表5-12 防水板施工工艺框图表5-13 隧道二次衬砌施工工艺框图表5-14 水泥砼板基层施工工艺框图表5-1 路基填筑施工工艺框图说明：路基填筑采用“三阶段、四区段、八流程”施工工艺，由自卸汽车将填料运输至路基后采用推土机进行摊铺、初平，平地机精平，压路机碾压。表5-2 路基开挖施工工艺框图说明：土方开挖采用分层开挖，自上而下逐层进行，预留保护层，人工控制挂线刷坡。土方挖运采用履带式挖掘机挖装、重载自卸车运输，短距离的土方用自行铲运机，推土机配合。开挖前做好堑顶截排水系统，保证边坡稳定。石方开挖采用预留光爆层光面爆破进行爆破开挖。钻孔采用露天钻机和气腿式凿岩机。表5-3 浆砌片石边沟、排水沟、护坡、急流槽等砌石施工工艺框图说明：施工前认真做好材料的选用和施工测量准备工作，施工时采用挤浆法砌筑，勾缝采用凹缝，并按尺寸挂线施工，外露表面用块石并修面，确保砌体符合规定尺寸和质量要求。砌筑过程中关键把握好砂浆的质量，座浆要饱满，并达到砌体平整、无通缝，线形顺直流畅的外观美观要求。表5-4 钻孔灌注桩施工工艺框图 说明：钻孔采用回旋钻机，冲击钻机配合，汽车吊吊装钢筋笼，砼由拌合站集中拌合，砼罐车运输，泵送入小漏斗口，导管法灌注水下砼，保证成桩质量。表5-5 墩台身施工工艺框图说明：墩柱模板采用特制大钢模板，砼采用拌合站集中拌合，砼输送车运输，泵送入模，通过串筒到达浇注面，插入式振捣器捣固，塑料膜包裹养护。表5-6 盖梁施工工艺框图说明：盖梁采用钢抱箍法施工，模型采用特制大钢模板，一次浇筑成型。砼采用拌合站集中拌合，砼输送车运输，泵送入模，插入式振捣器捣固，塑料膜包裹养护，确保外观质量。表5-7 后张法预应力T梁施工工艺框图说明：梁体模板采用大块钢模，梁体钢筋现场绑扎成型。预留孔道方法采用预埋波纹管成孔。集中拌制T梁砼，T梁砼浇筑采用水平分层、纵向分段的连续浇筑方式，从梁的一端向另一端推进。T梁砼采用塑料薄膜覆盖和膜内洒水养护。T梁砼强度达到设计强度后，方可张拉预应力钢束。张拉时采用张拉应力、钢绞线伸长值双控，两端对称张拉的方法。张拉完毕后48小时内完成注浆。表5-8 梁体安装施工工艺框图说明：首先检查墩台中线、标高，同时在桥墩上设置水平标和中心标。梁场移梁和起吊采用龙门吊。T梁采用运梁小车给架桥机喂梁，150T架桥机架设。表5-9 桥面铺装施工工艺框图说明：砼采用拌合站集中供应，砼罐车运输，输送泵泵送到浇注点，平板振动器振捣，震动梁振捣整平，配套小型机具真空吸水、抹平，人工收面压实，最后拉毛。表5-10 隧道级围岩开挖施工工艺框图说明：级围岩地段一般为土质或易坍塌的软弱围岩，采用双侧壁导坑法开挖。表5-11 隧道、级围岩开挖施工工艺框图说明：、级围岩采用单侧壁导坑法开挖。表5-12 防水板施工工艺框图 说明：施工在独立的防水板作业平台上完成，作业平台可在轨道上滑行。防水板采用吊挂施工。防水板在洞外拼接，搭接宽不小于10cm，用热焊粘结。吊挂防水板的台车就位后，对开挖面凹凸部分进行找平。防水板的铺设尽量做到一次到位，施工时采用“由下向上”、“试铺定位”的方法，即铺挂时从边墙墙角向上铺起，最后在拱顶合拢。上下循环两幅大幅面的防水板接头处留不少于10cm的搭接幅面，用热焊机将搭接缝焊好，并充气检测。表5-13 隧道二次衬砌施工工艺框图施工准备定位立模灌注混凝土松开各丝杆千斤顶用千斤顶将边模脱开用液压千斤顶将拱模脱开松开轨卡台车就位紧固下部中间千斤顶紧固轨卡中心水平测量矮边墙基顶修凿衬砌台车轨道铺设脱 膜行走定位涂脱模剂灌注混凝土脱模养生用液压千斤顶调整拱部标高水平定位立模拱部中心线定位立模边墙模板预定位拱墙模板固定成型用液压千斤顶调整拱部中线用边墙液压千斤顶调整边墙净空紧固各丝杆千斤顶泵送砼经前后灌注口入模分层灌注砼输送管从拱顶中间灌注口入模向前后两端挤压说明：说明：砼由搅拌站集中拌合，用砼输送车运送砼，砼输送泵泵送入模。捣固采用模板台车上附着式振动器及插入式振捣器联合振捣。 表5-14 水泥砼板基层施工工艺框图说明：砼由洞外拌合站集中拌合，砼罐车运输，输送泵泵送到浇注点，震动梁振捣整平，人工精平，刻槽机刻槽。
