ZZ东500KV变电站施工组织设计.doc

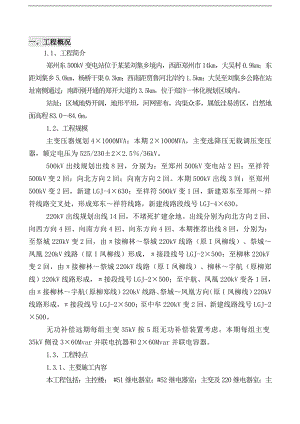

一、工程概况1.1、工程简介郑州东500kV变电站位于某某刘集乡境内，西距郑州市14km，大吴村0.9km；东距刘集乡5.0km、杨桥干渠0.3km；西南距贾鲁河北岸约1.5km；大吴至刘集乡公路在站址南侧通过；南距刚开通的郑开大道约3.5km，位于郑汴一体化规划区域内。站址：区域地势开阔，地形平坦，河网密布，沟渠众多，属低洼易涝区，自然地面高程83.084.6m。1.2、工程规模主变压器规划4×1000MVA；本期2×1000MVA，主变选降压无载调压变压器，额定电压为525/230±2×2.5/36kV。500kV出线规划出线8回，分别为：至郑州500kV变电站2回；至祥符500kV变2回；向北方向2回；向南方向2回。本期500kV出线3回：至郑州500kV变2回，新建LGJ-4×630；至祥符500kV变1回，新建郑东至郑州祥符线路交叉处，形成郑东祥符线路，新建线路段线号LGJ-4×630。220kV出线规划出线14回，不堵死扩建余地。出线分别为向北方向2回、向西方向4回、向南方向4回、向东方向4回。本期推荐出线8回，分别为：至祭城220kV变2回，由接柳林祭城220kV线路（原I凤柳线）、祭城凤凰220kV线路（原I凤柳线）形成，接段线号LGJ-2×500；至柳林220kV变2回，由接柳林祭城220kV线路（原I凤柳线）、柳林宇航（原柳郑线）220kV线路形成，接段线号LGJ-2×500；至宇航、凤凰220kV变各1回，由接柳林宇航（原柳郑线）220kV线路、祭城凤凰方向（原I凤柳线）220kV线路形成，接段线号LGJ-2×500；至中牟220kV变2回，新建线路线号LGJ-2×500。无功补偿远期每组主变35kV按5组无功补偿装置考虑。本期每组主变35kV侧设3×60Mvar并联电抗器和2×60Mvar并联电容器。1.3、工程特点1.3.1、主要施工内容本工程包括：主控楼； #51继电器室；#52继电器室；主变及220继电器室；主变基础及架构；生活污水调节池及处理装置；深井泵坑及排水泵池；围墙、大门工程；全站防雷接地；屋外配电装置；站区电缆沟道；站区上下水；站外道路等，单位工程共计15个。1.3.2、本工程建设要求质量目标：工程质量优良，实现工程“零缺陷”移交，达标投产，确保国网优质工程，创鲁班奖。安全目标：安全生产零事故；确保不发生人身重伤事故；不发生施工机械设备损坏事故；不发生火灾事故； 不发生负主要责任的交通事故；不发生环境污染和跨（坍）塌事故；不发生因基建引起的电网事故。工艺要求：混凝土构件采用清水混凝土工艺，设备基础的轴线、标高、予埋件、予留孔精度要求高。设备、硬母线支架要求零垫片。工程建设标准和管理标准：本工程为电力建设工程项目，除执行国家有关工程建设标准外，还必须执行电力建设的有关工程建设标准和管理规定。1.3.3站区技术经济指标如下表：站区技术经济指标表编号项目单位数量备注本期规划1站区总用地面积hm24.99494.9895折合74.84亩（1）站区围墙内用地面积hm24.19184.1918（2）进站道路用地面积hm20.4971（3）其它用地面积hm20.30602总建筑面积m21250.073站区道路及广场面积m249856678包括相间道路4站区围墙长度m834.05站区主要电缆沟长度m24006进站道路长度m6287站外排水管长度m3208站区土方工程量挖方m31892.74填方m317759.01（1）站区场地平整挖方m31892.74填方m315959.01（2）进站道路挖方m30填方m318001.3.4自然环境站址区现为基本农田及部分鱼塘，地属大吴村，站址附近没有机场、通讯和军事设施、没有地表文物和拆迁工程量，站址对周围村庄及其他建筑设施不构成影响。大吴村站址处于黄河冲洪积平原地带，地形平坦开阔属于平坦的农村地区，相距村庄较近，站址周围无敏感的环境保护对象，无居民搬迁。采取环保治理措施后对周围环境的影响较小。施工所用电源由附近的变电站所引出专线；施工用水及生活用水采用地下水；道路通畅，施工条件便利。二、施工组织机构2.1组织机构关系图（详见下一页）2.2组织机构关系鉴于本工程的建设重要性、工期紧，结构形式多样，质量要求高，充分发挥我公司的整体优势，以优质高速为业主提供合格产品，创造好的社会信誉。公司委派由多年电力建设施工经验的优秀项目经理组建项目经理部，项目经理部设有质量技术、安全监察、材料设备、试验计量，档案管理等机构。公司并委派一名具有多年电力建设施工经验的土建工程师，为公司专职质检员，进行现场检查监督工作，以保证该工程达到预定质量目标。工程管理层：主要负责人的配备，以精干、有魄力、善于管理为原则，选聘多年从事现场施工管理，技术能力强的，经验丰富的各专业人员。工程作业层：吸取他人之精华，充分发挥自有的技术专长及经验为原则，以专业技术人员为首组建各专业施工队及班组。项目经理：项目工程师：项目副经理：质量管理科安全监察科物资设备科人力资源科经济核算科试验计量室施工技术科装饰专业施工队队长防腐防水施工队队长水电安装专业施工队队长机械化专业施工队队长土建专业施工队队长施工组织机构关系图三、工程质量、进度、环境及职业健康安全目标等：总体质量目标为:安全生产零事故；确保达标投产，国网优质工程，创鲁班奖；环境污染事故为零，创“河南省电力公司安全文明施工工地”和“河南省五一劳动奖状”；争创国家电网公司变电工程安全质量管理流动红旗。3.1、工程质量目标工程质量满足国家及行业施工验收规范、标准及质量检验评定标准的要求 工程质量优良，实现工程“零缺陷”移交，达标投产，确保国网优质工程，创鲁班奖。 建筑工程：分项及分部工程合格率为 100%，单位工程优良率100%，观感得分率95%（国标：90%）；安装工程：分项及分部工程合格率为 100%，单位工程优良率为 100%。示范工艺推广应用率90%以上。建筑工程外观及电气安装工艺优良，工程一次启动成功。 杜绝一般及以上质量事故发生；消除质量通病；不发生设计、施工质量事故。3.2、工程进度；本工程计划于2007年4月开工，2009年4月竣工。正式开工时间为2008年3月。3.3、工程安全文明环境保护管理目标（1）安全施工目标安全生产零事故；确保不发生人身重伤事故；不发生施工机械设备损坏事故；不发生火灾事故； 不发生负主要责任的交通事故；不发生环境污染和跨（坍）塌事故；不发生因基建引起的电网事故。（2）文明施工目标依据国家电网公司输变电工程安全文明施工标准化工作规定的要求，实现安全文明施工“六化”要求。即：安全管理制度化、安全设施标准化现场布置条理化、机料摆放定置化作业行为规范化、环境影响最小化贯彻以人为本的理念，创建安全文明施工工地，营造安全文明施工的良好氛围。（3）环境保护目标工程建设满足国家和地方有关环境保护的法律法规要求。注重环保意识培训和提高，保护自然生态环境，防止水土流失。施工现场实行科学管理，倡导绿色施工，尽力减少施工对环境的影响。合理利用自然资源，节水节电，减少办公器具、材料消耗，确保环境卫生。预防污染，保护和美化环境，消除和减少废物排放，营造绿色环境，致力于可持续发展。四、施工部署4.1、施工准备4.1.1、技术准备4.1.1.1、项目部管理人员应及时组织进场。4.1.1.2、认真熟悉图纸和有关施工规范，领会设计意图并及时图纸会审。4.1.1.3、由业主、监理单位及总承包商提供的各种施工记录表及行业施工记录标准表格。4.1.1.4、及时编制施工方案，尤其对特殊工艺应编制单独的作业指导书，认真仔细地进行技术交底。4.4.1.5、根据施工蓝图及会审纪要、设计变更及时编制施工图预算，确保材料供应。4.1.1.6、施工前，会审纪要、设计变更内容应对施工技术人员交底清楚。4.1.2、劳动力调配根据工程特点，制定用工计划，选择技术力量强、业务素质高的专业施工队。本工程拟投入四个专业施工队，即：机械化队、土建队、装饰队、水电暖通安装队。分工安排如下：土建专业队主要负责土建基础、主体及粗装修的施工；机械化专业队主要负责机械挖土方、回填土；装饰专业队主要负责高级装修、门窗及细装修等；水电专业队主要负责水电暖通设备的安装;各专业队根据工程进度及时分批进场或退出。各施工人数估算如下表：施工阶段各专业施工队人数辅助施工人员阶段施工总人数机械队土建队装饰队水电队基 础5801510110主 体51203010165装 饰55151080水电安装2020交 验15配合调试试运1020保管保修64.1.3、施工机械设备准备主要施工机械、设备一览表序号机械设备名称型号规格单位数量额定功率备注1钻机内黄300台102反铲挖掘机WY20台3土方机械3自卸汽车辆64蛙式打夯机HW-20台6185混凝土搅拌站ZH50座1混凝土机械6自动配料机BLS台17装载机ZL30台28砂浆搅拌机C-076-1台14.89钢筋切断机QT-40台17.510钢筋弯曲机GJB7-40B台13.511钢筋对焊机UN1-150台1100KVA12电焊机BX-300-1台217KVA13气割具套114机动翻斗车FC-1A辆412匹马力运输机械15提升机SMZ-15台24.516插入式振捣器H2-50台61.5振捣设备17平板振动器ZW-10台21.5振捣设备18电锯MJ914台14.5木工设备19压刨机台24.5木工设备20卷扬机3T台21.5木工设备21压路机台1压实设备22气割工具套2其它设备23砂轮机台1其它设备24台钻Z4112台1其它设备25电动试压泵SY350-3KW台1其它设备
