XX街雨水管道改造工程施工组织设计.doc

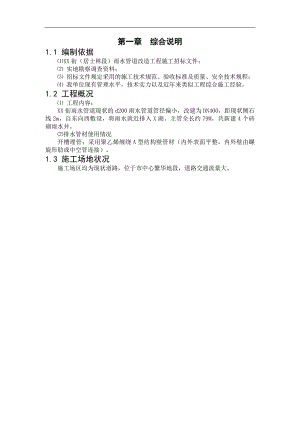

第一章 综合说明1.1 编制依据XX街（居士林段）雨水管道改造工程施工招标文件； 实地勘察调查资料； 招标文件规定采用的施工技术规范、验收标准及质量、安全技术规程； 我单位现有管理水平，技术实力以及近年来类似工程综合施工经验。1.2 工程概况 工程内容：XX街雨水管道现状的d200雨水管道管径偏小，改建为DN400，距现状侧石线2m，自东向西敷设，将雨水就近排入X湖。主管全长约79M，共新建4个砖砌雨水井。排水管材使用情况开槽埋管：采用聚乙烯缠绕A型结构壁管材（内外表面平整，内外壁由螺旋形肋或中空管连接）。1.3 施工场地状况施工场区均为现状道路，位于市中心繁华地段，道路交通流量大。第二章 施工总体布署2.1 施工总平面布置2.1.1 施工总平面布置原则 施工平面布置应充分考虑施工各阶段的生活区和施工区域的平面布置，包括临时水电系统、临时生产与生活用房、施工便道和排水等。 生活区平面布置要尽量集中，便于生活区管理和资源共享；生活区设施要齐全，为施工人员和管理人员提供一个良好的生活场所。 施工各阶段可使用的区域相对狭小，要充分利用施工场地。 水平定向钻施工期间不设置废浆池，产生的废浆当天外运。 本工程应遵循基坑土随挖随出，尽量不在现场设置集土坑，节省施工场地。 根据分阶段施工需要，适时进行平面布置调整。2.1.2 施工总平面布置图(见附图)2.1.3 临时生产及生活用房由于本工程施工工期短，现场不设生活区，施工用地仅考虑现场施工作业面需求及封闭施工需隔离区域面积。2.1.4 现场围护根据市文明施工管理的规定，施工区域设置临时施工护栏，将施工区域和非施工区域明显地分割开来，并在施工现场设置必要的安全标志和警告牌。临时施工护栏具体要求： 护栏的高度不得低于2.5米。 护栏下部结构砌筑50cm高的砖墙，内外两侧均用水泥砂浆抹光。 护栏所使用的材料应稳固、整洁、美观并得到项目监理的批准。同时专人负责维修养护临时护栏，以保证设施完好。 一旦工程结束，迅速拆除这些临时护栏。2.1.5 临时通讯项目经理部、施工队接通当地电话通信网、宽带网，并配备传真机，以方便施工过程中与业主、监理及其它各部门的联络。各部室及施工队主要负责人配手提移动电话，特殊作业人员配备无线电对讲机。2.1.6 临时施工用水业主在指定区域设置了一处25用水接驳点。2.1.7 施工用电与供电部门联系提供施工现场临时施工用电接口，由于本工程施工用电总负荷较小，局部地段若无法从电网中接线，考虑自备发电机组一台（30KW）。2.1.8 施工弃土施工时与城管部门联系，由施工单位自行解决弃土。2.1.9 现场排水、排污处理施工现场及生活区均设置临时排水系统，并分级排放施工废水、雨水等。新筑施工便道采用2%的横坡向两侧设置的明沟排水，施工污水经过明沟集流，在沉淀池沉淀以后，间接排入地区的排水系统。对排水系统进行定期维护、清理。2.2 施工组织机构2.2.1 组织机构设置我单位高度重视本工程，为优质按期完成本工程施工任务，在全单位范围内抽调管理水平高、具有丰富施工经验的人员组成施工项目经理部。项目经理部下设六个职能部门，配备足够数量且具有施工管理和施工经验的技术及各专业骨干，负责工程建设全过程的管理、组织、协调，以确保各项工程管理目标的实现，按对项目法人的要求控制工程进度、质量、安全和文明施工等。项目经理部设项目经理一人，调度指挥一人，项目部内设施工技术部、安全质量部、计划财务部、物资设备部、综合办公室等职能部门。施工技术部安全质量部物资设备部计划财务部综合办公室工程项目经理部项目经理项目总工程师项目副经理井结构施工队管道施工二队管道施工一队定向钻施工队土方施工队道路修复施工队现场组织机构框图2.2.2 施工组织管理机构的运作 主要管理人员配备项目经理部的项目经理由本单位具有丰富施工经验、承担过类似工程建设的工程师担任，项目经理具有一级项目经理资质，负责施工生产过程的组织、指挥及协调工作。项目经理部的副经理和总工程师按各自分管责任，指派有丰富经验的人员担任。副经理由工程师以上资格人员担任，总工程师由高级工程师担任。专业技术负责人，按照相关专业，配备多人配合项目总工程师做好施工技术管理工作，由具有工程师以上资格的人员担任。 管理职能部门及工作项目经理部的管理机构为施工技术科、安全质量科、计划财务科、物资设备科、测试中心、综合办公室六个职能部门。每个部门按责任制执行，有条不紊开展工作。项目经理部的施工技术科、安全质量科等部门派专人指导现场的相关工作，并与业主、监理、设计院及有关单位、部门保持有效联系，及时解决施工中出现的各种问题。2、质量控制与安全组织 质量控制现场设一名质量控制负责人，质量控制负责人是专职的质量控制代表。建立健全质量管理组织机构及质量保证体系，落实质量责任制，加强现场质量管理，按照重大工程的要求，制订质量目标计划，动员参建职工开展QC活动，组织争创优质工作劳动竞赛，以实现质量目标。 安全组织现场设置安全组织机构，配备安全员，专职负责所有施工人员的安全工作及预防事故的发生。安全机构人员有权按有关规定发布指令，并采取保护性措施防止事故发生。2.3 施工准备搞好现场情况比较复杂、工期比较紧的淞南地区雨污水干管及雨水泵站工程施工，工程前期工作的超前考虑、准备和落实对整个工程施工有举足轻重的影响。我们将做到以下几点超前：工前调查和施工临设建设超前，工程技术管理人员快速进场交接桩，摸清工程场地地下管线情况，有计划地收集现场工程资料，根据工程内容，明确施工期间可能涉及到的各方面问题和交通运输现状，短时间内解决部分地段地下管线临时搬迁问题。交通组织管理超前，为了做到施工和交通两不误，我们根据施工总体方案和周围区域交通状况拟定现场交通组织方案，聘请交管部门指导修正并获得批准。施工材料准备超前，由于本工程规模大、工期紧、质量要求高，施工前材料准备落实显得十分重要，我们将根据工程进度要求，掌握各类材料需用量和质量要求，提前落实，合理安排材料进场，保证施工需要。对原材料的试验工作要坚持先试验后使用的原则，把好材料质量关。2.4 施工测量施工测量的目的是根据施工的需要把设计图中构筑物的平面和高程位置以一定的精度放样在地面上。第三章 施工进度、施工机械、劳动力及材料供应计划3.1 工期进度计划3.1.1 总工期和计划开竣工日期本工程施工总工期为50日历天。开工日期以甲方下达的开工令为准。在规定的施工日历天之内，全部工程应完成，并通过验收。我单位就上述工期节点要求，结合施工现场实际情况，对本工程施工计划进行了科学合理的安排，根据我单位以往施工经验，我们完全有能力在甲方指定的工期内顺利完成本工程。3.1.2 分项工程工期进度计划（附图）3.2 施工设备计划为满足施工生产，落实施工机械配置计划，以单位主要领导挂帅，快速抽调足够数量性能良好的机械设备运抵施工现场。对于个别类型的机械，数量不足的，将采取新购的办法补齐。为保证测量、监测仪器、试验检测设备的及时、完备配置，除少部分大型设备由于闲置调进工程外，大部分设备、仪器仪表均在市场采购，并委托权威计量部门进行检核工作，为施工生产服务。3.2.1 拟投入本项目的主要施工机械设备（见附表）3.2.2 拟投入本工程的主要试验和检测仪器设备（见附表）3.3 劳动力计划（见附表）项目经理部在选择施工队伍时，注重进场队伍的施工信誉、人员的技术素质、配套情况及近阶段的实际表现，施工能力和施工质量能否满足需要。对进场的队伍实施动态管理，不允许擅自扩充和随意抽调，以确保施工队伍的素质和人员相对稳定。未经有关质量、安全、落手清方面培训的操作工人不许上岗。凡进场的队伍必须配备一定数量的专职协调质量、安全的管理人员。3.4 材料供应措施 本工程材料供应由项目经理部统一负责。材料供应将采取统一采购、统一调运的原则进行，所有材料的供应均应符合业主提出的要求，并得到监理工程师的同意。 所有用于本工程的材料、货物和各种类型的物品，无论是天然状态的、经过加工的或者是制造出来的均应该是新的，并符合合同要求的类型和质量。 凡合同中规定要求提供样品的，这些样品须在它们所代表的材料用于工程28天之前由施工单位送验，经监理工程师验审批准后方可使用。 作为用于正式工程中的材料和制成品的样品(包括材料样品和工地现场制成品的样品)，经监理工程师批准后，由施工单位妥善保存至监理工程师准许其自行处置时为止。 当技术规范或有关的参照标准要求有材料生产商和供应商的测试证明书时，施工单位将提供每份证明书的原件或复印件。证明书对被证明的材料采用系列编号或参考编号，使人一目了然。证明书中包括有关参考标准和技术规定条款所要求的内容。 施工单位将对全部材料的取样和测试，施工工艺，设备和量测装置进行日常检查，以控制其质量并保证它们与技术规定和批准的试样相一致。 施工单位做材料与试样的试验，委托由监理工程师批准的、宁波市相应资质的试验单位来承担。 材料质量是工程质量的生命，为此必须严格控制材料进货渠道，把好材料质量关，做好质量自检工作。第四章 施工技术方案4.1 总体施工方案4.1.1 管节订货生产各种材质的管节订货生产，选择有资质、质量信誉好的厂家生产。对于大批量用管，如果一个厂家生产能力有限，难以满足施工进度要求，则应增加订货渠道。积极配合工程监理组织日常检查、抽查、试验等方法检查鉴定产品质量是否满足本工程质量要求。4.1.2 管道开槽埋管施工管道开槽分段按顺序进行，每槽段开挖长度2030m，基坑挖深较浅的采用横列板支护，较深的采用钢板桩支护。开槽段沟槽两侧不留余土，所需的良质土由后段开挖时产生。4.2 管道开槽埋管施工4.2.1 施工工艺流程开槽管道施工工艺流程见下图。黄砂坞膀沟槽回土闭水试验监理检验合格监理检验合格监理检验合格测量放样开槽挖土土方外运砂石管基排管窨井砌筑管线保护基坑支护监理检验合格监理检验合格监理检验合格开槽管道施工工艺流程框图4.2.2 测量及施工放样沟槽平面放样根据管道中心控制桩和沟槽宽度放出沟槽开挖线。管道标高由现场设置的高程样板控制，高程样板设置方法如下： 高程样板（龙门板）设置在稳定位置，不能靠在钢板桩或竖列板上，每节管段两头的窨井处和中间部位安放三块样板，并在样板上标出管道的中心线； 窨井两侧的管道管径不同，或坡度不同，按设计标高要求分别安放龙门板； 龙门板标高=管内底标高+样尺标高； 龙门板高程必须用水准仪复核后方可使用，在挖至底层土、做基础、排管等施工过程中也必须复核，发现偏差及时纠正，放样复核的原始记录必须妥善保存，以备查考。 测量放样后,由测量监理工程师复核合格后进行下道工序。4.2.3 沟槽开挖及支护污水管道采用开槽埋管施工，现场地下水位较高。根据水文地质条件和现场施工环境，我们将采用直槽断面、分别使用横列板支护和钢板桩支护开挖施工。采用直槽施工的沟槽，挖土深度到1.2m时，必须撑头档板。若遇土层松软或天气变化，应提前撑头档板，以后挖土与撑板交替进行。修整槽边后立即撑板，每次撑板长度一般为0.60.8m。若遇土层松软或下雨，应及时撑板和加设支撑。横列板应水平放置，板缝严密，板头齐正，深度到碎石基础面，铁撑柱二头应水平，每层高、长一致。每块竖列板上支撑不少于二只铁撑柱。
