XX工程_SCD施工升降机安装专项施工方案.doc

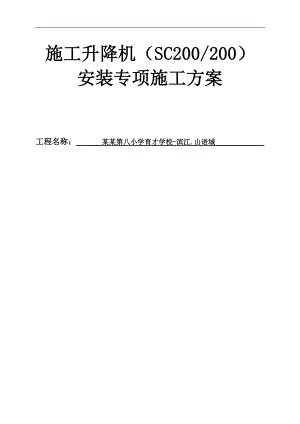

施工升降机（SC200/200）安装专项施工方案工程名称： 某某第八小学育才学校-滨江.山语城 目录第一节 工程及施工升降机简介一、设备简介生产厂家： 某某械制造有限责任公司 ，设备型号： SC200/200 ， 设备出厂日期： 某某年 12 月 25 日，产品编号： S121203 ，台数： 1 ；二、工程概况 工程名称： 某某第八小学育才学校-滨江.山语城 工程地址： 达州市西外白塔路 监理单位： 某某设管理有限公司 施工单位： 某某总承包有限责任公司 安装单位： 达某某建筑起重设备安装有限公司 本工程为高层建筑，为解决各施工层的物料垂直运输及人员的垂直交通，提高工程施工进度，根据施工现场情况，决定在施工现场架设SC200/200型施工升降机。三、编制依据本工程方案编制，施工过程，及验收依据以下标准及规范：1、 本工程地质勘察报告。2、 SC200/200型施工升降机使用说明书。3、设计施工图纸、会审纪要。4、建设施工高处作业安全技术规程JGJ80-91 ) 。5、建设施工安全检查标准JGJ59-20116、施工手册第五版缩印本7、钢结构设计规范GB50017-20038、施工升降机安全规程GB10055-20079、建筑机械使用安全技术规程JGJ33-201210、施工升降机GB10054-200511、起重机械安全规程GB6067.1-201012、建筑起重机械安全监督管理规定建设部166号13、建筑机械技术试验规程JGJ34-8614、建筑施工特种作业人员管理规定建质【2008】75号四、施工升降机基础设计概况根据 某某第八小学育才学校工程 的施工总平面图布置（附后）。拟在本工程 A栋 设置施工升降机 1 座，安装高度为 100.5 m，并设置附墙架，附墙架设置依次向上 6米/道 。五、施工升降机覆盖范围内环境及安装注意事项现场道路畅通，汽车吊可以进入，路基本要求承载力为20吨/平方米，汽车吊受力面积要求加大。六、施工升降机拆装人员安排及职责范围序号姓 名工种分配资质证件职责内容备注1黄 韦川S052010000046组长2雷桂鉴川S052010000044组员3李宪伟川S042010000005组员456备注：（电梯安装作业人员须持有效证件上岗，分工明确，互助协调，服从指挥，纪律严明）。主要性能单位参数型号SC200/200具体见说明书额定载重量人/kg15人/2000kg×2额定提升速度m/min34最大提升高度m250吊笼内空(长×宽×高)m3.2×1.5×2.8工作电流A73电机功率KW11/6整机自重（150米）T20吊杆额定起重载荷kg200标准节尺寸mm650×650×1508吊笼质量kg2000标准节质量kg160外围栏重量kg1480安全器型号SAJ40-1.2A七、施工升降机主要性能参数第二节 施工升降机基础一、基础介绍升降机基础应该满足SC施工升降机使用说明书（在交货时由建设单位提供）中的各项要求，此外，还须符合当地的有关安全法规。基础所能承受的载荷不得小于15Pa，基础周围必须有良好的排水措施。1. 总自重计算：G= 吊笼 + 外笼重 + 导轨架总重+ 载重量 （Kg） （Kg） （Kg） （Kg）2. 基础承载P计算：P=G×2（Kg）1Kg=9.8N=0.0098NP=G×2×0.0098N=G0.0196KN即P=G×0.02KNSC200/200型升降机，架设高度为60M，型附墙架（下面重量参见“升降机性能参数表”）吊笼重（双笼）：2×2000Kg外笼重：1480Kg导轨架总重（共需67节，标准节每节重160Kg，其他配件忽略）： 67×160Kg载重量（双笼）：2×2000Kg注：1.如果用型附墙，导轨架总重×23. 吊笼重已包括传动机构重量。 升降机基础（SC200/200）双笼：型 号吊笼规格labSC200/2003.0×1.5×2.83.0600040001.基础承受的载荷能力应大于P；P=(吊笼重+外笼重+导轨架总重+载重)×0.02(KN)2.混凝土基础板下地面的承载力应大于0.15Mpa，混凝土标号C30。3.双层钢筋网：钢筋直径12mm，间距200mm4.L距离根据所选的附墙架型号而定。5.基础座或基础预埋件应全部埋入混凝土基础板内6.基础周围须考虑排水措施。带操作室外笼外形图1、 括号外尺寸为吊笼3×1.3m时的外笼2、 括号内尺寸为吊笼3.2×1.5m时的外笼二、基础设置方案（本工程基础设置采用 方案3）方案1：混凝土基础设在地面上 优点：不需要排水缺点：门槛较高方案2：混凝土基础与地面相平 优点：排水较为简单缺点：有门槛，但只需用木板搭一简单通道方案3：混凝土基础低于地面 优点：地面与吊笼间没有门槛缺点：非常容易积水，必须采取严格的排水措施，以免腐蚀基础注：门槛高度根据电缆位置的不同而不同具体尺寸由GL提供第三节 安装前的准备 一、安装工地应具有能量足够的电源，并必须配有一个专供升降机用的电源箱，每个吊笼均应由一个开关控制，供电熔断器的电流参见调频施工升降机主要技术参数汇总表。二、工地的专用电源箱应直接从工地变电室引入电源，距离不应超过20M。一般每个吊笼用一根大于25m的铜线电缆连接，如距离过长应适当增加电缆的截面积。三、应具备合适的起重设备及安装工具。四、应具备运输和堆置升降机零件的道路及场地。五、用户应按要求制作基础。六、确定附墙架与建筑物连接方案，按需要，准备好预埋件或固定件等。七、根据用户需要，自备站台附件，如：过桥板、安全栏杆等。八、按有关规定和要求，设置保护接地装置，接地电阻4。九、按有关规定和要求，工地供电电源电压最大偏差为±5%，供电功率不小于电机总功率。十、若工地采用发电机供电，必须配备无功补偿设备及稳压设备，以确保电源质量。十一、工地应当配备合适的漏电保护开关。第四节 安装步骤 一、安装顺序图安装顺序图 （带队重升降机专用） 备件，熟悉安装安全要求 升降机基础制作 底盘、护栏安装 吊笼的安装 对重的安装 上传动小车的安装 导轨架的安装 附墙架安装 电缆导向装置的安排 天轮及对重系统的安装 安全限位的安装 二、升降机安装 1、将基础表面清扫干净。 2、安装底盘用水平尺找平，拧紧地脚螺栓。 3、安装基础节，拧紧螺栓。 4、安装吊笼下缓动弹簧。 5、用起重设备将吊笼吊起就位。 6、松开电动机上的制动器，方法是：首先拆下两个开口销，拆掉前在螺母开口处做个记号，便于复位而后旋紧两个螺母，务必使两个螺母平行下旋，直至制动器松开可随意拔动制动盘为止。（SEW电机详见对应的电机使用说明书）。 7、用起重设备吊起传动小车。 8、从标准节上方使传动小车就位。 9、将传动小车与吊笼的连接耳板对好后，穿入销轴，并固定。（带超载装置的升降机穿入传感器销，并将止动槽向上，装上固定板）。 10、将制动器复位。 11、用水平仪或线坠测量导轨架的垂直度，保护导轨架的各个立管在两个相邻方向上的垂直度1/1500。 12、在地脚螺栓处底盘和基础间垫入不同厚度的调整钢板，用以调整导轨的垂直度。13、当导轨架调整到垂直时，用350N.m的力矩压紧4个地脚螺栓。14、用同样的方法调整外笼门框的垂直度，使外笼门的垂直度在两个相近方向1/1000。15、安装好吊笼顶上的护身栏杆。16、调整门锁。三、吊笼、外笼安装及调整 1、检查所有用于运输的垫木或螺栓等是否全部除掉。 2、齿轮与齿条的啮合侧隙应保持在0.2-0.5mm。 3、导轮与齿条背面的间隙为0.5mm。 4、各个滚轮与标准节立管的间隙为0.5mm。 5、所有门应开关灵活。6、安装缓动弹簧。四、导轨架的安装1、将标准节两端管子接头处及齿条销子处擦试干净，并加少量润滑 脂。2、打开一扇护身栏杆，将吊杆上的吊钩放下，并钩住标准节吊具。3、用标准节吊具钩住一节标准节。带锥套的一端向下。4、起吊标准节，将标准节吊至笼顶部，并放稳。5、关上护身栏杆，启动升降机。当吊笼升至接近导轨顶部时，应点动行驶，直至接近导轨架顶部大约为300mm左右时停止
