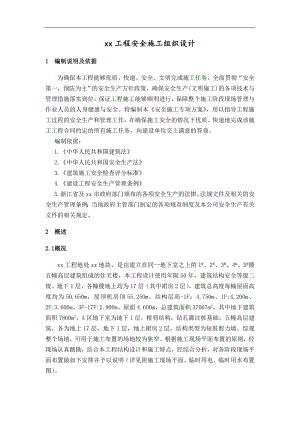

xx工程安全施工组织设计1 编制说明及依据为确保本工程能够优质、快速、安全、文明完成施工任务。全面贯彻“安全第一，预防为主”的安全生产方针政策，确保安全生产(文明施工)的各项技术与管理措施落实到位，保证工程施工能够顺利进行，保障整个施工阶段现场管理与作业人员的人身健康与安全。特编制本安全施工专项方案，用以指导工程施工过程的安全生产和管理工作，在确保施工安全的情况下优质、快速地完成该施工工程合同约定的所有施工任务，向建设单位交上满意的答卷。 编制依据：1.中华人民共和国建筑法2.中华人民共和国安全生产法3.建筑施工安全检查评分标准4.建设工程安全生产管理条例5.浙江省及xx市政府部门颁布的各项安全生产的法律、法规文件及相关的安全生产管理条例：当地政府主管部门制定的各项规章制度及本公司安全生产有关文件的相关规定。2 概述2.1概况xx工程地处xx地块，是由建立在同一地下室之上的1#、2#、3#、4#、5#楼五幢高层建筑组成的住宅楼，本工程设计使用年限50年，建筑结构安全等级二级。地下1层，各幢楼地上均为17层（其中裙房2层），建筑总高度每幢屋面高度均为50.650m，屋顶机房顶55.250m。结构层高-1F：4.750m、1F:4.200m、2F:3.600m、3F-17F:2.900m、屋面4.600m，总建筑面积37067m2，其中地下建筑面积7860m2，A区地下室为地下1层，框剪结构，钻孔灌注桩基础。五幢高层建筑，各为地上17层，地下1层，地上裙房2层，结构类型为短肢剪力墙。综观整个场地，可用于施工布置的场地较为狭窄。根据施工现场平面布置的原则，经现场认真踏勘，结合本工程结构设计和施工特点，经综合分析，对各阶段现场平面布置做如下安排并予以说明（详见附施工现场平面、临时用电、临时用水布置图）。2.2工程特点1.拟建工程东临居民小区，西南两侧临城市主干道，施工不利因素多；2.建筑幢数多，且建立在同一地下室之上，地下室面积大，基坑挖土深，且属于软土淤泥地质，施工难度大；3.工程建筑面积大，单体建筑多，场内可利用空间小；4.多幢高层建立在同一地下室之上，垂直运输等施工机具多；高层建筑脚手架搭设复杂。3 指导思想总安全施工组织设计的指导思想：建立完善的安全保证体系，选配高素质的项目安全管理领导班子，科学管理，优质、快速地完成合同约定的所有施工任务。4 管理目标本工程作为公司创标化工地的重点项目，配备强有力的项目领导班子进行施工，严格管理，周密计划和协调，确保工程施工无重大伤亡事故，且重大事故发生率控制为零，一般事故发生频率控制在1.5%以内。环保和噪音控制在温州市环保要求，社会投诉控制为零，管线安全事故控制为零；同时加强组织管理，确保工地现场实现“四化”目标：即食堂、浴厕工厂化、施工环境花园化、施工现场硬地面化、宿舍管理军事化。5 施工现场平面布置本工程位于苍南县城5-2-1地块，南临仁英路，东接规划经纬路，西临体育场路，北临规划建兴路。是由建立在同一地下室之上的1#、2#、3#、4#、5#楼五幢高层建筑组成的住宅楼，本工程设计使用年限50年，建筑结构安全等级二级。地下1层，各幢楼地上均为17层（其中裙房2层），建筑总高度每幢屋面高度均为50.650m，屋顶机房顶55.250m。结构层高-1F：4.750m、1F:4.200m、2F:3.600m、3F-17F:2.900m、屋面4.600m，总建筑面积38453m2，其中地下建筑面积7860m2，A区地下室为地下1层，框剪结构，钻孔灌注桩基础。五幢高层建筑，各为地上17层，地下1层，地上裙房2层，结构类型为短肢剪力墙。综观整个场地，可用于施工布置的场地较为狭窄。根据施工现场平面布置的原则，经现场认真踏勘，结合本工程结构设计和施工特点，经综合分析，对各阶段现场平面布置做如下安排并予以说明（详见附施工现场平面、临时用电、临时用水布置图）。5.1周边围界的设置为实现现场封闭施工，封闭管理及创建文明标化工地的需要，将现场施工可用地范围的周边，用砖砌墙作围界。围界高度为2.5米，围界内外形象设计按照省级文明标化工地创建的有关规定执行。5.2办公生活区和施工区的规划拟建工程现场场地北侧东端（拟建A区留用场地）计划布置办公生活区，现场南侧B区场地计划布置施工区。各区间用彩钢板或绿化带作明显分隔，以满足施工的需要和为创建省级文明标化工地创造条件。5.3现场进出口的设置充分考虑到最大限度地利用好场地，满足员工进出及材料运输的需要，同时结合现场周围道路的可利用性，在现场东南侧和东侧中部共设置二处大门，大门的宽度和高度及形象设计按照施工要求和省级文明标化工地创建的规定执行。5.4办公生活区设施的布置在办公生活区用地内建造一幢二层的彩钢板房，布置办公室、会议室、电视监控室文化活动室等办公设施，在生活区场地内建二幢二层和一幢单房的彩钢板房布置宿舍及员工生活所必须的食堂等其他设施，以满足员工生活住宿的需要。为满足文明标化工地创建的要求，现场合理规划，设置六牌二图，茶亭和绿化草坪等。5.5施工区设施的布置1.主要垂直运输机械的布置(1)塔吊的布置根据本工程结构设计和施工特点，施工区可用地范围周边的实际情况，A区拟建建筑的位置以及塔吊的利用率、吊物位置、视线、塔吊安拆及附墙的要求等，经反复研究比较，决定选用QTZ63塔吊2台，布置位置详见附图。其作业半径可覆盖绝大部分拟建建筑及加工场地，保证塔吊有较高的利用率，吊物视线相对较好，便于物料的转运进场，且对塔吊的附墙安装及安拆均十分有利。(2)施工电梯的布置充分考虑到本工程结构设计和施工的特点、场地道路等具体情况，计划布置SCD200/200CJ施工电梯5台，布置位置详见附图。这些部位布置施工电梯既有利于其附墙设置、安拆方便，也有利于布置搅拌棚和砂、石料堆场。另外，利用工程周边道路的条件，运送物料车辆可直接抵达此部位。2.钢筋加工棚及钢筋堆场的布置根据各阶段施工安排、塔吊设置的位置以及钢筋运输道路等情况，各阶段施工时在附图场地适当布置钢筋堆料场和钢筋加工棚。3.模板加工棚和模板堆场的布置根据场内场地、道路和塔吊的位置，各阶段计划在附图位置模板加工场和模板堆场。4.搅拌棚及砂、石料堆场的布置根据不同施工阶段在附图场地分别布置搅拌棚和水泥、砂、石料堆场。5.施工区其他设施的布置根据不同施工阶段在现场计划适当转换布置施工必需的安装、装饰加工场和堆场及机修间等，为进场物料管理的方便，在各大门边设置门卫，再根据主要加工场设备布置情况，配电线路的合理性合理布置发电机房和配电室。5.6现场道路的布置及场地处理在现场拟建建筑布置施工车辆运输通道，将路基夯实后，采用150厚C20砼浇捣而成，以满足运输车辆通行的要求。其余场地均采用80厚C15素砼浇捣进行硬化处理，以满足施工和文明标化工地创建的要求。5.7现场排水的平面布置为了控制施工中的污水，在现场四角和搅拌站处各设一套专门设计的三级沉淀池，沉淀后的水通过管道排入城市市政管网。在本工程拟建建筑物的周边设置排水明沟网，在场转角部位和适当地点分别设置集水井，经沉淀后通过管道排入城市市政管网。保持场内排水通畅，做到场内无积水。地下室基坑施工时，雨水、地下水等用地坑、明沟集中，汇入地表集水井或沉淀池，经沉淀后排入城市市政管网。5.8现场安全保卫设施的布置在现场主要进出口大门处设置门卫，实行24小时值勤。现场办公室设电视监控室，在现场的重要部位安装全方位电视监控可调探头，实行全场电视监控。5.9施工现场临时用电的布置1.负荷计算根据主体阶段投入的用电机械功率（装饰阶段用电略少于主体计算略）K1P动 649.5KW K2S焊336.3KVA P动S机=K1 +K2S焊ncosK1是电动机同时需要系数取0.5，K2是电焊机类，同时需用系数取0.35，S机是施工机械设备所需容量，P动是全部电动机功率之和，S焊全部电焊机类功率之和，n是电动机效率系数取0.86，cos是电动机平均功率因素取0.7。 649.5S机=0.5× +0.4×336.3=674KVA 0.86×0.7照明用电，可按机械用电的10%计算。S照=S机×10%=674×10%=67.4KVA总的施工用电容量S总=S机+S照=674+67.4=741.4 KVA业主提供500 KVA电力变压器不能满足施工用电需要，另应增加250KVA的电力变压器供电，以满足施工用电需求。2.配电方案施工现场临时用电采用TN-S系统，干线布设均采用VV22型，电力电缆沿电缆沟，埋地或穿管敷设。现场设配电室二间，配电室内各设两台配电屏，各分八个回路分别承担供配电。临时用实行三级配电三级保护，即配电柜，分配电箱，开关箱，现场及楼层按图配置相应动力分配电箱和照明分配电箱，为防止市网停电，影响连续施工机械设备的用电，增设120KW柴油发电机组二台，以确保重点设备用电。5.10施工现场临时用水及消防用水布置1.用水量计算根据以往施工经验，施工与生活用水均小于消防用水，工程面小于25ha，故总用水量按同时发生二次火灾考虑，消防用水按15L/S计算，即Q总=15L/S。4×153.14×2.5×10004Q×V×1000D = = = 0.087m 取DN100故临时用水业主提供的DN100进场供水总管能满足施工用水及消防用水要求。2.现场消防用水、临时水管布置根据业主提供的水源位置,接一路进施工现场,采用DN80镀锌管进入现场，进入围墙后分2支路(DN50),闭合环绕施工现场至各个消火栓用水点布设及各施工用水点,一路进办公生活区,采用DN50镀锌管在生活区内沿四周布设.高层部位施工及消防用水,项目准备在适当位置设临时蓄水池,采用高压水泵五台,以解决高层部位的施工及消防用水,施工现场的重点防火部位按要求设足量消火栓 ,高层部位楼层每层布设一台消火栓箱。6 安全、文明施工根据本工程特点，按照公司安全管理体系文件的规定和要求，建立健全项目安全生产体系，贯彻“安全第一、预防为主、综合治理”的安全生产方针，对施工全过程、进行全方位安全监控，项目部设置安全管理机构及专职安全员3名，各班组长作为兼职安全员，制定各种安全技术操作规程。为使该工程的工期、质量、安全、文明施工、成本能得到有效控制与管理，充分发挥项目的计划、协调、控制、监督及指挥职能，公司在人员配置上精心考虑，成立项目经理部。根据现场施工的需要，本项目部设立工程技术科、质量安全科、物资设备科、综合办公室及资料室三科二室。6.1安全文明施工、综合治理等保障体系1.安全文明施工小组名单：组长：xxx 副组长：xxx组员：xx xx xx2.综合治理小组名单：组长：xx 副组长：xx组员：xx3.防火领导小组：组长：xx 副组长：xx xx组员：xx安全生产管理网络图安全员安全管理目标无工伤事故、无机械设备事故、无火灾事故项目经理项目技术负责基坑工程建筑结构工程土方开挖组基坑监测组基坑支护组架子工组模板工组混凝土工组泥工组机修组电工组焊工组排污组钢筋工组后勤组吊运组安全员安全管理目标无工伤事故、无机械设备事故、无火灾事故项目经理项目技术负责基坑工程建筑结构工程土方开挖组基坑监测组基坑支护组架子
