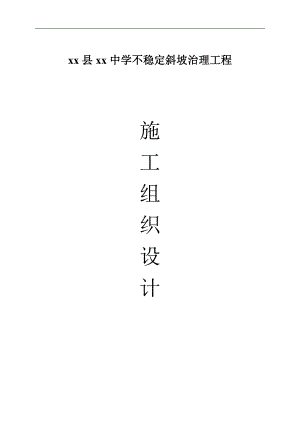

xx县xx学不稳定斜坡治理工程施工组织设计.doc
xx县xx中学不稳定斜坡治理工程施工组织设计目 录第1章 工程概况11.1编制依据11.2工程概况1第2章 施工组织设计52.1施工准备工作52.2施工组织与策划52.3施工方法5第3章 主要施工资源配置计划153.1施工劳动力配置计划153.2施工主要机械设备配置计划153.3施工组织机构16第4章 施工总布置184.1布置原则184.2主要临时设施184.3施工设施规划18第5章 施工总进度195.1编制原则195.2施工工期安排195.3施工工期保证措施20第6章 质量管理体系与措施226.1质量保证体系226.2质量责任226.3保证质量措施23第7章 安全管理体系与措施25第8章 文明施工及环境保护措施268.1文明施工措施268.2环境保护措施28第1章 工程概况我院组织技术人员到现场进行了实地踏勘工作,经过认真的分析研究,针对工程实际编制了本施工组织设计,用于指导和管理施工。1.1编制依据1、泸州市xx县xx中学不稳定斜坡治理工程招标文件;2、泸州市xx县xx中学不稳定斜坡治理工程施工图设计;3、建筑边坡工程技术规范GB50330-20024、锚杆喷射混凝土支护技术规范GB50086-20011.2工程概况1.2.1工程描述本工程为泸州市xx县xx中学不稳定斜坡治理工程,位于泸州市xx县xx镇。工程内容包括削坡排危;截、排水沟修建;砼挡墙施工;锚杆施工;格构施工;喷射混凝土等。1.2.2施工条件1、主要建筑材料及来源就近采购材料运输至工地,所购材料有相关合格证明,保证材料符合相关规范要求。2、水、电条件经甲方协调水电部门,施工用电搭接在xx中学外面建筑工地上,供电线路架空搭接;施工用水使用自来水,由施工单位负责装表计量,并负责保护。3、交通条件项目区位于泸州市xx县xx镇,大漕河西岸,xx镇西南角福(宝)天(堂坝)水泥公路内侧,距xx县城约40km,交通较为便捷。4、自然条件xx县属亚热带温湿气候区。日照充足,雨量充沛,四季分明,无霜期长,可达365天。季风气候明显,春秋暖和,常年气温15.317.9。多年平均相对湿度为68%,多年(19712000年)平均降水量为1154.9mm,年最大降雨量为1434.6mm,年最小降雨量为946.7mm,月最大降雨量为397.9mm,日最大降雨量为177.9mm,时最大降雨量为69mm。如以四季划分,夏季平均降水量占全年的45.6%,秋季占全年的28.8%,春季占全年的21.4%,冬季占全年的4.2%,形成了夏季雨多,旱涝交替,冬季雨少,春季偏旱,秋季偏涝的气候特征。1.2.3工程范围及工程量1、工程范围本工程分为、三个区,主要工程范围为锚喷、格构、挡墙和排水工程。2、主要工程量表1-1 工程量表备注项目名称单位工程量备注1区人工挖土方m³180.00 人工凿槽m³34.20 水泥砂浆 中砂 M7.5m³100.00 运土方m³214.20 排危m³50.00 锚杆钻孔、灌浆 特细砂 岩石层m1855.00 预应力锚杆 粗钢筋锚筋制安t8.87 钢筋制安t4.84 锚垫板个265.00 喷射砼(中砂)砾石 最大粒径:10mmm21017.00 变形缝 沥青玛蹄脂m140.00 泄水孔个111.00 单项脚手架 外脚手架 双排m21287.00 砼挡墙(500mm内)m³108.00 砼挡墙模板安、拆m³108.00 现浇砼柱模板制安 矩形柱m³12.00 现浇砼 梁(中砂)C25m³12.00 2区人工挖土方m³50.00 人工凿槽m³15.10 水泥砂浆 中砂 M7.5m³93.00 运土方m³65.10 排危m³20.00 砂浆灌缝m³10.00 锚杆钻孔、灌浆 特细砂 岩石层m³432.00 预应力锚杆 粗钢筋锚筋制安t1.75 钢筋制安t1.68 锚垫板个24.00 喷射砼(中砂)砾石 最大粒径:10mmm2186.00 变形缝 沥青玛蹄脂m15.00 泄水孔 60个20.00 单项脚手架 外脚手架 双排m2382.50 现浇砼柱模板制安 矩形柱m³52.80 现浇砼 梁(中砂)C25m³52.80 3区人工挖土方m³100.00 人工凿槽m³5.00 水泥砂浆 中砂 M7.5m³150.00 运土方m³105.00 排危m³0.00 锚杆钻孔、灌浆 特细砂 岩石层m966.00 预应力锚杆 粗钢筋锚筋制安t4.93 钢筋制安t2.16 单项脚手架 外脚手架 双排m2756.20 现浇砼柱模板制安 矩形柱m³141.60 现浇砼 梁(中砂)C25m³141.60 1.2.4施工工期自2009年1月16日至2009年3月16日,历时60日历天。工期详细进度安排见第五章。第2章 施工组织设计2.1施工准备工作1、项目管理指挥系统项目管理层:在院领导组织,项目经理管理下,由工程技术部、质量安全部、设备物资部、财务统计部、综合办公室等七个职能部门所组成,对本工程项目工期、质量、安全、文明施工、材料供应、劳动力的调配和成本核算进行全方位、全过程有计划的组织和协调管理工作2、施工准备应在尽可能短的时间内完成,保证按时开工,并对如下工作内容进行准备安排。、联系监理、甲方定位、放线,为工程开工做准备。、及时与甲方取得联系,将施工用水、用电接至施工现场。、学习和审查图纸,检查图纸和资料是否齐全,核对平面尺寸和总体标高,以及图纸相互间有无矛盾;掌握设计内容及各项技术要求,了解工程规模、结构形势、特点、工程量和质量要求;熟悉土层地质,水文勘察资料:会审图纸,搞清地下构筑物,基础平面与周围地下敷设管线的关系,以及图纸相互间有无冲突,研究好开挖顺序,明确各个专业工序间的配合关系、施工工期和具体要求,并向参加施工的工作人员层层进行技术交底。、编制施工工作计划,进行施工力量的集结,搞好图纸会审及进场人员的技术培训和交底工作。、组建工地及劳动力组织管理机构,选拔精干的施工队伍,以及技术过硬的工作人员完成该工程。、配置测量仪器,作轴线,水平控制时用。2.2施工组织与策划1、首先组织项目工程施工管理人员认真学习施工图纸,通过审批认可的施工组织设计,认真研讨各工种、各工序穿插配合措施及施工注意事项。2、采用先点后面的方式进行施工,见缝插针,充分利用各个空间,插入各分部分项工程、各工序施工,充分发挥人力、物力、机械设备的优势,保质量、抢工期。2.3施工方法由于时间紧,任务重,同时根据学校要求,在行课期间减少施工,故施工时首先施工噪音大的工序,进行统筹安排,分头施工(三个区同时开工施工)。本工程主要分为锚喷工程,格构工程,截、排水工程,根据本工程特点,其施工顺序为:先主体后辅助,即先进行削方减载,清坡,排除危石,然后进行锚喷支护施工,格构工程施工,修建截、排水沟等。1)锚喷支护工程 放线清坡、排危、削方搭设脚手架局部嵌补、整平锚孔定位锚孔施工锚杆入孔、注浆挂网喷砼、养护验收试验2)格构工程 放线定位人工凿基槽施工锚杆、注浆制安钢筋支模浇砼拆模、养护验收3)截、排水工程 放线定位人工开挖沟槽施工槽底、砌筑边墙等接入主管网锚喷支护工程,格构工程和截、排水工程交叉施工,流水作业。贯穿整个工程。2.3.1坡面修整根据地形条件,采用人工配合机械方式完成,最终必须形成有较平整的工作面,以利用后续工序的进行,修整边坡根据设计要求施工。2.3.2脚手架施工脚手架是施工锚杆和喷射混凝土必备条件,脚手架也是自开工至完成工程任务所需的工作平台,因此,脚手架必须安全可靠,有利于提高运输能力和加快工程进度,脚手架施工由安装工完成,其工作顺序为自下而上。脚手架的正确选择和使用,关系到施工安全和施工作业的顺利与否,对施工进度,工程质量和企业效益有直接影响。脚手架搭设应做到:具有稳定的结构和足够的承受力,能保证施工期间在可能出现的规定限值内的使用荷载作用下,不变形、倾斜、不摇晃,同时能满足施工进度的需要,并应考虑多层、交叉和平行作业的需要。1、搭、拆脚手架的技术要求:(1)为确保脚手架搭设质量和施工安全,对进入施工现场的钢架管和扣件必须进行严格的质量检查。凡不满足质量要求的,坚决清退出现场,不再使用。(2)钢架管的材质采用外径4851mm,壁厚33.5mm的无缝钢管。钢管表面应平直光滑,不应有裂缝、结疤、分层、硬弯、毛刺、压痕和深的划边。钢管面层必须涂防锈漆。(3)扣件应采用可锻铸铁制作的扣件,不应有裂纹和变形。(4)钢架管和扣件进入施工现场后,验收人员进行随机抽样检查,发现不合格,加倍取样,直到清理出全部不合格产品。(5) 脚手架搭设应由熟练的架子工进行搭设工作。(6)脚手架搭设前,施工负责人应按照施工方案要求,结合施工现场作业条件和实际情况,做详细交底,并有专人指挥监督其实施。(7)架子地基应平整夯实,不得在未经处理的起伏不平和软硬不一的地面上直接搭设脚手架。(8)采用双排脚手架搭设,立杆间距:1.5m,大横杆:1.4m,里排立杆离坡面约0.5m,小横杆间距:1.5m,宽紧贴坡面。(9)相邻立杆接头错开,对接用一字扣件连接,大横杆接头亦错开,用对接扣件连接,大横杆与立杆用直角扣件连接。(10)脚手板可采用木、竹材料制作,每块质量不宜大于30。木脚手板材质应符合二等材,宽度不宜小于200mm,厚度应不小于50mm,两端应各设置直径为4mm的镀锌钢丝箍两道,有腐朽、扭纹、破裂及孔洞的木板不能使用;竹脚手板宜采用毛竹或楠竹制作的竹串片板、竹笆板,青嫩、枯脆、破裂、虫蛀的竹板不能使用。(11)脚手板的铺设,相邻两脚手板应用铁丝扎牢,与底部钢管牢固连接,宽度应大于50。脚手板要铺平或铺稳,不得有探头板。(12)脚手架搭设完毕,应由施工负责人组织有关人员按照施工方案和规范、标准进行分段逐项检查验收,确认合格可后方可投入使用。(13)脚手架的拆除作业危险性大于搭设作业。一定要按先搭后拆,后搭先拆的原则逐步、逐层、逐件地拆除,并及时将拆下的材料吊运到地面。应尽量避免单人作业,禁止乱拆乱卸。(14)加强对架设工具材料的统一管理,及时进行维修保养,剔除不合格品。2、搭、拆脚手架的安全要求:(1)架管运至现场,须派专人负责看管。(2)搭建、拆除脚手架,周围要设禁区,并有安全人员或专人监护搭建,拆除过程,严禁从高处向下抛投物件。(3)有高血压、心脏病、癫痫病、晕高或视力低等不适应高处作业人员,均不得从事高处作业。(4)架子工作业时,必须佩戴安全帽,系好安全带,穿防滑胶鞋,工具放入背挂的工具
