XXX模板工程专项施工方案.doc

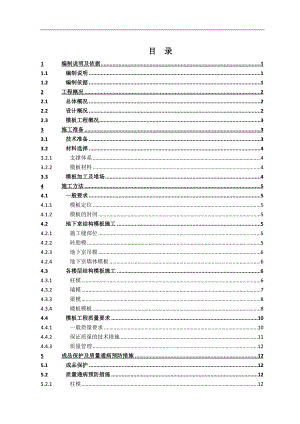

目 录1编制说明及依据11.1编制说明11.2编制依据12工程概况22.1总体概况22.2设计概况22.3模板工程概况33施工准备33.1技术准备33.2材料选择43.2.1支撑体系43.2.2模板材料43.3模板加工及堆场44施工方法54.1一般要求54.1.1模板定位54.1.2模板的封闭54.2地下室结构模板施工54.2.1施工缝部位54.2.2砖胎模54.2.3地下室吊模64.2.4地下室墙体模板64.3各楼层结构模板施工64.3.1柱模64.3.2墙模74.3.3梁模84.3.4楼板模板84.4模板工程质量要求104.4.1一般质量要求104.4.2保证质量的技术措施114.4.3质量管理125成品保护及质量通病预防措施125.1成品保护125.2质量通病预防措施125.2.1柱模125.2.2墙模135.2.3梁模135.2.4板模136模板工程安全文明施工136.1模板安装、拆除的安全措施136.1.1模板安装安全措施136.1.2模板拆除时的安全措施146.2安全文明施工157模板工程施工应急预防措施167.1应急小组机构167.2人员分工与职责177.2.1公司应急救援小组职责177.2.2工程项目部现场应急救援小组职责177.2.3现场设备物资疏散组职责187.2.4现场保护警卫组职责187.2.5现场外围人员疏散组职责187.3应急救援工作程序197.3.1应急准备与响应流程图197.4应急救援方法218模板及支撑系统的设计和验算228.1模板及支撑各类材料参数228.2楼板模板门式脚手架支撑计算书238.2.14.5m高600×600柱模板计算238.2.24.5m高300厚剪力墙模板计算288.2.3300×800梁模板计算348.2.4300×1500梁模板计算468.2.5200厚板模板计算588.2.6120厚板模板计算651 编制说明及依据1.1 编制说明钢筋混凝土结构工程施工过程中，模板及支撑体系的设计与施工是影响现浇砼结构工程质量及施工安全的最关键的因素之一，根据广东省建设工程高支撑模板体系施工安全管理办法、危险性较大工程安全专项施工方案及专家论证审查办法的通知，以及混凝土结构工程施工质量验收规范的要求，对结构工程的模板及其支撑体系需编制专项施工方案。其中，对工程中层高5m，梁跨度10.0m，梁线荷载15KN/m，施工荷载大于10KN/m2等部位需编制高大模板专项方案，对工程中层高8m，梁跨度18m，梁线荷载20KN/m，施工荷载大于15KN/m2部位编制的高大模板专项施工方案需报请专家组进行论证和审查，以确保工程质量和施工安全。本专项施工方案只对普通模板工程的模板及其支撑进行方案编制，对高大模板的设计详见高大模板工程专项方案。1.2 编制依据1) 建筑工程施工质量验收统一标准（GB503002001）2) 混凝土结构工程施工质量验收规范（GB502042002）3) 建筑施工扣件式钢管脚手架安全技术规范JGJ130-20114) 建筑施工门式钢管脚手架安全技术规范JGJ128-20105) 建筑施工模板安全技术规范JGJ162-20086) 建筑施工安全检查标准JGJ59-997) 建筑结构荷载规范GB50009-20018) 建筑施工高处作业安全技术规范JGJ80-919) 钢管脚手架扣件GB15831-200610) 直缝电焊钢管（GB/T13793）11) 混凝土模板用胶合板（GB/T17656-1999）12) XXX项目8.1、8.2期工程的设计图纸、施工合同13) XXX项目8.1、8.2期工程施工组织设计2 工程概况2.1 总体概况工程名称XXX项目8.1、8.2期工程地点建设单位设计单位监理单位质量监督安全监督施工单位2.2 设计概况XXX八期项目，位于广东省惠州市惠城古塘坳片区金榜南地块，占地面积约102996.0平方米，本期总建筑面积约159835.87平方米。地下室一层，地上30层，包括5栋塔楼及一栋商业中心，各栋号的建筑设计概况如下所示：栋号建筑层数花架高度建筑面积（m2）1#27层90.9 米24565.452#27 层93.1 米24607.623#30 层102.4 米23743.985#30 层100.05 米29358.716#28 层93.9米23297.087#3层24米3219.32结构设计概况如下表所示基础形式人工挖孔桩、筏板基础塔楼结构形式现浇混凝土剪力墙结构地下室及裙楼结构现浇钢筋混凝土框架结构结构安全等级2级结构抗震设防烈度6度结构安全使用年限50年人防等级6级2.3 模板工程概况位 置层 号层高(m)备注中庭地下室-1层4m普通模板工程塔楼地下室-1F5.2m5.7m详见高支模专项施工方案1#栋1层4.5mm/6m（局部）普通模板工程/高支模工程2-27层3m普通模板工程屋面构架5.883m详见高支模专项施工方案2#栋1层/2层4.2m/4m普通模板工程2-27层3m普通模板工程屋面构架7.95m详见高支模专项施工方案3#1层5.5mm详见高支模专项施工方案2-30F3m普通模板工程屋面构架7.55m详见高支模专项施工方案5#1层3.15m普通模板工程2-30层30m普通模板工程屋面构架7.854m详见高支模专项施工方案6#1-28层3m普通模板工程屋面构架7.72m详见高支模专项施工方案7#1-3层4m普通模板工程本工程梁截面众多，截面尺寸主要为200x400、200x500、200x550、200x600、200x650、200x700、200x1400、200x1700、200x2200、300x 400、300x 550、300x600、300x700、300x800、300x 1400、300x 1500、300x 1550、300x 1850、300x 2200、300x 2400、300x 2450、300x 2500、300x 3050。剪力墙主要有200mm厚，250mm厚，300mm厚。地下室人防区顶板厚为200mm，其余结构板厚度为150mm或120mm。本项目模板工程以300×800mm、300x 1500mm两类梁和120mm、200mm两类楼板4.5m高300厚剪力墙及4.5高600×600柱作为计算对象，其他种类梁根据截面面积的大小参照以上两种进行施工。为保证工程安全及，计算书中钢管计算按48x3.0mm的截面特性进行验算。3 施工准备3.1 技术准备（1）组织施工技术人员认真学习图纸，核对结构与建筑、水、电、消防等专业工程之间的图纸设计。（2）组织施工技术人员在施工前认真学习技术规范、标准、工艺规程，熟悉图纸，了解设计意图，核对建筑和结构及土建与设备安装专业图纸之间的尺寸是否一致。（3）编制高支模工程专项施工方案并进行专家论证，对施工班组进行高支模专项质量安全技术交底。3.2 材料选择3.2.1 支撑体系本工程除高支模外层，中庭地下室高均为4m，标准层层高为3m,各栋号首层高3-4.5m，故对上述部位均采用普通胶合板门架支撑体系。3.2.2 模板材料（1）承台、地梁模板：地下室的底板、基础梁和承台的侧模采砖模，砖模用M5水泥砂浆，Mu10蒸压灰砂砖砌筑，。砖胎模的施工详见砖胎模专项施工方案。（2）墙体模板：墙模板采用18mm厚胶合板，竖向背楞采用50×100 木方，水平围楞采用 48×3.0双钢管，紧固件采用步步紧和14对拉螺杆，地下室外墙对拉螺杆采用止水螺栓，其它内墙采用普通可回收螺栓，墙模板采用散拆整装的方法。（3）柱模板：柱模板采用18mm厚胶合板，外挂50×100mm木方竖楞，柱箍采用48×3.0双钢管，用14对拉螺杆及扣件拉紧。 （4）顶板及梁模板：采用18mm 厚木胶合板、50×100托方，板下支撑采用MF1219型门架支撑系统。（6）楼梯本工程楼梯采用18厚木胶合板，50×100木方作楞，48×3.0钢管顶撑。3.3 模板加工及堆场根据现场特点，本工程共设置4个木工加工场和材料堆场，详见总平面布置图。梁、板模板及支撑系统的材料选择：序号材料规格备注1门架MF1219钢管直径42，壁厚2.5mm2顶托活动钢支托自由高度3003背枋松木50×100次龙骨4梁底横杠钢管ø48×3.0主龙骨，间距随梁底支撑间距调整。5模板900×1800×1818厚胶合板4 施工方法为了在保证工期要求的同时，确保工程质量，本工程各栋竖向结构配齐一套模板，在周转使用过程中视各施工情况增减；水平结构配齐三层整套模板周转使用（对于赶工栋号2#、3#栋竖向配2套，水平结构配4套模板）。4.1 一般要求4.1.1 模板定位当楼板结构混凝土浇筑完毕并具有一定强度（1.2MPa），即用手按不松软、无痕迹，方可上人开始进行轴线投测。根据轴线位置放出墙、柱截面位置尺寸线、模板控制线，以便于墙、柱模板的安装和校正。当墙、柱模板拆除以后，开始引测楼层500mm 标高控制线，并根据该500mm 线将板底的控制线直接引测到柱、墙上。根据楼面轴线测量孔引测建筑物的主轴线的控制线，并以该控制线为起点，引出每道柱、墙轴线，根据轴线与施工图用墨线弹出模板的内线、边线以及外侧控制线，施工前三线必须到位，以便于模板的安装和校正。4.1.2 模板的封闭模板支设前用空压机将楼面清理干净，不得有积水、杂物，并将施工缝表面浮浆剔除，用水冲净。柱、墙模板底部必须设置250×250的清扫口，保证砼浇筑前用空压机将柱、墙根部的木屑、杂物清理干净。4.2 地下室结构模板施工4.2.1 施工缝部位地下室底板按后浇带划分施工段，底板施工缝就留在后浇带，地下室外墙水平施工缝留设在底板以上500mm 处，500mm 的墙体与地下室底板同时浇筑。4.2.2 砖胎模本工程消防电梯集水坑深度最大达2.75m；一般承台在1.00m1.80m，当砖胎模高度在1000mm以内时，砖模采用240厚砖模；高度在1000mm以上时，1000mm以上砌筑240砖墙，以下砌筑370厚砖胎模；具体详见砖胎模专项施工方案4.2.3 地下室吊模底板以上500mm 外墙与底板同时浇筑，采用木胶合板吊模，模板下面采用“L”形钢筋焊接在底板上层附加筋上，以固定模板位置，防止模板跑位。电梯井坑、集水坑等用木胶合板和木方制作成筒模，钢筋绑扎完成后，用塔
