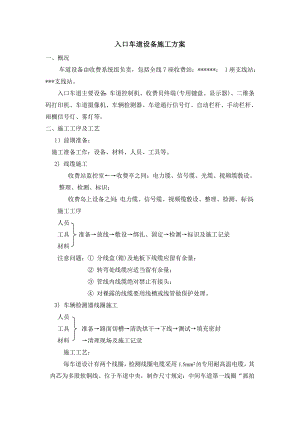

XXXX收费站车道收费系统入口车道施工方案.doc

入口车道设备施工方案一、概况车道设备由收费系统组负责，包括全线7座收费站：*； 1座支线站：*支线站。 入口车道主要设备：车道控制机、收费员终端(专用键盘、显示器)、二维条码打印机、车道摄像机、车辆检测器、车道通行信号灯、自动栏杆、手动栏杆、雨棚信号灯、雾灯等。二、施工工序及工艺1） 前期准备：施工准备工作：设备、材料、人员、工具等。2) 线缆施工收费站监控室收费亭之间：电力缆、信号缆、光缆、视频缆敷设、整理、检测、标识；收费岛上设备之间：电力缆、信号缆、视频缆敷设、整理、检测、标识；施工工序 人员 工具 准备放线敷设绑扎、固定检测标识及施工记录 材料 注意问题： 分线盒(箱)及地板下线缆应留有余量； 转弯处线缆应适当留有余量； 管线内线缆绝对禁止有接头； 对裸露的线缆要用线槽或线管做保护处理。3) 车辆检测器线圈施工 人员 工具 准备路面切槽清洗烘干下线测试填充密封材料 清理现场及施工记录施工工艺：每车道设计有两个线圈，检测线圈电缆采用1.5mm2的专用耐高温电缆，其内芯为多股软铜线。位于车道中央，制作尺寸规定：中间车道第一线圈“抓拍线圈”为2米×1米，第二线圈“通过线圈”为2米×2米；两边超宽车道第一线圈为2.2米×1米，第二线圈为2.2米×2米。线槽用4mm切割刀片切出，宽度保证在4mm6mm，线槽深度要保证在50±5mm，拐角100mm处斜切并将槽内所有尖锐处倒钝，以免线圈线护套被割伤。用气泵和喷灯将线槽吹净烘干，将线圈线在槽内顺时针方向环绕四匝，线圈压紧排齐。直接利用线圈线两端延长线经顺时针、每米不少于20次绞合后作为反馈线经预埋管道引至检测器内。用万用表测试线圈的电阻要小于20，电感量在100H500H之间，测试合格后用环氧树脂和配套的固化剂按一比一的比例混合后灌入切割槽内，将线圈封固，经过一定时间固化后即可放行通车。注意问题： 路面切槽要顺直而且均匀，左右偏差控制在1mm； 密封前用不干胶带在切槽四周保护，以免污染路面，完工后进行清理； 填充密封时胶面略凸出路面2-3mm。4) 车道设备安装总体要求： 车道上同侧同类设备安装必须在同一直线上，符合整体美观要求； 收费岛上设备安装稳定，竖直、水平度偏差不大于3mm； 设备接线用冷压端子，连线时进行焊接和防水处理。设备安装工序人员工具 准备设备开箱检查、填写记录单按施工图要求安材料 装、连接、填写施工记录、质量自检清理现场5) 车道设备调试线路复查设备接口连接复查单机加电各设备单项功能测试每一车道设备联调与收费站通讯测试收费站单站联调、车道软件测试、考核自检及测试记录。三、安全保证措施1、安全管理方针安全管理方针是“安全第一，预防为主”。2、安全目标本工程轻伤事故发生频率控制在2以下，杜绝重伤死亡发生，杜绝机械事故。3、安全组织保证体系以项目经理为首、安全负责人、施工队队长等各方面的管理人员组成安全生产保证体系。4、安全监控措施为保证工程施工安全进行，提高科学化管理水平，制定安全责任奖罚制度，拟在工地现场实行不定时专人检查安全制度的执行情况。所有施工人员应严格遵守如下规定： (1) 进入施工现场必须携带并正确使用个人安全防护用品。 (2) 严禁赤脚或穿拖鞋进入施工现场。 (3) 严禁酒后或带病上岗作业。(4) 工作时间不准打闹、争吵，未经许可不得从事非工种作业，服从领导和安全检查员指挥。(5) 二米以上的高处作业，无安全设施的必须戴好安全帽，扣好保险带，高处作业不准穿硬底鞋或带钉易滑鞋，不准往上或向下乱抛材料和工具。(6) 各种电动工具必须有可靠有效的安全防护，不懂电气和机械的人员严禁使用和玩弄机电设备。(7) 吊装区域非操作人员严禁入内，吊装机械必须完好，桅杆垂直下方严禁站人。(8) 不准在禁止吸烟的地方吸烟和动火。(9) 在施工现场要注意现场标志，按指定线路行走，不得为走近路而穿越危险区。(10) 严禁攀登脚手架、井架和随吊盘起落，对各种安全防护保险装置、设施、警告牌和标识等不准随意拆除挪动。 (11) 在高速公路施工时，要按规定放置标志，并身着标志服。(12) 存在安全隐患的车辆及工具禁止进入施工现场。5、分析安全难点，确定安全管理重点在每个施工阶段开始之前，分析该阶段的施工条件、施工特点、施工方法、预测施工安全难点和事故隐患，确定管理重点和预防措施；在危险路段施工时有专人进行交通疏导，有必要时可要求路政方面协助等。四、质量保证措施1、质量管理措施根据设计文件质量管理目标，制定此工程的质量管理措施。组织项目经理部全体人员对招标文件，技术规范，施工设计图纸进行深入学习，对详细讲座做好记录。若有重大更改或变动，应取得业主方、设计方、监理方的书面签认。请业主、设计单位对施工图纸的要求进行交底，按照图纸会审的意见进行各项的准备工作。2、采购质量管理向产品生产厂家了解清楚产品性能，质量资质证书，使用效果等，向厂家明确技术要求，采购应按设计文件和技术规范规定的规格数量和要求订货。产品生产厂家应对产品进行技术性能试验或测试，必要时我方将派人到生产厂监督这些试验和测试，订购的产品必须包含原产地证明、合格证、使用维护说明书等。产品进入现场后应进行入库验收、必要的测试，若发现因运输而变形，损坏或不符合技术规范要求的产品应迅速通知供货方来人处理，并要求供货方立即补充发货。3、施工质量管理Ø 施工前对施工人员进行技术交底和技术培训。Ø 工程中使用的设备仪器仪表保持良好的工作状态。Ø 做到施工设备按系统编号，名称准确、清晰。Ø 工程质检人员每日赴施工点进行质量检查，尤其是做好对隐蔽工程的检验工作，严格要求按施工图纸施工。Ø 质量检查采用施工队自检，监理复检（每日全检，隐蔽工程，重点工程重点检查），业主专检（抽检）和验收。总之，工程施工质量要一次成优，一次合格，以预防为主，加强对各因素的控制，设定关键工序，关键环节，使工程质量做到有效控制和保证。
