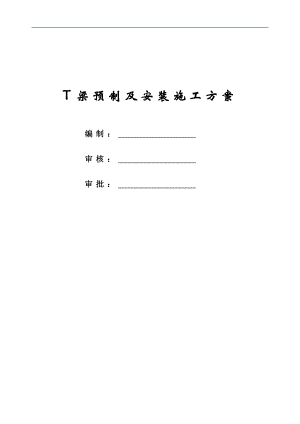

T梁预制及安装施工方案.doc

T梁预制及安装施工方案编制： 审核： 审批： 目 录一、编制依据与原则11、相关标准、规范和施工图12、编制原则1二、工程概况1三、施工组织布置及规划21、施工组织机构22、进度计划23、资源配置3四、主要施工方案4（一）T梁预制（砼、张拉、压浆）施工41、施工准备42、预制场布置63、模板的铺设、安装74、钢筋骨架的加工绑扎85、波纹管的施工86、混凝土施工97、预应力钢绞线施工118、预应力张拉129、孔道压浆1310、封锚1411、施工安全注意事项1512、T梁预制施工工艺流程1613、预应力张拉施工工艺流程17（二）T梁的运输181、梁场内存梁182、运输线路车辆配置183、T梁的运输及捆扎方案184、安全运输注意事项185、安全保证措施196、吊装、运输组织机构及职责197、应急措施20（三）T梁安装施工211、架桥机的安装212、移梁准备工作223、起吊224、行走225、外运226、支座安装237、T梁就位258、架桥机过孔269、T梁架设操作注意事项2710、预应力梁板安装工艺流程29五、工程质量保证体系和保证措施30（一）质量保证体系30（二）质量保证措施331、试验工作的质量保证措施332、测量工作的质量保证措施333、钢筋加工及安装质量保证措施334、模板质量保证措施345、混凝土施工质量保证措施346、预应力体系施工质量保证措施34六、工期的保证措施361、进度保证体系362、工期保证措施37七、安全保证体系和保证措施38（一）安全保证体系38（二）安全保证措施391、现场保证措施392、施工机械的安全措施403、吊装工程安全防护设施414、T梁安装安全措施44八、冬季和雨季的施工措施45（一）冬季施工措施451、气候特点与施工安排452、冬季施工技术措施45（二）雨季施工措施471、掌握天气预报的气象趋势及动态472、合理安排施工473、施工现场做到排水畅通474、混凝土工程47九、环保、水土保持目标与措施481、环保目标482、 成立环保、水土保持工作小组483、环保、水土保持措施49十、附件511、T梁台座验算51（1）20mT梁台座验算51a、参数51b、台座尺寸验算51c、台座地基承载力验算52d、张拉前台座受力验算52e、张拉后台座受力验算52f、台座反拱设置及计算53（2）30mT梁台座验算54a、参数54b、台座尺寸验算54c、台座地基承载力验算55d、张拉前台座受力验算55e、张拉后台座受力验算55f、台座反拱设置及计算562、30mT梁跨径尺寸表573、20mT梁跨径尺寸表644、钢铰线理论伸长量计算表68 T梁预制及安装施工方案一、编制依据与原则1、相关标准、规范和施工图（1）招标文件、两阶段施工图设计、实施性施工组织设计；（2）施工调查及现场勘察资料；（3）公路工程质量检验评定标准（JTG F80/1-2004）；（4）公路桥涵施工技术规范（JTG_TF50-2011）；（5）施工现场临时用电安全规范（JGJ462005)；（6）公路工程施工安全技术规程（JTJ07695）；（7）公路工程竣（交）工验收办法（交通部令）；（8）湖北省高速公路建设标准化指导意见（安全生产管理） ；（9）建筑施工高处作业安全技术规范 ；（10）法律、法规对质量、水土保持、环境保护、安全管理的规定；（11）我单位从事类似工程的施工经验及资源情况。2、编制原则（1）严格遵守招标文件明确的设计规范，施工规范和质量评定验收标准。（2）坚持技术先进性，科学合理性，经济适用性，安全可靠性与实事求是相结合。（3）对施工现场坚持全员、全方位、全过程严密监控，动态控制，科学管理的原则。二、工程概况本标段为湖北保宜高速公路宜昌段BYYCTJ-3合同段，本合同段路线起点（K95+800）位于远安镇金家冲，与第2合同段的终点相接。终点设在花林寺镇高楼村，桩号为K109+281.698，路线全长13.481Km。我标段共有14座大桥，桥梁预制、安装数量大：本合同段共有先简支后连续30米预应力混凝土T梁765片，20米预应力混凝土T梁475片，梁场布置在K104+077K104+975处，工程具体情况见下表：序号桥名中心桩号运距（Km）T梁类型T梁片数1金家冲2号大桥K96+0178.5 30m802车家冲大桥K96+3518.1 30m503杨家坝1号大桥K97+2467.3 20m1404杨家坝2号大桥K97+5157.0 30m605杨家坝3号大桥K97+8396.7 30m406傅家台大桥K98+5026.0 20m1607黄家口大桥K100+1344.4 20m908董家冲大桥K101+2073.3 30m909望家冲大桥K102+6661.8 30m6010余家冲大桥K103+9840.5 30m6011龙家冲大桥K105+1410.6 20m8512张家冲大桥K107+1402.6 30m6013肖家塘大桥K107+9913.5 30m9014向家巷大桥K108+5564.1 30m175合计-76520米T梁预制方量、重量：a边跨边梁 16.20m3 46T/片 b边跨中梁 15.67m3 45T/片c中跨边梁 15.85m3 45T/片 d中跨中梁 15.40m3 44T/片30米T梁预制方量、重量：a边跨边梁 29.31m3 83T/片 b边跨中梁 28.78m3 81T/片c中跨边梁 29.45m3 83T/片 d中跨中梁 29.00m3 82T/片三、施工组织布置及规划1、施工组织机构项目部组织机构图2、进度计划在2012年10月30日之前完成梁板预制施工；在2013年01月30日之前完成梁板安装施工。3、资源配置a、劳动力配备情况工种普工钢筋工模板工砼工电工机修工电焊工机械司机测量工合计人数102040205530405175b、机械设备配置主要施工机械表序号设备名称单位型号规格国别产地额定功率生产能力原投标数量（台）现计划数量（台）预计进 场时间1水泥混凝土拌合站座HZS60中国南京60m3/h60m3/h290m3/h/1座2011.9座HZS60中国南京60m3/h60m3/h190m3/h/1座2011.92砼运输罐车台JC6Q中国南京6 m3 6 m3 662011.9台JC6Q中国南京6 m3 6 m3 772011.93发电机组台120kw中国南京120kw120kw12011.94预应力张拉设备台YDC200中国西安200t200t222012.35数量控张拉设备台YDC250中国西安250T250T112012.36架桥机套EBG130中国江西130t130t212012.3套EBG150中国南京150t150t312012.37燃煤蒸汽锅炉套DZL0.5中国河南22012.38龙门吊台HC50中国河南22012.39龙门吊台HC10中国河南22012.310龙门吊台HC5中国河南12012.311真空压浆设备台MBV80中国河南2.5KW22012.312T梁模板套20m/30m5/7.52012.313附着式振动器台变频中国河南1.5KW1002012.314电焊机台BL500152011.1015波纹管压管机台中国河南12012.316数控钢筋弯曲机台LHB225KW12011.1017数控钢筋弯箍机台GF202.2KW12011.1018钢筋滚焊机台LH250035KW22011.1019钢筋切断机台LHS10025KW22011.1020钢筋调直机台GW504KW12011.1021运梁拖车台中国河南42012.322配电箱台中国江西42012.323插入式振捣器个42012.324水泥浆搅拌机台1000r/min12012.3四、主要施工方案（一）T梁预制（砼、张拉、压浆）施工1、 施工准备(1)技术准备a、收集工程相关技术资料，包括工程设计图纸和技术要求、测量基准点资料、所有施工记录报表、备齐工程相关技术规范、施工规程、验收标准以及以往类似工程施工经验等。b、熟悉和会审施工图纸：由项目经理为首，项目技术负责人牵头，组织项目工程施工，技术管理人员熟悉施工图纸，理解、领会设计意图。c、由项目经理主持，项目技术负责人组织各专业技术人员，阐明本项目施工方案、施工方法、项目组织和工程进度、机械配置、劳动力计划以及质量、工期、安全、文明环境卫生施工的保证措施等。力求针对本项工程施工的特点和难点，做到切合现场实际、提高预见性和可行性建议，报监理业主审批，并严格执行。d、技术交底：开工前，项目技术负责人负责组织参加
