S331一级公路D标段施工图设计.doc

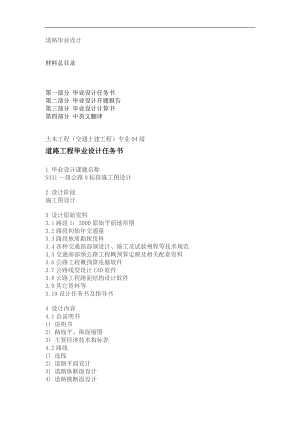

道路毕业设计  材料总目录 第一部分 毕业设计任务书第二部分 毕业设计开题报告第三部分 毕业设计计算书第四部分 中英文翻译土木工程（交通土建工程）专业04级道路工程毕业设计任务书1 毕业设计课题名称S331一级公路D标段施工图设计2 设计阶段施工图设计3 设计原始资料3.1路段1：2000原始平面地形图3.2路段初始年交通量3.3路段地质勘探资料3.4各种交通部部颁设计、施工及试验规程等技术规范3.5交通部部颁公路工程概预算定额及相关配套资料3.6公路工程概预算电脑软件3.7公路线型设计CAD软件3.8公路工程路面结构设计软件3.9其它资料等3.10设计任务书及指导书4 设计内容4.1总说明书1) 说明书2) 路线平、纵面缩图3) 主要经济技术指标表4.2路线1) 选线2) 道路平面设计3) 道路纵断面设计4) 道路横断面设计5) 路基土石方的计算与调配4.3 路基、路面及排水1) 路基挡土墙的设计2) 沥青混凝土路面设计3) 水泥混凝土路面设计4) 排水系统设计4.4 施工组织与概预算1）路段工程量计算2）施工图预算的编制3）施工组织设计的编制4）施工网络图的绘制5）施工技术方案的编写6）工程材料的技术要求及检验方法7）工程机械及人工、材料的选用及施工安排8）根据以上各项计算成果，编写工料机使用一览表，需求量计划。4.5 路线设计、路面结构设计、工程预算造价的计算机复核计算（电算）4.6 AutoCAD技术施工图的绘制4.7 相关英文翻译一篇4.8 答辩书面汇报材料（不少于1500字）5 应交成果5.1计算说明书（A4）含中、英文摘要、目录、前言、设计任务书等内容。记录整个设计的过程、思路及计算步骤。5.2设计施工图表(A3)具体包括：（1）公路的平、纵、横断面设计成果（图表及计算书）（2）路基挡墙设计成果（图表及计算书）（3）水泥混凝土路面结构设计成果（图表及计算书）（4）沥青混凝土路面结构设计成果（图表及计算书）（5）公路排水系统设计成果（排水系统平面布置图及断面大样图等）（6）工程量计算书及工程量清单（表格）（7）施工图预算书（手工计算结果，含全部表格及说明）（8）施工组织设计（说明及图表，含时间和空间设计成果）（9）工程施工网络图及时间优化设计（网络图及参数计算）（10）施工技术方案说明文件（主要工程的施工技术方案及说明）（11）工程材料的选用说明、质量要求及检验方法说明（工程主要材料）（12）水泥混凝土与沥青混凝土的配合比计算与强度检测说明（13）人工、材料及工程机械的选用说明及施工安排说明（14）工、料、机使用一览表及需求量计划表（15）施工图设计计算机复核结果（电脑输出结果）（16）预算价目计算机复核结果（电脑输出结果）（17）用AutoCAD技术绘制的部分施工图纸5.3英文翻译原文、译文5.4答辩书面汇报材料6毕业设计时间及阶段安排总时数为16周 (3月1日6月20日)，其中毕业设计、毕业实习14.5周，成果评阅、审阅1周，答辩0.5周。设计过程分为6个阶段：第一阶段：道路线形设计（选线、平、纵、横设计及计算）（3周）第二阶段：毕业实习（1周）第三阶段：道路结构设计（路基、路面及附属设施）（3周）第四阶段：施工组织与概预算及施工技术方案等的编写（3周）第五阶段：电算及打印出图、整理成果（3周）第六阶段：撰写答辩书面汇报材料、成果评阅、审阅、答辩（1.5周）每阶段成果均应按时上交检查。7学生一人一题任务分配表任 务 分 配 表编号 课题名称 路线 交通量 水泥砼路面 沥青砼路面 挡土墙1 邮兴一级公路 G标段施工图设计 1 X2 4 S2、H L2、J D、G备注：X路线地形图；J交通量组合；V设计车速；D地质资料；C水泥混凝土；A沥青混凝土；H二灰碎石；J水泥碎石B水泥砂砾；K二灰土；T112%石灰土；T210%石灰土；M级配碎石；N石灰土碎石；(？)待算厚度的结构层附：路段初始年交通量(辆/日、交通量年平均增长率为5%)小客车 解放CA10B 解放CA30A 东风EQ140 黄河JN 150 黄河JN 162 黄河JN 360 长征XD160 交通SH 141若干 160 180 220 110 200 220 150 180设计车速V1=80Km/h路段地质勘探资料D2：道路沿线地质为砂性土，18.0KN/m2，计算内摩擦角37º，地基容许承载力为300 Kpa。地下水埋深平均为1.0m。公路自然区划1区。挡土墙形式：挡土墙形式 代号 挡土墙形式 代号 挡土墙形式 代号重力式路肩墙（仰斜） A 重力式路堤墙（仰斜） D 加筋挡土墙（十字板） G重力式路肩墙（俯斜） B 重力式路堤墙（俯斜） E 加筋挡土墙（六角板） H重力式路肩墙（垂直） C 重力式路堤墙（垂直） F 加筋挡土墙（矩形板） I      建筑科学与工程学院本科生毕业设计（论文）开题报告表（07/08学年，第2学期）_土木工程系土木工程（交通土建方向）专业                                  表四学生姓名  学号  班级 0406课题名称 S331一级公路D标段施工图及施工组织设计课题来源 结合生产实际 指导教师 吴正光  开题报告内容：（调研资料的准备，设计目的、要求、思路与预期成果；任务完成的阶段                内容及时间安排；完成毕业设计（论文）所具备的条件因素等。）1，已收集的资料有：任务书，图纸，规范等。具备开题条件。      2，综合运用在大学期间所学的基础理论和专业知识，进行道路邮兴一级公路 G 标段施工图及施工组织设计设计。提高对公路工程进行施工组织设计的能力，进行工程量计算和对工程造价进行分析计算等实际问题的能力。       培养对技术资料，提高计算、绘图和编写技术文件的能力。培养建立理论联系施加，严谨的科学作风。       3，通过调查研究和分析讨论，掌握所设计课程的有关结构构造，使用功能及质量要求。         正确进行道路的路线平、纵、横设计和路基、路面结构设计，路基挡土墙设计及稳定性分析等。正确绘制工程设计图。正确进行道路工程的结构分析，造价分析，职工技术参数计算。       4，先后顺序为：手工选定线、路线、路基、路面、施工组织、施工方案、工程造价等方面的设计计算。最后电算复核并优化，打印，装订成册。 5，设计阶段分：   13周，路线设计                         45周，路基设计                         6周，路面设计                         78周，施工组织设计                         912周，上机电算                         1314.5周，准备答辩        6， 设计条件具备：指导老师已明确，各项准备工作均已完成。设计所需的资料等已准备完善，教室已确定。        7，本人将在老师的指导下在毕业设计中认真、仔细、努力工作，一丝不苟，遵照相关规范、规定，顺利、圆满地完成设计任务！ 指导教师签名：                                 日期：2008年3月2日课题类型：（1）结合科研；（2）结合生产实际；（3）结合大学生科研训练计划；（4）结合学生科研竞赛；（5）模拟仿真；（6）其他  S331一级公路D标段施工图设计第三部分    设计计算书 小    组：土木工程系道路 2组学    号：姓    名：指导老师：完成日期：2008年6月   建筑科学与工程学院 目  录第一章 公路路线设计  101.1 公路几何指标的计算、确定与复核  101.2  公路选线设计 131.3 公路平面线型设计  161.4 公路纵断面设计 181.5 公路横断面设计  211.6 公路土石方的计算和调配  24第二章 公路路基设计  25    2.1  路基处理方案   25    2.2 路基稳定验算   272.3 公路重力式挡土墙设计  272.4 公路加筋土挡土墙设计  342.5 公路护坡防护设计  402.6 河塘处理设计 40第三章 公路路面结构设计   413.1 公路刚性路面设计  413.2 公路柔性路面设计  463.3 公路路面电算校核设计  51第四章 公路排水设计  574.1公路排水系统设计   574.2公路路肩、缘石及分隔带设计   58第五章 施工组织设计  585.1 编制依据  585.2 工程概述  595.3 编制要点  605.4 工程施工方法概述  605.5 施工平面图布置  615.6 施工组织管理网络  655.7 逐日施工进度计划  665.8 机械设备使用计划  665.9 工程质量保证措施  675.10工程安全保证措施  71第六章 概预算设计   786.1  工程内容 786.2  技术标准7 86.3  施工方案 786.4  工程量清单 86附:概预算电算校核设计 01表11表共34页参考文献  90毕业设计小结   91     S331一级公路D标段施工图设计摘要：本次毕业设计是平原微丘区的
