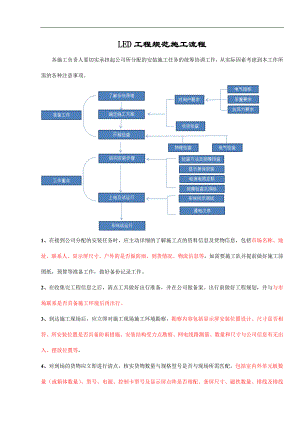

LED工程规范施工流程.doc

LED工程规范施工流程各施工负责人要切实承担起公司所分配的安装施工任务的统筹协调工作，从实际因素考虑到本工作所需的各种注意事项。1、 在接到公司分配的安装任务时，应主动详细的了解施工点的资料信息及货物信息，包括市场名称、地址、联系人、显示屏尺寸、户外的是否做防雨、到货情况、物流信息等，如需要施工队并提前做好施工前图纸，预算等准备工作，做好备份记录工作。2、 在收集完工程信息之后，清点工具做好出行准备，并在公司做备案。出行前做好工程规划，并与与市场联系是否具备施工环境后再出行。3、 到达施工现场后，应立即对施工现场施工环境勘察，勘察内容包括显示屏安装位置设计、尺寸是否相符、所安装位置是否具备防雨措施、安装结构受力点勘察、网电线路测量、数量和尺寸与公司信息有无出入、摆放位置等。4、 对到场的货物应立即进行清点，核实货物数量与规格型号是否与现场所需匹配，包括室内外单元板数量（或箱体数量）、型号、电源、控制卡型号及显示屏点阵是否相配、条屏尺寸、磁铁数量、排线及排线卡数量等，如若发现异常立即与公司联系调换货物保障施工顺利。5、 勘察检测工作完成之后，施工应对内外显示屏框架所需材料进行测算（或联系施工队对现场安装框架所需材料进行测算等）。并对施工所需辅料一次性统筹列单并采购到位，以提升施工效率。6、 敷设主电源线：不在同室取电时须布设线管。室外布线由承包施工方负责隐蔽工程布 管布线及开挖恢复等施工。施工中须避让其他管线并尽量减少施工面积。正在敷设的线 路不得连接电源。安装负责人进行督导。7、 电源连接：首先确认供电端处于“分断”状态，必须自用电端开始连接(如设备开关或设备配电箱等) 。检查用电端连接无误后方可连接供电端，首先连接保护接地，其次连接 零线，最后连接相线。 电源连接后，检查用电端开关或设备配电箱电压，确认无误后“分断”电源。电源线须 依颜色区分地线，零线及 A，B，C 等相线。无条件以颜色区分时，须在线端挂(套)固 定标识区分。8、 线路质量，为保障显示屏安全运行，电源与电源之间连接线均用2.5mm铜芯护套线，电源到板子之间的跨度线路线径为2.5mm单股双芯线路，避免线路过载损烧电源及保证单元板亮度均匀。（国家标准6平方线缆的额定载流量为47A。而我们显示屏所用电源输出为40A。）且所有5V线路禁忌中间有接头现象。9、 通讯线缆的铺设：屏体和控制系统不在同室时须布设线管。室外布线，隐蔽工程，及开挖恢复等施工中须避让其他管线并尽量减少开挖面积，安装负责人进行督导。在调试完毕之后要做标记，便于售后维护，避免客户在使用途中分不清楚。10、 箱体安装：设备搬运：须配备充足人力，确保安全。注意保护设备，不得磕碰造成 设 备外观损坏。准备工作：安装吊装挂件，滑轮，绳索或带锁止倒链葫芦进行提升；提升机构使用前必 须检查稳固性和可靠性。准备足够的安全防护器材，安全帽，安全带等。并将安全带的尾绳就近扣在安全，牢靠的固定件上。 逐行就位：拆开箱体包装，利用吊装设施将箱体提升至钢架，按照箱体编号逐行就位， 就位后的箱体立即进行预紧固，确保箱体稳定。经过调整后完成紧固，再进行上一行箱 体就位。调整：调整箱体发光面不平整度1mm，矫正箱体顶部水平面，侧面垂直面，调整箱体 模组之间缝隙1mm。每行箱体调整前，须拉好水平线，按照水平线对箱体进行调整， 调整后完成紧固。照明设备安装：照明电源不得随意布置，须布设金属或塑胶管线，灯具布置不得影 响通行及安装维修作业。配电箱安装：配电箱安装须牢固可靠。保护接地可靠。11、 磁铁吸附式屏安装：安装结构要保证牢固，木板后墙的每两米间必须有1个挂点以上，每个挂点不少于6个80mm长度钻尾丝，顶部视情况再进行加固，一般两个铝塑板之间有龙骨，或屏正上方有钢骨架可向上再打一些固定钻尾丝。若后为柱子则屏所涉及到的每个柱子均要做支撑点，柱子间隔过大则需要在屏框内侧上方加固一根角钢，避免屏体下垂。影响美观和安全。单元板平整度调整和吸铁接触面问题：无论室内与室外显示屏，大多现在都用的是磁铁式的安装方法，这个方法的优点就是便于调整平整度和维护便利，所以我们不能忽略这种安装方法其本质的用途，那就是平整度。关于有些屏容易掉板子的情况，其原因不外乎两种,第一种是磁铁的吸力问题，这个属于磁铁质量问题很少见。第二种是磁铁与背条接触面不够大所造成的，我们在施工的时候可再做进一步改善，改用宽一些的背条及调整好背条的位置与单元板之间的衔接。12、 完工清场：施工完毕的要进行场地清理，注意保护已装修完毕的墙面和地面。显示屏调试完毕之后对于屏幕表面的泡沫必须进行清理，以达到最佳显示效果。13、 培训并签安装确认单：全面安装调试完毕之后，要对客户进行使用培训，电子档文件、简单故障处理方法、常用操作步骤、报修电话等资料要完备。要求客户可独立操作使 用，并签回安装确认单。
