南阳建业森林半岛(五期)工程施工组织设计.doc

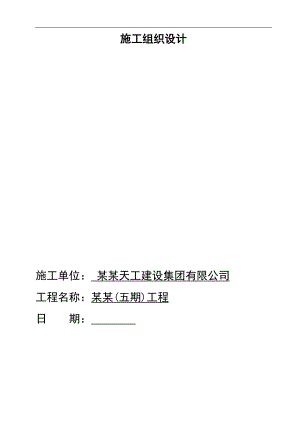

施工组织设计施工单位： 某某天工建设集团有限公司工程名称：某某(五期)工程日 期： 第一章 工程概况第一节 工程概况一、建设项目概况某某五期工程项目，位于健康路与三号路交叉口，由某某天工建设集团有限公司施工。项目总建筑面积11580.16m²。本楼建筑结构为框架结构；建筑耐火等级为二级，屋面防水等级为级；建筑合理使用年限50年。南阳建业森林半岛五期教学楼楼长为52.10米，宽为54.05米；宿舍楼长为40.8米，宽17.2米；行政办公楼长34.40米，宽12.00米；餐厅长18.90米，宽21.00米。地梁、承台C35，框架柱、框架梁砼强度等级为C35。钢筋采用HPB300级钢、HRB400级钢，结构主筋焊接或搭接。±0.000以下墙体采用MU15烧结煤千石砖，M7.5水泥砂浆，±0.00以上墙体采用B06级加气混凝土砌块，M5混合砂浆。二、工程构造简要【基础】本工程基础基础形式为独立基础，条形基础，基础底面标高为-4.5m、-3.6 m 、-4.1 m 、-3.9，基础垫层砼采用C15。【主体】框架柱、框架梁、单梁及过梁砼强度等级为C30。钢筋采用HPB300级钢、HRB400级钢，结构主筋焊接或搭接。【砌体围护】±0.000以下墙体采用MU15烧结煤千石砖，M7.5水泥砂浆，±0.00以上墙体采用B06级加气混凝土砌块，M5混合砂浆。【屋面】屋面分为上人屋面和不上人屋面，防水等级一级。水落管采用直径100的PVC内螺旋的外排水方式的雨水管。 【门窗】门主要为木质门。12YJ4-1、-2。【楼地面】楼面12YJ7-1楼【内装饰】内墙采用12YJ7-1内墙1、内墙2、内墙3，顶棚采用12YJ7顶1、顶4。【建筑电气】本工程的照明、配电系统均采用单芯铜线，电话线采用RVB-2线；走线全部穿钢管暗敷，主要灯具有防爆灯具和应急灯等。【防雷接地】采用TN-C-S系统，防雷接地、重复接地共用接地装置（利用柱钢筋作引下线、基础做接地装置，接地电阻为R10），在电源及金属管线引入处实施总等电位连接，要求所有正常非带电金属体均需与防雷接地系统有可靠连接。三、场地、地质气象条件及其它在本地区内建设此工程，按可能的开工时间在拟定工期内，主体施工将处于雨季施工阶段，室外装饰施工阶段将在冬季。工程基础施工不需要降水。第二节 工程建设目标一、工期目标：个日历天。二、质量目标：达到“合格主体”质量标准。三、文明施工目标： 第三节 编制依据一、编制依据（一）施工招标文件（二）施工图纸（三）国家现行施工规范、规程1. 由甲方提供的岩土工程勘察报告2. GB 50352-2005 民用建筑世纪通则 3. GB 50009-2011 中小学建筑设计规范 4. GB 50010-2010 混凝土结构设计规范 5. GB 50011-2010 建筑抗震设计规范 6. GB 50007-2011 建筑地基基础设计规范7. GB 50003-2011 砌体结构设计规范8. GB 50068-2001 建筑结构可靠度设计统一标准 第二章 项目施工管理组织及管理人员安排职责分工一、项目组织机构设置本工程是我公司展示实力，塑造形象的窗口工程。根据招标文件精神，结合我单位综合实力情况，针对本工程特点，我公司决定选派有丰富管理经验及同类工程施工经验的管理人员和技术骨干，组成精干高效的施工项目经理部，为业主提供优质完善的服务。公司对工程特别重视，将根据工程需要及时从全公司范围内调剂施工人员、机械设备和资金，为工程顺利进行创造条件。项目经理部严格按项目法施工，对施工全过程进行管理，接受业主指令，代表本企业履行施工合同；对本工程施工实行统一计划、统一组织、统一指挥、统一管理。项目经理部组织见下页图：（一）项目经理职责1.代表公司严格履行合同，为用户提供满意产品。2.对工程实施全程负全面管理责任，是安全、质量的第一责任人。3.建立实施和保持项目质量保证体系。参与编制和领导实施项目施工组织设计和项目质量计划。4.为保证实施公司的质量目标在项目上配备高素质人才，明确各类人员的管理职责。加强项目部人员管理和考核，提高其业务素质。5.负责在项目上实施质量计划，接受内部质量审核，参加管理评审，对审核中或管理评审中发现的问题及时予以纠正。6.定期组织工程质量检查、评定。7.主持召开项目部生产会，每周不能少于三次。8.负责工程费用资金的计划和调配。（二）项目副经理职责1.对项目经理负责，管理好施工生产、进度、质量、安全等工作。2.对内负责贯彻公司的质量方针，项目的质量目标。实施、改进和保持项目质量体系的正常运转、有效运行。3.对外代表项目部接受业主和监理单位的质量检查、评定、处理和协调承包方之间的质量管理和质量保证事宜。项目总工程师综合办公室施工技术科质量安全科物质设备科试验室经济核算科抹灰专业队防水专业队水电安装队装饰专业队砌体专业队主体框架专业队项 目 经 理各专业施工队按五科一室设置相应的专业管理人员施 工 班 组项目副经理项目部组织体系图4.合理组织文明施工、安全生产。5.组织资源配置，建立健全各类管理制度6.负责质量检查、评定的准备工作，负责具体落实会议上的各项决定。（三）项目总工的职责1.负责项目部技术管理，领导、监督施工员严格按照规范、标准、合同施工。处理施工过程中的技术问题。2.编制、实施项目施工组织设计和项目质量计划，并负责施工过程中的修改、审核以及特殊过程技术交底的编制、实施。3.监控项目质量体系运行，指导监督管理人员的质量记录。4.负责分项、分部工程的质量评定，参加工程质量等级的评定。 （四）综合办公室负责工程进度计划、生产调度、施工现场平面管理、各专业的协调，以及治安、消防、企业CI形象、文明施工等管理。（五）施工技术科负责工程技术管理、施工技术方案和措施的编审，对施工队技术交底，解决施工技术问题以及技术资料等工程档案的管理工作。（六）质量安全科负责工程质量的跟踪检查及预控以及施工现场的安全监督工作。对进场职工进行安全、文明、质量、思想教育等，提高职工素质、思想意志。（七）物资设备科负责施工材料、设备的采购、供应和施工机具的调配租赁工作。（八）经济核算科负责工程合同管理、工程预决算、材料和机械需用量计划的编制工作，以及工程资金费用的计划，进行工程成本的控制和核算。第三章 主要施工方法第一节 施工部署及施工顺序一、施工总体原则贯彻先地下、后地上，先结构、后围护，先土建、后装修的原则，充分利用平面、空间和时间，组织立体交叉作业，调配好各工种协调工作、流水作业，做到科学管理、均衡施工。针对工程特点，合理高效使用施工资源，创造有效的交叉施工面，平衡用工高峰。二、施工顺序及施工段施工顺序及流向该工程主导施工顺序：基础主体框架砌体屋面内、外装修尾工等（水电等安装穿插配合在土建施工中进行）。1.基础阶段施工工艺流程：平整场地测量放线土方开挖基础施工回填土。2.基础、主体主要施工顺序：基础垫层基础钢筋绑扎柱混凝土浇筑回填土地梁钢筋绑扎地梁模板安装浇筑混凝土一层柱钢筋绑扎柱模板安装、加固、校正柱混凝土浇筑梁底模安装、钢筋绑扎一层梁侧模板现浇板模板支撑、加固板钢筋绑扎，预埋件安装、加固并校正梁、板混凝土整体浇筑养护、拆摸二层六（五）层框架施工同第一层养护、拆摸。3.室内装修工程施工工艺流程：抄平放线墙体装修天棚抹灰楼地面门窗扇安装油漆。室外装修施工工艺流程：外墙装修台阶、坡道、散水竣工验收。内装修自上而下进行。外装修与内装修平行进行。施工段的划分本工程主体依设计后浇带将每层分为两个施工段，采用控制人力的方法同步施工。在室内外装修施工中将每层划分为一个施工段，在同一层中不再划分施工段。三、混凝土的搅拌砂浆搅拌站内设置2台350L滚筒式搅拌机，设专人监督计量、现场检查。四、垂直和水平运输方式水平运输采用1台机动翻斗车和8辆手推车（临时随用随租）。机动翻斗主要用于土方和周转材料的运输。第二节 主要分项工程的施工方法一、土方工程（一）土方开挖1.本工程采用墙下条型基础，土方施工采用机械整体大开挖，局部用人工配合。机械采用一台履带式反铲挖掘机，多余土方运送到甲方指定的地点堆放。挖到距离基底20cm左右时，由测量人员抄平，确定基底的具体位置后进行人工清底。基坑开挖时，如果发现局部软弱土质，应按照设计要求，清除软弱土后，用级配砂石分层回填。2.基坑清底后会同设计单位、建设单位、监理单位联合进行检查验收，办理地基验槽手续后立即进行垫层施工，防止基底曝晒时间过长。3.基础土方开挖时按常规做放坡处理，土方边坡不需要做护坡处理。4.因该场区的地下水位较深，而本工程基础埋深较浅，因此在施工中不考虑降水工作。（二）土方回填基础施工完后，应及时进行土方回填至自然地坪标高。回填土前应先把坑内的积水、淤泥和杂物清理干净，然后对填方基底和已完隐蔽工程进行检查验收，并做出记录。基坑回填土，基础周围1米范围内回填土以及场内地坪填土，回填顺序由低至高，分层进行，每层虚铺厚度控制在500mm范围以内，施工时分层要均匀，并分层夯实，夯实系数不小于0.94，打夯遍数应根据试验室提供资料确定，但最少不得少于3遍。回填土料应严格控制含水量，施工前应进行检验，当含水量过大，应采用翻松、凉晒、风干等方法降低含水量，或采用换土回填、均匀掺入干土或其他吸水材料等措施；如含水量偏低，则可预先洒水湿润。二、钢筋工程钢筋工程工艺流程见下图。（一）钢筋的检验钢筋应按计划进场，进场后应按规格、批号分别堆放，钢筋进场须有出厂合格证，进场后经监理见证取样，按规定作复试，合格后方可进行加工。在钢筋绑扎前，要进行工序交接检查，核对半成品钢筋的型号、规格、数量、形状、直径、尺寸、弯钩长度和角度等是否与钢筋配料单、图纸相符，核对无误后方可进行绑扎施工。钢筋进场钢筋复验不合格退货钢筋加工成型钢筋配料单半成品检查、验收不合格重新加工至符合要求半成品发放，建立跟踪档案钢筋绑扎自 检不合格的调整返工好质量检验科验收钢筋隐蔽记录监理验收签字同意砼浇灌浇筑混凝土钢筋工程工艺流程图（二）钢筋的制作我公司根据现场状况，计划在本工程的施工场地内、拟建筑工程的东北侧，设置一个钢筋加工车间，所有钢筋均在现场成型，做到集中管理、集中加工。在钢筋车间配备钢筋弯曲机、钢筋切断机、钢筋拉伸机(卷扬机)。钢筋加工设备的详细情况请详见第四章的主要施工机械计划表。钢筋加工严格按有关施工规范和施工图要求的规格、数量、形状和尺寸等进行加工。成型前应对下料尺寸进行严格审核。形状较为复杂的钢筋应在成批成型前进行放样，确认无误后进行批量成型。部分超长钢筋可在施工现场焊接，以方便运输。钢筋成型时应采用以下工艺：钢筋的除锈对于有锈蚀的钢筋必须进行除锈，除锈方法采用机械除锈或冷拉除锈。除锈过程中发现钢筋表面锈蚀严重并已损坏钢筋截面的应剔除不用。
