南湖家苑基坑支护施工组织设计(0320).doc

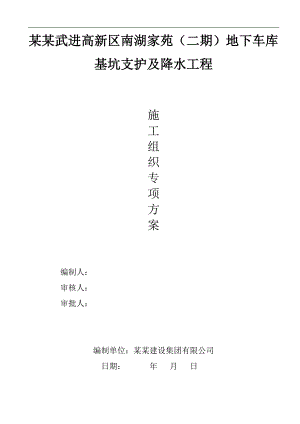

某某武进高新区南湖家苑（二期）地下车库基坑支护及降水工程施工组织专项方案编制人：审核人：审批人：编制单位：某某建设集团有限公司 日期： 年 月 日目 录1 工程概况12 编制依据23 基坑支护设计概况23.1 边坡支护设计概况23.2 基坑降水设计概况53.3 基坑排水设计概况53.4 本工程难点、注意点64 施工方案64.1 施工总部署64.2 专项施工及质量检测要求74.2.1 测量放线74.2.2 土钉墙施工方案94.2.3复合土钉墙施工方法94.2.4降水施工方案104.2.5管井降水方案114.2.6 轻型井点施工方法134.2.7 排水施工方案154.2.8 雨季施工方案155 质量保证措施165.1 质量保证组织措施165.2 土钉墙工程施工质量控制措施175.3 其他关键工序质量及过程控制176 文明与安全施工及保证措施176.1 安全管理体系186.1.1 安全管理方针186.1.2 安全保证体系186.1.3 安全生产责任制186.1.4 安全管理制度196.2 安全生产保证措施206.2.1 基坑临边防护措施（土建施工）206.2.2土方施工安全措施206.2.3防止物体打击的防护措施216.2.4 临时用电系统的安全措施216.2.5 防触电措施226.3 现场文明施工保证体系及措施226.3.1 文明施工保证措施227 施工总进度计划及保障措施237.1 施工总进度计划编制说明237.2 施工总进度计划保证措施237.2.1 组织保证237.2.2 技术保证247.2.3管理保证247.2.4 劳动力保证257.3 机械设备计划257.3.1 拟投入的主要施工机械设备表257.4管理人员及劳动力安排267.4.1 管理人员设置表267.4.2 劳动力需用数量268 工程应急预案268.1 预案处理权限278.2 指挥机构278.3 小组激活时间278.4 联络方式公示278.5 应急救援的职责与分工278.6 潜在事故危险性分析288.7 紧急处理措施298.7.1 紧急处置措施298.7.2 工程抢险措施298.7.3 医用急救措施298.7.4 预防措施309 基坑监测30 附录：1、施工场地布置图 2、基坑监测平面布置图 3、施工进度计划表1 工程概况1.1、本工程位置南湖家苑（二期）地下车库位于某某武进高新区，北靠阳湖路，西依凤栖路，南临吴王浜。1.2、水文地质情况 （1）、土体情况：主要由素填土、粘土、粉土等土体组成。（2）、水文情况：上层滞水含于层素填土中，由大气降水、生活、生产用水等补给，以蒸发、渗流等方式排泄，水位一般为地面下0.81.5m 左右，水位及水量随季节变化，变化幅度一般±1.0m。 浅层承压水主要埋藏于1、1、2、4 层粉土、粉砂中，承压水综合渗透系数取K=0.6 m/d。1.3、周边情况（1）、本场地基坑挖深及影响范围内无市政雨水管、通信线缆等设施，其周围地带无其它地下管线。（2）、场区北侧、东侧、南侧的1#、2#、3#、4#、8#、7#、6#住宅楼在车库施工结束后再开工施工，场区西侧的11#住宅楼已经施工完毕，结构平面距离地下室最近距离为3.1m，现已结构封顶，为桩基础，基础埋深2.5m。 1.4、基坑开挖参数 （1）、±0.00相当于黄海5.65米，地坪标高为黄海4.4米。拟建地下室为框架结构，桩基础。（2）、本基坑等级为二级。地下室基坑坑底标高黄海-0.93m，基坑深度约为5.33m。局部挖深6.03米、6.63米。2 编制依据（1） 某某武进高新区（二期）地下车库基坑支护及降水工程设计图纸及计算书。（2） 建筑基坑支护技术规程（JGJ120-99）；（3） 建筑基坑支护技术规程（DB11/489-2007）；（4） 基坑土钉支护技术规程（CECS96：97）；（5） 锚索喷射混凝土支护技术规范（GB50086-2001）；（6） 建筑地基基础工程施工质量验收规范（GB50202-2002）；（7） 建筑基坑工程监测技术规范（GB50497-2009）； （8） 施工现场临时用电安全技术规范（JGJ46-2005）； （9） 其他有关规程、施工操作规程3 基坑支护设计概况3.1 边坡支护设计概况（1）基坑1-1 支护段（AS、bB、cd、DE、HIiJj、OP段），基坑深5.33米，放1级坡，无平台，坡度为1：1设置3 排土钉，梅花型布置，土钉采用钻机引孔方式成孔，内配一根16钢筋，二次注浆。土钉参数见下表：1-1段土钉设计参数表土 钉编 号长度（m）放坡倾角（°）孔径（mm）水平间距（m）垂直间距（m）芯杆规格14.51：115801.51.516钢筋24.515801.51.534.515801.51.5坡面挂6.5300mm×300mm钢筋网，钢筋网搭接长度不小于300mm，水平压网钢筋（逐排设置）采用1根12（11#楼处212）钢筋，与所有土钉端头焊接相连，钢筋网上端翻向地面1.5m，土钉面板由喷射混凝土形成，面层喷射砼配合比为水泥：黄砂：米石：水=1.0：2.0：2.0：0.5，水泥用采用P.C32.5，砂为中砂，米石粒径<20mm，水灰比为0.5。注浆浆体强度为M10，喷射厚度不小于80mm。施工面层喷射混凝土时遇土质较好的情况下，一次喷射完成；如遇土质不好的情况下，先喷射一层30mm面层，待形成一定强度后补喷50mm。坡面每隔3m布设一个泄水管。（2）基坑2-2 支护段（Ab、BCc、dD、EFGHij、JKMNO段），基坑深5.33米，放1级坡，无平台，坡度为1：0.7设置3排土钉，梅花型布置，土钉采用钻机引孔方式成孔，内配一根16钢筋，二次注浆。土钉参数见下表：2-2段土钉设计参数表土 钉编 号长度（m）放坡倾角（°）孔径（mm）水平间距（m）垂直间距（m）芯杆规格16.01：0.715801.51.516钢筋26.015801.51.536.015801.51.5坡面挂6.5300mm×300mm钢筋网，钢筋网搭接长度不小于300mm，水平压网钢筋（逐排设置）采用1根12钢筋，与所有土钉端头焊接相连，钢筋网上端翻向地面1.5m，土钉面板由喷射混凝土形成，面层喷射砼配合比为水泥：黄砂：米石：水=1.0：2.0：2.0：0.5，水泥用采用P.C32.5，砂为中砂，米石粒径<20mm，米石最大颗粒不得超过20mm，水灰比为0.5。注浆浆体强度为M10，喷射厚度不小于80mm,。施工面层喷射混凝土时遇土质较好的情况下，一次喷射完成；如遇土质不好的情况下，先喷射一层30mm面层，待形成一定强度后补喷50mm。坡面每隔3m布设一个泄水管。（3）基坑3-3 支护段（PQ、RS段），基坑深2.835.43米，垂直开挖，设置4排土钉（第一排不注浆，为击入钢筋钉），梅花型布置，土钉采用钻机引孔方式成孔，内配一根螺纹钢筋（详见参数表），二次注浆。土钉参数见下表：3-3段土钉设计参数表土 钉编 号长度（m）倾角（°）孔径（mm）水平间距（m）垂直间距（m）芯杆规格12.015/1.21.216钢筋29.0151101.21.2518钢筋36.0151101.21.016钢筋49.0151101.21.318钢筋坡面挂6.5250mm×250mm钢筋网，钢筋网搭接长度不小于300mm，坡面水平压网钢筋（逐排设置）采用2根12钢筋，与所有土钉端头（采用2根12L200井字筋与土钉端头焊接）焊接相连，面层喷射砼配合比为水泥：黄砂：米石：水=1.0：2.0：2.0：0.5，水泥用采用P.C32.5，砂为中砂，米石粒径<20mm，水灰比为0.5。注浆浆体强度为M10，喷射厚度不小于80mm。施工面层喷射混凝土时遇土质较好的情况下，一次喷射完成；如遇土质不好的情况下，先喷射一层30mm面层，待形成一定强度后补喷50mm。坡面每隔3m布设一个泄水管。（4）基坑4-4 支护段（Pp段），基坑深2.984.23米，放1级坡，无平台，坡度为1：0.7设置3排锚钉，梅花型布置，土钉采用钻机引孔方式成孔，内配一根16钢筋，二次注浆。土钉参数见下表：4-4段土钉设计参数表土 钉编 号长度（m）放坡倾角（°）孔径（mm）水平间距（m）垂直间距（m）芯杆规格16.01：0.7151101.51.016钢筋26.0151101.51.2536.0151101.51.4坡面挂6.5250mm×250mm钢筋网，钢筋网搭接长度不小于300mm，水平压网钢筋（逐排设置）采用2根12加强筋，每列土钉增加212竖向加强筋。与所有土钉端头焊接相连，钢筋网上端翻向地面至基础边，土钉面板由喷射混凝土形成，面层喷射砼配合比为水泥：黄砂：米石：水=1.0：2.0：2.0：0.5，水泥用采用P.C32.5，砂为中砂，米石粒径<20mm，水灰比为0.5。注浆浆体强度为M10，喷射厚度不小于80mm。施工面层喷射混凝土时遇土质较好的情况下，一次喷射完成；如遇土质不好的情况下，先喷射一层30mm面层，待形成一定强度后补喷50mm。坡面每隔3m布设一个泄水管。（5）基坑5-5 支护段（详见深度分布图），基坑深6.63(6.03)米，放1级坡，坡度为1：1设置4排土钉，梅花型布置，土钉采用钻机引孔方式成孔，内配一根螺纹钢筋（详见参数表），二次注浆。土钉参数见下表：5-5段土钉设计参数表土 钉编 号长度（m）倾角（°）孔径（mm）水平间距（m）垂直间距（m）芯杆规格16.015801.51.516钢筋24.515801.51.516钢筋34.5151101.51.516钢筋49.0151101.51.518钢筋坡面挂6.5300mm×300mm钢筋网，钢筋网搭接长度不小于300mm，水平压网钢筋（逐排设置）采用1根12钢筋，与所有土钉端头焊接相连，钢筋网上端翻向地面1.5m，土钉面板由喷射混凝土形成，面层喷射砼配合比为水泥：黄砂：米石：水=1.0：2.0：2.0：0.5，水泥用采用P.C32.5，砂为中砂，米石粒径<20mm，米石最大颗粒不得超过20mm，水灰比为0.5。注浆浆体强度为M10，喷射厚度不小于80mm
