南广铁路某标段跨线人行天桥实施性施工组织设计.doc

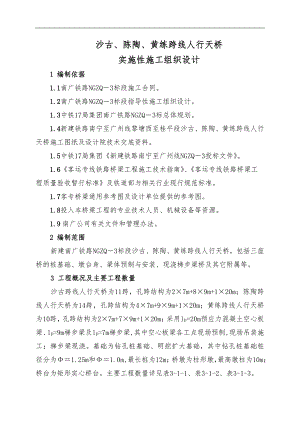

沙古、陈陶、黄练跨线人行天桥实施性施工组织设计1 编制依据1.1南广铁路NGZQ3标段施工合同。1.2南广铁路NGZQ3标段指导性施工组织设计。1.3中铁17局集团南广铁路NGZQ3标总体规划。1.4新建铁路南宁至广州线黎塘西至桂平段沙古、陈陶、黄练跨线人行天桥施工图纸及设计院技术交底资料。1.5中铁17局集团新建铁路南宁至广州线NGZQ3投标文件。 1.6客运专线铁路桥梁工程施工技术指南、客运专线铁路桥梁工程质量验收暂行标准及铁道部与相关行业现行规范标准。1.7客专桥梁通用参考图及设计单位提供的参考图。1.8投入本桥梁工程的专业技术人员、机械设备等资源。1.9南广公司有关文件和管理办法。2 编制范围新建南广铁路NGZQ3标段沙古、陈陶、黄练跨线人行天桥，包括三座桥的桩基础、墩台身、梁体预制与安装、现浇梯步梁桥及其它附属等。3 工程概况及主要工程数量沙古跨线人行天桥为11跨，孔跨结构为2×7m+8×9m+1×20m；陈陶跨线人行天桥为14跨，孔跨结构为4×7m+9×9m+1×20m；黄练跨线人行天桥为10跨，孔跨结构为2×7m+7×9m+1×20m；采用lp=20m预应力混凝土空心板梁、lp=9m梯步梁及lp=7m梯步梁,其中空心板梁各工点现场预制,现场吊装施工；梯步梁现浇。基础为钻孔桩基础、明挖扩大基础，其中钻孔桩基础桩径分为1.25m和1.0m,最长桩为12m；桥墩为柱形墩，最高墩柱为10m；桥台为矩形实心桥台。主要工程数量详见表3-1-1、表3-1-2、表3-1-3。DK15+290陈陶跨线人行天桥主要工程数量 表3-1-1部位项目单位数量下部结构桥台挖基土方（03米）无水m³213基坑回填土m³127回填砂夹卵石（挡墙内+基底）m³74.2基础C35混凝土（H1环境）m³50.4台身及台帽C30混凝土/C35混凝土（H1环境）m³6.0/7.9垫石、挡块及挡墙C30混凝土m³18.1HPB235级钢筋kg100.8踏步及自行车道C25混凝土m³6.6HPB235级钢筋kg334.8桥墩帽梁（含支承垫石）C30混凝土m³44.3HPB235级钢筋kg1171.0HRB335级钢筋kg8430.6立柱C30混凝土m³31.5C35混凝土（H1环境）m³9.9HRB335级钢筋kg8988.0钻孔桩基础d=1.25m钻土/钻石m19.2/3.8C35混凝土桩身（H1环境）m22HPB235级钢筋kg214.0HRB335级钢筋kg2525.2钢护筒（2m/个）个2钻孔桩基础d=1.00m钻土/钻石m81.5/6.5C35混凝土桩身（H1环境）m84HPB235级钢筋kg614.2HRB335级钢筋kg8237.7钢护筒（2m/个）个10部位项目单位数量上部结构l=20m空心板梁C40钢筋混凝土梁m³37.7HPB235级钢筋1224.9HRB335级钢筋6751.5支座钢板31.4150×300×14mm板式橡胶支座块4L=9m梯歩梁C40钢筋混凝土梁m³95.4HPB235级钢筋4167.0HRB335级钢筋18239.4支座钢板101.7踏步及自行车道C25混凝土m³17.1踏步及自行车道HPB235级钢筋1621.8100×200×14mm板式橡胶支座块36L=7m梯歩梁C40钢筋混凝土梁m³24.5HPB235级钢筋1106.0HRB335级钢筋4782.0支座钢板30.0踏步及自行车道C25混凝土m³5.6踏步及自行车道HPB235级钢筋518.0100×150×14mm板式橡胶支座块16桥面铺装C30防水混凝土m³10.1栏杆70mm塑包钢管m651.650mm塑包钢管m638.819mm塑包钢管m1301.5预埋件10×10×1.5cm钢板305.616钢筋280.2其他流水坡M10浆砌片石m³10.5砂夹卵石垫层m³3.0道路顺接碎石路面m³192.5挖方m³550.0回填m³330.0防抛网（9+20+9范围）194.9人行天桥用地亩0.9伸缩缝沥青麻絮填塞1.0钢垫板100×3×3500mm156.1DK13+854沙古人行天桥主要工程数量 表3-1-2部位项目单位数量下部结构桥台挖基土方（03米）无水m³102基坑回填土m³61回填砂夹卵石（挡墙内+基底）m³73.4基础C35混凝土（H1环境）m³33.6台身及台帽C30混凝土/C35混凝土（H1环境）m³6.4/8.5垫石、挡块及挡墙C30混凝土m³21.3HPB235级钢筋kg90.9踏步及自行车道C25混凝土m³6.8HPB235级钢筋kg352.1桥墩帽梁（含支承垫石）C30混凝土m³26.2HPB235级钢筋kg1249.2HRB335级钢筋kg4233.4立柱C30混凝土/C35混凝土（H1环境）m³39.4/1.5HRB335级钢筋kg8544.2挖孔桩基础d=1.25m钻土/钻石m³83/36C35混凝土桩身（H1环境）m³65.0C20钢筋混凝土锁口m³14.6C20钢筋混凝土护壁m³35.2锁口钢筋HRB335kg292.0HPB235级钢筋kg471.1HRB335级钢筋kg5514.5部位项目单位数量上部结构l=20m空心板梁C40钢筋混凝土梁m³37.7HPB235级钢筋1224.9HRB335级钢筋6751.5支座钢板31.4150×300×14mm板式橡胶支座块4L=9m梯歩梁C40钢筋混凝土梁m³84.8HPB235级钢筋3704.0HRB335级钢筋16212.8支座钢板90.4踏步及自行车道C25混凝土m³15.2踏步及自行车道HPB235级钢筋1441.6100×200×14mm板式橡胶支座块32L=7m梯歩梁C40钢筋混凝土梁m³12.2HPB235级钢筋553.0HRB335级钢筋2391.0支座钢板15.0踏步及自行车道C25混凝土m³2.8踏步及自行车道HPB235级钢筋259.0100×150×14mm板式橡胶支座块8桥面铺装C30防水混凝土m³8.5栏杆70mm塑包钢管m509.450mm塑包钢管m499.419mm塑包钢管m1019.4预埋件10×10×1.5cm钢板239.416钢筋219.4其他流水坡M10浆砌片石m³7.0砂夹卵石垫层m³2.0道路顺接碎石路面m³490挖方m³1400回填m³840防抛网（9+20+9范围）194.9人行天桥用地0.6伸缩缝沥青麻絮填塞0.6钢垫板100×3×3500mm98.9DK27+500黄练人行天桥主要工程数量 表3-1-3部位项目单位数量下部结构桥台挖基土方（03米）无水m³118石方（03米）无水m³33基坑回填土m³91回填砂夹卵石m³39基础C35混凝土m³33.6台身及台帽C30混凝土m³14.3垫石、挡块及挡墙C30混凝土m³20.8HPB235级钢筋kg87.9踏步及自行车道C25混凝土m³4.8HPB235级钢筋kg243.9桥墩挖基土方（03米）无水m³293.0石方（03米）无水m³80.0石方（36米）无水m³30.0基坑回填土m³242.0帽梁（含支承垫石）C30混凝土m³37.4HPB235级钢筋kg901.0HRB335级钢筋kg7598.1立柱C30混凝土m³38.7HRB335级钢筋kg8036.7明挖基础C20混凝土m³84.8HPB235级钢筋kg94.0HRB335级钢筋kg74100.7部位项目单位数量上部结构l=20m空心板梁C40钢筋混凝土梁m³37.7HPB235级钢筋1224.9HRB335级钢筋6751.5支座钢板31.4150×300×14mm板式橡胶支座块4L=9m梯歩梁C40钢筋混凝土梁m³74.2HPB235级钢筋3241.0HRB335级钢筋14186.2支座钢板79.1踏步及自行车道C25混凝土m³13.3踏步及自行车道HPB235级钢筋1261.4100×200×14mm板式橡胶支座块28L=7m梯歩梁C40钢筋混凝土梁m³12.24HPB235级钢筋553.0HRB335级钢筋2391.0支座钢板15.0踏步及自行车道C25混凝土m³2.8踏步及自行车道HPB235级钢筋259.0100×150×14mm板式橡胶支座块8桥面铺装C30防水混凝土m³8.3栏杆70mm塑包钢管m489.150mm塑包钢管m479.519mm塑包钢管m979.1预埋件10×10×1.5cm钢板229.916钢筋210.8其他流水坡M10浆砌片石m³7.0砂夹卵石垫层m³2.0道路顺接碎石路面m³63挖方m³180回填m³108防抛网（9+20+9范围）194.9人行天桥用地亩0.6伸缩缝沥青麻絮填塞0.7钢垫板100×3×3500mm107.24 施工总体方案4.1 施工组织机构及施工队伍配置根据该桥的特点、现场
