南京高层全预制装配式住宅楼地面施工方案.doc

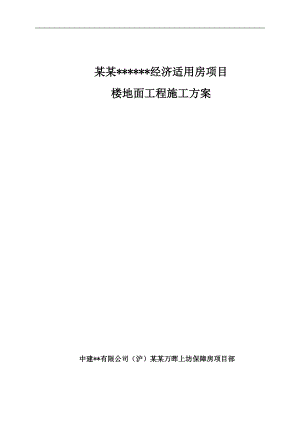

某某*经济适用房项目楼地面工程施工方案中建*有限公司（沪）某某万晖上坊保障房项目部目 录一、工程概况11.1、工程建设简介11.2、工程地理位置及简况11.3、设计说明1二、依据依据4三、施工工艺53.1水泥砂浆楼地面53.2地砖楼地面63.3细石混凝土楼地面63.4复合木地板楼面8四、质量标准9五、成品保护11六、质量控制措施12七、安全环保措施13一、工程概况1.1、工程建设简介1.1、建设工程名称：*经济适用房项目1.2、建设工程地址：某某江宁区上坊1.3、建设单位名称：某某*置业有限公司1.4、监理单位名称：扬州*工程监理有限公司1.5、设计单位名称：某某*设计工程有限公司1.6、施工单位名称：中国建筑*工程局有限公司（沪）1.2、工程地理位置及简况*经济适用房项目4号地块6-01、6-03、6-04、6-05栋及4号地库是由某某市政府投资，中建*施工的政府民生工程。项目位于某某市江宁区上坊镇东麒路，占地面积21758平方米，总建筑面积66858平方米，6-01、03、04栋均为剪力墙结构，地下1层，地上18层，建造高度为56.2m；4号中心地库连接6-016-04栋，结构形式为框架结构，地下室层高为3.4m；6-05栋为全预制装配整体式钢筋混凝土框架加钢支撑结构体系，地下一层，地上15层，建筑高度为45米，建筑面积10380平方米，是全国首栋高层全预制装配建筑。4-6区楼面根据不同的使用部位分别有带细石混凝土垫层水泥楼面、水泥楼面、地砖楼面和细石砼楼面。因此针对不同的楼面做法编制此施工方案。1.3、设计说明本工程楼地面装修做法如下：住宅楼地面装修做法：构造做法（从上到下）使用部位楼面精装修楼面一木地板楼面1. 复合木地板。2. 铺一层2-3厚配套软质衬垫（带防潮薄膜)。3. 15厚1:3水泥砂浆面层。4. 20厚C20细石砼，随捣随找平压光；5. 钢筋混凝土楼板,刷素水泥浆结合层一道。住宅户内除厨、卫外的楼面楼面二水泥楼面(有防水层）1.300*300地砖2.50厚泡沫砼凝土，压实拉细毛。3.2厚JS涂料防水层。4.1:3水泥砂浆找坡，找平，四周做成圆弧状或钝角。5.现浇钢筋混凝土楼板。厨房、卫生间楼面三水泥楼面1、300*300地砖2.10厚1：2水泥砂浆面层压实抹光。（内加5%防水粉）3.板面纵横各刷水泥砂浆一道。4.20厚1：3水泥砂浆找平层。5.钢筋混凝土楼板。封闭阳台楼面四地砖楼面(有防水层）1.10厚防滑地砖（300*300）干水泥嵌缝。2.20厚1：3水泥砂浆结合层。3.2厚JS涂料防水层。4.20厚1：3水泥砂浆找平找坡。5.钢筋混凝土楼板。外走廊楼面五地砖楼面1.10厚防滑地砖（300*300）干水泥嵌缝。2.20厚1：3干硬性水泥砂浆结合层。3.水泥砂浆一道（内掺建筑胶）4.钢筋混凝土楼板。门厅、电梯厅1-3层楼梯间公共走道楼面六水泥楼面1.10厚1：3水泥砂浆面层。2.20厚C20细石混凝土，随捣随找平压光。3.钢筋混凝土楼板,刷素水泥浆结合层一道。4层以上楼梯间管井、设备用房楼面七水泥楼面(有防水层）1.1:2.5水泥防水砂浆找坡1%，最薄处20厚。2.2厚JS涂料防水层，设置于墙根处，上翻250。3.刷素水泥砂浆一道。4.钢筋混凝土楼板。花池、空调平台楼面八细石砼楼面1.40厚C20细石混凝土(内配 200*200钢筋焊接网片)，表面撒1：1水泥中粗砂压实抹光。2.现浇钢筋混凝土楼面自行车库楼面九地砖地面 (防潮，无保温)1.10厚防滑地面砖（300*300）干水泥擦缝 2.撒素水泥面 3.20厚1：2干硬性水泥砂浆粘接层4.刷冷底子油一道，热沥青二道防潮层，厚2.0以上，撒绿豆砂粘牢。 5.60厚C15砼。 6.200厚碎石回填夯实。7.钢筋混凝土楼板。 底层门厅无地下室部分：地面地面一地砖地面(防潮，无保温)1. 40厚C20混凝土，表面撒1:1水泥中粗砂压实抹光2. 刷冷底子油一道，二毡三油防潮层，撒绿豆砂一层热沥青粘牢3. 2mm厚聚氨酯涂膜防水层三遍。4. 20厚1:3水泥砂浆找平层，四周做成圆弧状或钝角。5.60厚C15砼。6. 100厚碎石或碎砖夯实，灌1:5水泥砂浆。7.素土夯实。商铺（除卫生间外）地面二地砖地面(防潮，无保温)1.8-10厚防滑地面砖（300*300）干水泥擦缝2.撒素水泥面3.20厚1：2干硬性水泥砂浆粘接层4.刷冷底子油一道，热沥青二道防潮层，厚2.0以上，撒绿豆砂粘牢。5.60厚C15砼。6.100厚碎石夯实。7.素土夯实。门厅、商铺卫生间1、除特殊注明外，门外踏步，坡道，混凝土垫层厚度做法同相邻室内地面。2、凡室内经常有水房间（包括室外平台），楼地面应找不小于1%排水坡坡向地漏，地漏应比本层楼地面低30mm。3、所有电缆井，管道井每层在楼板处用同层楼板等厚度的现浇C20混凝土做防火分隔. 内配6150双向。不得有空隙。井道检修门下设门槛100高。4、阳台结构板面低于相邻室内板面30，建筑完成面比室内地坪低30。5、上、下跑楼梯的踏步，完成面应在同一直线；梯段板下挂落线内嵌专用10*10塑料滴水槽.6、地面基层、垫层、面层施工应符合建筑地面工程施工质量验收规范GB50209-2002。7、楼梯平台面遇窗洞处砌筑宽100，高100挡坎，踢脚与之贯通，并做防护栏杆。8、设备专业预留洞口、现浇楼板上留洞详结构施工图，小于200洞口施工时土建与设备安装工程应密切配合，做好预留、预埋。地下汽车库楼面装修做法：项目构造做法（从上至下）使用部位楼地面楼面一（100厚）水泥楼面表面硬化处理1、40厚C20细石混凝土内配筋4150双向设分隔缝不大于6000x6000（钢筋必须断开），缝内嵌PVC防水油膏2、10厚1:1水泥砂浆面层压实抹光。3、最厚处50厚C20细石混凝土找坡压光。4、自防水钢筋混凝土结构底板（自防水钢筋混凝土抗渗标号P=6，自防水混凝土内掺混凝土高效增强剂）停车场地面楼面二（80厚）地砖楼面1、 参见苏J01-2005-7/32、 50厚C20细石混凝土垫层3、 钢筋混凝土承台板地下室楼梯间楼面三（100厚）水泥楼面1、10厚1:2水泥砂浆面层压实抹光2、20厚1:3水泥砂浆找平层3、70厚C20细石混凝土垫层4、 钢筋混凝土承台板设备用房（水泵房变电所除外）楼面四（300厚）水泥地面1、20厚1:2.5水泥砂浆面层2、素水泥浆结合层一道3、280 厚(最高处) C10号混凝土垫层找坡1%坡向排水沟4、钢筋混凝土承台板水泵房二、依据依据建筑工程施工质量验收统一标准 GB50300-2001建筑地面工程施工质量验收规范 GB50209-2002混凝土结构工程施工质量验收规范（GB50204-2002） 建筑装饰装修工程质量验收规范（GB50210-2001）住宅装饰装修工程施工规范（GB50327-2001）建筑施工现场供用电安全规范（GB50194-93）建筑施工图纸及变更三、施工工艺3.1水泥砂浆楼地面1、工艺流程基层处理找标高、弹线洒水湿润抹灰饼和标筋刷水泥浆结合层铺水泥砂浆面层木抹子搓平铁抹子压第一遍第二遍压光养护（1）基层处理：先将基层上的灰尘扫掉，用钢丝刷和錾子刷净、剔掉灰浆皮和灰渣层，用10%的火碱水溶液刷掉基层上的油污，并用清水及时将碱液冲净。（2）找标高弹线：根据墙上的+100cm水平线，往下量测出面层标高，并弹在墙上。（3）洒水湿润：用喷壶将地面基层均匀洒水一遍。（4）抹灰饼和标筋：根据房间内四周墙上弹的面层标高水平线，确定面层抹灰厚度（约30mm），然后拉水平线开始抹灰饼（5cm*5cm），横竖间距为1.52.00m，灰饼上平面即为地面面层标高。如果房间较大，为保证整体面层平整度，还须抹标筋，将水泥砂浆铺在灰饼之间，宽度与灰饼宽相同，用木抹子拍抹成与灰饼上表面向平一致。铺抹灰饼和标筋的砂浆材料配合比均与抹地面的砂浆相同。（5）刷水泥浆结合层：在铺设水泥砂浆之间；应涂刷水泥浆一道，其水灰比为0.40.5（涂刷之前要将抹灰饼的余灰清扫干净；再洒水湿润），不要涂刷面积过大，随刷随铺面层砂浆。（6）铺水泥砂浆面层：涂刷水泥浆之后紧跟着铺水泥砂浆，在灰饼之间（或标筋之间）将砂浆铺均匀，然后用水刮杠按灰饼（或标筋）高度刮平。铺砂浆时如果灰饼（或标筋）已硬化，木刮杠刮平后，同时将利用过的灰饼（或标筋）敲掉，并用砂浆填平。（7）木抹子搓平：木刮杠刮平后，立即用木抹子搓平，从内向外退着操作，并随时用2m靠尺检查其平整度。（8）用铁抹子压第一遍：木抹子抹平后，立即用铁抹子压第一遍，直到出浆为止，如果砂浆过稀表面有泌水现象时，可均匀撒一遍干水泥和砂（1:1）的拌合料（砂浆要过3mm筛），再用木抹子用力抹平，使干拌料与砂浆紧密结合为一体，吸水后用铁抹子压平。如有分格要求的地面，在面层上弹分格线，用劈缝溜子开缝，再用溜子将分缝内压至平、直光。上述操作均在水泥砂浆初凝之前完成。（9）第二遍压光：面层砂浆初凝后，人踩上去，有脚印但不下陷时，用铁抹子压第二遍，边抹压边把坑凹处填平，要求不漏压，表面压平、压光。有分格的地面压过后，应用溜子溜压，做到缝边光直、缝隙清晰、缝内光滑顺直；（10）养护：地面压光完工后24h，铺稻草或其它材料覆盖洒水养护，保持湿润，养护时间不少于7d当抗压强度达5MPa才能上人。3.2地砖楼地面1、工艺流程清理基层、弹线刷水泥素浆水泥砂浆找平层干拌砂浆铺设水泥浆结合层、铺贴地砖修理、灌缝养护（1）清理基层、弹线：将基层清理干净，表面砂浆皮要铲掉、扫净。将水平标高线弹在墙上。（2）刷水泥素浆：在清理好的地面上均匀洒水，然后用扫帚均匀洒刷水泥素浆（水灰比为0.5）。刷的面积不得过大，须与下道工序铺砂浆找平层紧密配合，随刷水泥浆随铺水泥砂浆。（3）干拌砂浆结合层：在砂浆找平层上，浇水湿润后，抹一道50厚的干拌砂浆结合层，应随抹随贴，面积不要过大。（4）铺砖：宜整间一次镶铺连续操作，具体操作时应在水泥浆尚未初凝时开始铺砖（背面应洁净），从里向外沿控制线进行，对正控制线，对好后立即将砖铺贴上；继续铺贴时不得踩在已铺好的砖上，应退着操作。（5）修整：整间铺好后，在防滑地砖上垫木板，人站在垫板上修理四周的边角，并将防滑砖地面与其他地面门口接搓处修好，保证接搓平直。（6）灌缝：拨缝后第二天（或水泥浆结合层终凝后），用白水泥浆擦缝，棉丝蘸素浆从里到外顺缝揉擦，擦满、擦实为
