利洞水电站施工组织设计.doc

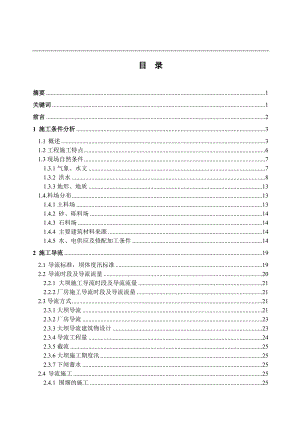

目 录摘要1关键词1前言21 施工条件分析31.1 概述31.2工程施工特点61.3现场自然条件71.3.1气象、水文71.3.2 洪水81.3.3地形、地质131.4.料场分布131.4.1土料场131.4.2 砂、砾料场141.4.3 石料场141.4.4 主要建筑材料来源141.4.5 水、电供应及修配加工条件142 施工导流192.1 导流标准，坝体度汛标准192.2 导流时段及导流流量202.2.1 大坝施工导流时段及导流流量212.2.2厂房施工导流时段及导流流量212.3导流方式212.3.1大坝导流212.3.2厂房导流232.3.3大坝导流建筑物设计232.3.4导流工程量242.3.5截流252.3.6大坝施工期度汛252.3.7下闸蓄水252.4 导流施工252.4.1 围堰的施工252.4.2 导流洞的爆破开挖及衬砌262.5 截流设计272.5.1 截流流量的选择272.5.2截流流量的选择272.5.3 戗堤顶部高程的确定272.5.4 龙口宽度及龙口流速的确定28282.5.5 确定抛投粒径及块石分区282.6 截流施工292.6.1 非龙口段截流施工292.6.2 龙口段截流施工292.6.3 截流进度控制292.7 基坑排水302.7.1 初期排水302.7.2 经常性排水323 主体工程施工333.1大坝333.1.1坝基开挖333.1.2大坝砼浇筑333.2发电引水系统333.2.1施工支洞的布置及断面拟定333.2.2土石方开挖343.2.3砼衬砌343.2.4回填灌浆353.2.5锚杆护坡353.2.6浆砌石353.3厂房及尾水渠353.3.1土石方开挖与回填353.3.2砼浇筑353.3.3浆砌石353.4公路工程施工方法353.4.1土石方开挖与回填353.4.2浆砌石挡墙363.4.3砼浇筑364 施工交通及施工总布置364.1施工交通364.1.1对外交通运输364.1.2场内交通运输364.2施工总布置374.2.1 施工总进度374.2.2编制依据及原则374.2.3施工分区374.2.4 主要控制性进度384.2.5工程筹建期3842.6施工准备期384.2.7 主体工程施工期384.2.8工程完建期395 施工供应395.1施工用电供应395.2砼拌和系统供应395.3机械修配车间、汽车保养站405.4综合加工厂405.5营造布置405.6土石方平衡及渣场规划405.6.1土石方平衡405.6.2渣场规划415.6.3施工临建工程量及占地415.7主要建筑材料415.8主要施工机械设备425.9施工强度及劳动力安排435.9.1施工高峰月平均强度435.9.2劳动力计划和劳动工日43致 谢44参考文献45附录46利洞水电站施工组织设计摘要：本设计采用20年一遇洪水标准对利洞水电站进行施工组织设计，主要内容括工程相关资料，施工导流方案比较，导流施工，截流计算与施工，围堰的设计及施工，导流洞的封堵及基坑排水，趾板、面板施工，坝体填筑，堆石体反向排水及施工总进度等。 利洞水电站采用重力拱坝方案，河床一次截流、土石围堰挡水、隧洞导流、主体工程全年施工方式。施工组织设计中还对料场的选择和开采，施工工厂设施布置，施工总布置，施工交通布置等进行了设计研究。Abstract: This design uses a 20-year flood standard construction design of the Lee dong Hydropower Station, the main content including engineering, construction diversion program, diversion of construction, the closure of the calculation and construction of the cofferdam design and construction guideblock of the flow hole and pit drainage, toe board, panel construction, dam filling, the rockfill reverse drainage and total construction progress. Lidong Hydropower program of the gravity arch dam, the riverbed once closure, retaining rockfill cofferdam, diversion tunnel, the main project construction methods throughout the year. Construction design, selection and exploitation of the material field, construction of plant facilities layout, Construction Layout, construction traffic layout and other design research.关键词：利洞水电站 重力拱坝 施工导流隧洞Keywords: Li dong Hydropower Gravity arch dam Construction of diversion tunnel前言利洞水电站是翁源县涂屋水梯级开发规划中的梯级水电站之一，位于翁源县六里镇辖区内，在已建的双叉角水电站下游，已建的长潭水电站上游之间。其坝址在雷公村上游约500m处的峡谷中，距离翁源县六里镇约12km，距离翁源县城（龙仙镇）约32km。坝址以上流域面积109km2。利洞水电站工程由浆砌石重力拱坝方案、左岸导流隧洞、引水系统、厂区枢纽等建筑物组成。浆砌石重力拱坝最大坝高39m，导流隧洞5m×6.5m（宽×高，中心角180°）拱门型断面，进口底板高程261.0m，出口高程260.4m，隧洞长184.517m，纵坡i0.2% 。 电站采取有压引水方案，选用钢筋砼明管+钢筋砼埋管+隧洞（2719m）+压力钢管（主管长46.41m，支管长20.2m）（528.07m），厂房及开关站选择岸边地面厂房（右岸）。 利洞水电站工程的设计课题，我的主要任务是根据所给的利洞水电站工程基本资料，编制利洞水电站的施工组织设计。设计主要内容有：施工条件分析，基本资料给出的；施工导截流，施工导截流主要包括截流方案的选定，截流时段及流量标准的确定和分流建筑物的设计；主体工程，主要为浆砌石重力拱坝的施工；施工总布置，包括施工道路、施工工厂布置；施工进度计划的编制，即导流计划及主体工程施工进度计划等。由于时间的限制，我的课题主要选择五年一遇洪水标准进行施工导流设计，以及对浆砌石重力拱坝进行详细的施工方案设计。设计成果形式以设计说明书和计算说明书及工程施工图纸为主。 本设计课题，要求我们全面、深刻、细致的了解工程原始资料，灵活运用我们所学过的基础理论和专业知识解决实际问题，将理论与实践结合，做到理论和实践共同提高。此外，本设计课题还培养了我们分析资料，查阅相关书籍、图集的能力。此次设计的完成，有赖于我的导师蔡启龙老师的悉心教导和启发，以及本施工组织设计课题的同学的帮助。通过本次课题设计的完成，我相信在今后的工作中，我能很好的结合相关理论去解决实际工作中遇到的问题。1 施工条件分析1.1 概述 利洞水电站枢纽为等工程，工程规模为小（1）型，永久性主要建筑物中大坝级别为4级，厂房、引水建筑为5级。由砼拱坝、引水系统、电站厂房、永久检修道路等建筑物组成。大坝坝址以上集雨面积109km2，正常高水位295.0m，对应库容332万m3，最大坝高39.0m，坝顶高程299.0m。发电引水系统布置在右岸，洞径2.5m，由钢筋砼明管+钢筋砼埋管+隧洞（2719m）+压力钢管（主管长53.60m，支管长17.60m）。电站装机2×3600kW，主厂房尺寸（长×宽×高）42.72m×16.0m×19.3m。变电站布置在厂房右侧。主体工程量见表1-1。1-1主体工程主要工程量汇总表序 号项 目土方明挖(m3)石方明挖(m3)土石方填筑(m3)混凝土(m3)模板(m2)钢筋(t)帷幕灌浆(m)固结灌浆(m) 第一部分 建筑工程81565.0045447.0023856.0040825.0012583.001200.90978.003632.00 一 挡水工程81565.0045447.0023856.0040825.0012583.001200.90978.003632.00 一）重力拱坝工程16625.009630.00 19198.002680.0095.30978.001143.001明挖土方16625.00 2明挖石方（弱风化） 9630.00 3重力拱坝C15砼 15612.00 4重力拱坝C20砼 3586.00 6锚筋锚杆（25） 9.30 7钢筋 86.00 8帷幕灌浆 978.00 9固结灌浆 1143.0016模板 2680.00 二）引水系统41108.0027057.007732.0017417.006445.00918.60 2489.001明挖土方41108.00 2明挖石方（弱风化） 5874.00 3洞挖石方（弱风化） 21183.00 4土方回填 7732.00 5碎石垫层 1207.00 6C15砼 665.00 7C20砼 13150.00 8锚筋锚杆（25） 21.50 9钢筋 316.60 10钢管 580.50 11M7.5浆砌石
