农村公路桥梁建设工程施工施工组织设计.doc

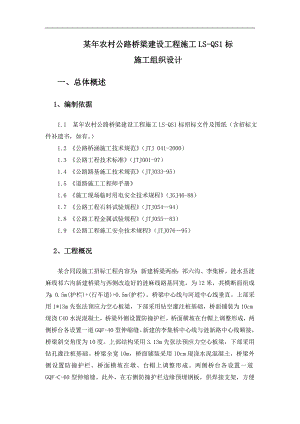

某年农村公路桥梁建设工程施工LS-QS1标施工组织设计一、总体概述1、编制依据1.1 某年农村公路桥梁建设工程施工LS-QS1标招标文件及图纸（含招标文件补遗书，如有。）1.2 公路桥涵施工技术规范（JTJ 041-2000）1.3 公路工程技术标准（JTJ001-97）1.4 公路路基施工技术规范（JTJ033-95）1.5 道路施工工程师手册1.6 施工现场临时用电安全技术规程（JGJ46-88）1.7 公路工程石料试验规程（JTJ05494）1.8 公路工程金属试验规程（JTJ05583）1.9 公路工程施工安全技术规程（JTJ07695）2、工程概况某合同段施工招标工程内容为：新建桥梁两座：祁六沟、李集桥。涟水县涟麻线祁六沟新建桥梁与西侧改造好的涟麻线路基同宽，为l2米，其横断面组成为：0.5m(护栏)+(行车道)+0.5m(护栏)。桥梁中心线与河道中心线垂直。上部采用1*13m先张法预应力空心板梁，下部采用钻空灌注桩基础，桥面铺装为10cm现浇C40水泥混凝土，桥梁外侧设置防撞护栏。桥面横坡在台帽上调整形成，两侧桥台各设置一道GQF-40型伸缩缝。新建的李集桥中心线与涟新路中心线顺接，桥梁斜交角度为10度。上部结构采用3.13m先张法预应力空心板梁，下部采用钻孔灌注桩基础。桥梁全宽10m，桥面铺装采用10cm现浇水泥混凝土，桥梁外侧设置防撞护栏。桥面横坡在墩、台帽上调整形成。两侧桥台各设置一道GQF-C-60型伸缩缝。此外，在右侧防撞护栏边缘预埋钢板，供焊接支架，方便国防光缆过河。二、施工总体布置1、设备、人员动员周期和设备、人员、材料运到施工现场的方法1.1设备、人员动员周期一旦我方中标，我们将认真履行投标书中所作承诺，在7天内先期工程所需人员、机械设备、材料进入施工现场，组织人员进场修建临时道路、便桥，搭设生产、生活等施工营地。1.2 设备、人员、材料运到施工现场的方法人员、材料、机械设备通过陆路进入施工现场。施工期间钢材、木材及钢管、型钢、贝雷架等施工用材，将由汽车经陆路运至施工现场。2、施工平面布置2.1施工部署做好前期施工准备工作，是保证工程按期开工与施工期间能有条不紊、有节奏地组织施工的必要条件之一，必须认真对待。在本工程的施工总体部署上，我们将本着“信守合同、服务业主，科学组织、优化配置，总体安排、阶段控制，安全、优质、文明、高效”的原则，立足于“专业化、机械化、标准化”，确保做到方案科学可行，重点工序、特殊部位施工突出，工期、工序安排科学。在进行大面积施工之前，先进行改河、改路、改渠三改工程的施工，维护当地乡村道路的正常交通，保证水系的畅通，保证施工时不影响当地的生活及生产工作。2.2施工组织机构的设立 为了确保安全、优质、文明、高效地完成该工程的各项施工任务，根据本工程的施工任务及其特点，我企业将选派一批有资质、有专业技术水平、有组织管理能力、善于指挥且主持过大型工程项目的人员，组建精干、高效的施工管理班子，按项目法组织施工，来承担整个工程的过程控制施工。施工组织机构的设置见“拟为承包本合同工程设立的组织机构框图”2.3施工总平面布置2.3.1施工便道可利用老路以及当地公路网络作为便道。2.3.2施工生活用水用电本标段施工用水可从河、溪中汲取，饮用水可临时搭建水塔或蓄水池，并经净化处理后供饮用。施工时考虑由电网接电，与当地的电力部门协调好用电事宜，同时配备发电机组。2.3.3大型临时设施大临设施主要为施工生活营地、混合料拌和场地等。生活营地内主要为办公生活区、业主代表及监理办公用房、食堂、卫浴、厕所、停车场、消防设施等。生活营地严格按照有关安全文明施工的要求进行布置。混合料拌和场地主要为拌和站工区、料场工区等。2.4.4项目部及施工队项目经理部设置点应因地制宜，主要满足项目经理部对外的交通通信方便快捷并且能对施工现场的情况作出快速反应，便于指挥现场施工、要求满足项目经理部地人员的生产生活需要等。施工驻地拟考虑采取租赁民房与自建半永久性临时住房及活动用房相结合的方法解决。拌合站设置在项目部处，路面工程则利用便道快速将沥青运至快速施工现场。施工队伍划分如下：路基施工队：负责标段内路基施工；路面底基层施工队：负责标段内的路面底基层工程施工工作；路面施工队：负责标段内路面施工作业；桥涵施工队：负责标段内桥涵工程施工。3、施工准备3.1前期准备(1)根据施工总平面布置，进行临时工程的规划。(2)立即开始钻孔桩平台、便桥材料的准备，以便装车从驻地运往现场。(3)测量班根据施工图纸的有关控制坐标，对整个工程进行初步复测，以摸清各墩位的确切位置和其他障碍物的情况。3.2技术准备第一批施工人员进场后即展开技术准备工作，技术准备分内业准备和外业准备。(1)内业准备熟悉和审核施工图纸，准备参加设计交底的资料，复核工程数量；编制实施性施工组织设计；临时工程的设计与施工；编制施工工艺标准和保证措施；制定项目部技术管理办法和实施细则；进行岗前技术培训。(2)外业准备现场详细调查；现场交接桩和复测，建立高程和平面施工控制网；测量放样。3.3现场准备根据施工总平面布置图要求，开始进行临时工程的施工。在预制区内设立砼拌合站一座，并设2×1m3的搅拌机一台作为辅助。其他施工现场所需混凝土由拌合站经施工便道便桥快速运至，完成作业。3.4测量工程3.4.1 原始测量控制网点的复测(1)原始平面控制网点的复测按业主或监理提供的原始平面控制网点的等级及相应的测量规范要求，按原始平面控制网点的网形对原始平面控制网点进行复测，并按测量规范的要求进行严密平差。将复测成果报业主或监理。如复测后发现原始平面控制网点发生位移或原始平面控制网点的实际精度达不到相应的测量规范要求，应立即将测量记录、计算方法及计算成果报业主或监理，待业主或监理重新提供原始平面控制网点，按上述方法进行复测，直至原始平面控制网点的精度满足其相应的测量规范要求。(2)原始高程控制网点的复测按业主或监理提供的原始高程控制网点的等级及相应的测量规范的要求，用Leica NA2水准仪，按原始高程控制网点的网形对原始高程控制网点进行复测，并按测量规范的要求进行严密平差。将复测成果报业主或监理。如复测后发现原始高程控制网点发生沉降或原始高程控制网点的实际精度达不到相应的测量规范要求，应立即将测量记录、计算方法及计算成果报业主或监理，待业主或监理重新提供原始高程控制网点，按上述方法进行复测，直至原始高程控制网点的精度满足其相应的测量规范要求。3.4.2 首级控制网点的布设(1)首级平面控制网点的布设根据施工现场的具体地形及施工便道的布置情况，按一级导线的测量规范要求埋设首级平面控制网点。埋设方法：用砼埋设预先在顶部加工好“十”字丝的25螺纹钢筋。埋设好12周后，首级平面控制网点基本稳定，开始用全站仪按一级导线的测量规范要求进行首级平面控制网点的观测，认真作好记录。对首级平面控制网点观测成果进行严密平差，并编制首级平面控制网点观测成果表。将首级平面控制网点观测记录、平差计算表和成果表报业主或监理，待业主或监理验收合格后方可使用。(2)首级高程控制网点的布设利用布设的首级平面控制网点作为首级高程控制网点，用Leica NA2水准仪按四等水准测量规范的要求对首级高程控制网点进行观测，认真作好记录。对首级高程控制网点观测成果进行严密平差，并编制首级高程控制网点观测成果表。将首级高程控制网点观测记录、平差计算表和成果表报业主或监理，待业主或监理验收合格后方可使用。3.4.3 加密控制网点的布设(1)加密平面控制网点的布设首级平面控制网点的布设平均间距为500m，在施工交叉作业过程中可能导致测量视线受阻，以及在下雾天气和夏天的阳光下视线不清或晃动等因素影响施工精度，需对首级平面控制网点进行加密，即加密平面控制网点的布设。另外，为了保证工程的重要结构如桥梁等的测量精度，也需进行加密平面控制网点的布设。根据施工现场的具体地形及施工便道的布置情况，在拟建的道路的左侧或右侧50100m、间隔平均距离为150m 埋设加密平面控制网点。埋设方法与首级平面控制网点的埋设方法一样。加密平面控制网点的观测方法、平差计算方法及编制加密平面控制网点观测成果表与首级平面控制网点的相同。同样要将加密平面控制网点的观测记录、平差计算表和成果表报业主或监理。待业主或监理验收合格后方可使用。(2)加密高程控制网点的布设为了提高施工中测量的进度和精度，同样要对首级高程控制网点进行加密，即加密高程控制网点的布设。利用布设的加密平面控制网点作为加密高程控制网点，用Leica NA2水准仪按四等水准测量规范的要求对加密高程控制网点进行观测，认真作好记录。对加密高程控制网点观测成果进行严密平差，并编制加密高程控制网点观测成果表。将加密高程控制网点观测记录、平差计算表和成果表报业主或监理，待业主或监理验收合格后方可使用。3.4.4 测量注意事项(1)在施工过程中，要对使用的测量仪器进行定期检查，保证所有使用的测量仪器处于良好状态。仪器的主要检查项目如下：水准仪的i角校正。经纬仪、全站仪三轴关系的检测校正。钢尺的校定。(2)在施工过程中，墩、台柱及空心板、箱梁安装以及现浇箱梁的平面位置放样应尽量在视线比较稳定的天气下进行（如每日上午10时前和下午3时以后），测设墩柱各点时均应采用正倒镜法进行放样，再取中值，以消除2C误差及横轴误差的影响。4、施工总体计划本工程主要施工顺序为：在短期内由项目经理带队进入现场后，快速完成便道便桥施工，方便机械及材料的进场。先导测量工作应该做在最前面。测量工作对于路基工程的质量有着至关重要的作用，所以我方拟派位单位有较高技术水平的工程师带队，高效、快速的完成测量工作。待到测量工作完成，桩位复测无误，即刻进行拓宽段路基开挖填筑工作，为路面工程施工作好充分准备。本工程计划工期为：2008年5月15日开工，并于2008年11月30日竣工。总体施工计划如下：桥梁下部结构：2008.6. 1-2008.8.15桥梁上部结构：2008.7.15-2008.9.1桥面工程：2008.9.15-2008.11.15三、主要工程项目的施工方案、施工方法1、路基工程1.1路基工程施工总体方案LS-QS1合同段施工招标工程内容为：新建桥梁两座：祁六沟、李集桥，其中有少许路基路面工程。1.2路基施工工艺和施工方法1.2.1路基施工流程如下：测量放样、砍树挖根(移树)、施工便道填筑清除表土和杂物、开挖临时排水沟路基填筑(开挖)不良地质地段及特殊地基处理路基边坡防护、路基排水验收。1.2.2一般路基1.2.2.1路基填料路基填筑材料则通过汽车运输材料达指定地点，进行路基填筑。填料要求强度CBR值符合规范要求；挖方中的砂泥岩也可混合少量的、类土方进行下路堤填筑。有机质的耕植土和湿度过大的粘土等类土不能用作填料，其只能集中堆砌用于绿化工程。1.2.2.2路基压实路基采用重型击实标准，按照路基设计新规范要求提高压实标准，减少路堤填方的变形及路面结构的开裂，路面底面以下路基不同深度的压实度、填料最小强度和填料最大粒径以及填方路基与构造物衔接处，路基的压实应满足下表要求见下表。每层填土在压实前先整平，自路中线向路堤两侧做2%的横坡，用重型压路机碾压，碾压时遵循先轻后重，先慢后快，先边后中的原则。初压成型后，用推土机再修整，再碾压至压实度满足要求，报检合格后再进行下步施工。路基压实度及填料技术要求项 目 分 类路面底
