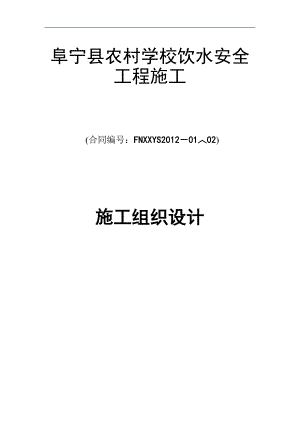

农村学校饮水安全施工组织设计.doc

阜宁县农村学校饮水安全工程施工 (合同编号：FNXXYS20120102)施工组织设计施工组织设计目录第 1 章 工程概况第 2 章 施工总体布置第 3 章 项目组织机构及主要管理人员职责第 4 章 主要分部分项工程施工方案第 5 章 施工机具及劳动力配置第 6 章 施工进度计划及工期保证措施第 7 章 质量保证措施及质量保证体系第 8 章 安全保证措施及安全保证体系第 9 章 环境保护及水土保持措施第 1 章 工程概况1.1 工程概况1、项目概况：项目位于江苏省阜宁县阜城镇、沟墩镇、吴滩镇、陈良镇、施庄镇、三灶镇、郭墅镇、羊寨镇、板湖镇、东沟镇、益林镇、古河镇、罗桥镇13个镇境内，工程建设内容为新建（改造）水源至学校的输水管道38.52km。工程总投资约924万元人民币。2、标段划分：本次农村学校饮水安全工程施工分二个标段公开招标：标段（合同编号FNXXYS201201）为阜城镇、沟墩镇、吴滩镇、陈良镇、施庄镇、三灶镇境内学校饮水安全工程施工，包括管道采购、管道沟开挖、回填，管道安装、管道配件的购置安装及其它配套设施建设。总投资约430万元。标段（合同编号FNXXYS201202）为郭墅镇、羊寨镇、板湖镇、东沟镇、益林镇、古河镇、罗桥镇境内学校饮水安全工程施工，包括管道采购、管道沟开挖、回填，管道安装、管道配件的购置安装及其它配套设施建设。总投资约490万元。第 2 章 施工总体布置2.1 施工总平面布置依据本标工程施工总平面布置的依据是：阜宁县农村学校饮水安全工程施工招标文件2.2 施工总平面布置的原则1、临建项目设置和规模，满足施工需要和施工强度要求。2、临建设施原则上在业主规划提供的场地上布置，必须布置在施工现场或附近的施工设施，尽量少占土地，尽量不破坏或少破坏自然环境。3、临建设施布置主要采用集中布置的方式，供水、供电等必须在现场设置的，采取分散布置的方式，尽量接近负荷中心，做到方便施工，便于管理，降低消耗。4、施工布置满足防火、防爆、安全、卫生要求。5、所建设施必须满足环境保护、水土保持要求。2.3 施工场地选择2.3.1 生产、生活设施场地为便于管理，对施工场地进行统一规划，本标的主要施工临时场地，按需要在施工区现场规划合适位置布置。2.3.2 弃（堆）渣场为防止永久建筑物基础和施工场地的开挖弃渣冲蚀河床或淤积河道，以保护施工开挖边坡的稳定，按业主的指示设置弃渣场。2.4 拟建临建项目（1）施工临时道路（2）供水系统（3）供电系统（4）施工通讯系统（5）机械维护、管道安装系统2.5 施工交通2.5.1 对外交通本工程公路和水路运输便利，能满足工程对外交通需要。2.5.2 场内交通根据已有的场外交通、工程区的地形条件以及本标工程施工需要拟建临时交通。2.5.3 临时道路维护和管理工程施工期间需对场内已有道路和新修临时道路需进行维护和管理：（1）配备洒水车1辆对道路定期洒水除尘；（2）配备路段养护工人，随时对道路情况进行监控，清除路面弃渣，对部分有缺损的路面以及道路标识及时修补、维护；（3）派专人维护道路通行秩序，以免道路堵塞对施工和交通造成影响；（4）在关键路段设立醒目标志牌、警示牌，并保证标志牌完好无损；（5）定期清理排水沟，保证道路排水畅通。（6）为维护好道路两侧的开挖和填筑边坡，我方保证修建道路不危害邻近道路两侧的建筑、设施、植被等。2.6 供电及通讯系统布置2.6.1 供水系统1、施工供水从河中抽取，采用三相潜水泵和单相潜水泵抽水，水池蓄水。生活用水从附近村庄自来水管网接供。2、供水布置（1）供水管路的布置输水管道布置避开建筑物施工区，靠近交通道路，并适应地形条件、缩短线路、减少工程量。生活用水与生产用水管网分别布置。本工程施工用水水质按混凝土拌和用水标准JGJ63-89的规定。（2）消防用水：在地面水池附近设置消防用水系统。工地消防系统用水从地面水池接出（专用管路），在地面水池附近安装水泵直接供给消防用水（水泵应有备用）。另外在施工加工厂相应位置设灭火器、消火栓等设备。（3）取水设施布置设置抽水泵站，设置2台清水泵，单台流量50m3/h，配带功率5.5kW（其中1台备用），供水池抽水使用。在施工区按需要设计多台三相或单相潜水泵，10m3小型水箱蓄水，以满足各施工点用水需求。2.6.2 供电系统1、施工用电负荷施工用电主要由混凝土拌和系统、养护、水泵取水、砂浆搅拌等各种施工机械用电及生产生活照明等组成，其中混凝土拌和系统、砂浆搅拌等用电负荷。2、施工电源在施工场地附近有高压线路和低压线路供施工方搭接电源使用。从电源接线点至本标段施工点的供电线路及设备由我司项目部自行设计、施工和维护管理。我司计划在工程地点利用低压电网供电。为保证施工供电的可靠，对于较重要的施工设备如混凝土拌和、浇筑，等尽可能采用双回路供电。为保证供电安全，严格按照现行规范设计，做好防雷和接地。在运行、维护、管理配电设施时严格按电力系统安全规程要求进行。2.6.3 施工通讯系统施工进场后与当地电信部门协商，安装1部直拨电话，项目部人员每人一台手机，以保证发包人、监理人和承包人之间联系通畅。2.7 混凝土拌和系统2.7.1 概述根据本标施工总进度计划和混凝土浇筑施工安排，混凝土最大月施工强度，在每个施工点采用2台0.5m3型搅拌机拌制混凝土，完全能满足工程施工需要，砼搅拌机布置施工现场。2.7.2 材料储存1、砂石骨料的储存：由于混凝土浇筑用的碎卵石均在砂石料场采购，施工现场砂、石储存可适当减少，现场储存3天砼生产用料即可，其堆存数量保证混凝土的生产需要。2、水泥的储存：水泥的储存量根据按混凝土浇筑5d的需用量设计，水泥的储存量为20t。3、各种混凝土外加剂的储存：将根据实际需用的外加剂的品种（由混凝土施工配合比确定品种）、使用量（由混凝土施工配合比确定每立方混凝土用量结合混凝土的总量、浇筑强度确定）、采购的途径、运输的方式、运距等因素确定实际储存量，暂按一月的使用量储存混凝土外加剂，外加剂储存仓库面积15m2。2.7.3 混凝土拌和系统布置混凝土拌和系统由拌和站、骨料仓、胶凝材料储运部分、外加剂仓储部分、供水、供电等设施组成。根据招标文件施工总布置图的规划，按照就近方便、集中布置、紧凑规划、减少占地面积、减少临建工程量的原则，将混凝土拌和系统布置在施工区内。2.7.4 用于拌和系统的主要施工机械设备用于拌和系统主要的主要施工机械设备为0.5m3砼搅拌机。2.8 临时工厂设施布置2.8.1 临时加工厂由于本工程涉及的管道线路比较长，地点分散，计划在每段位置均设置钢筋加工区域、模板加区域和混凝土拌合区域。模板加区域模板加工厂由模板制作维修、堆存修整、木模板加工制作和修整养护几部分组成，布置在钢筋加工厂旁。车间建筑面积100m2，成品堆存棚80m2。平整场地及工程量：地坪混凝土60m2。混凝土区域混凝土预制厂主要设施为砼搅拌机、给料机、水泥仓棚、人工住房、办公用房、仓库等。合计面积50m2。2.8.2 工地试验室工地试验室布置在预制场内，建立常规的混凝土及土工试验室。承担混凝土配合比设计及试验日常工作和土工试验等。工地现场试验室建筑面积40m2。2.8.3 施工机械修配厂及停放场施工机械修配厂建在项目部附近，并在该场地内设置汽车及各种设备保养系统，占地面积共约300m2。拆洗机件在专设辅助车间里进行，车辆在专设场地冲洗，以方便废油回收和含油废水脱油处理。2.9 生活福利系统根据现场勘察情况，为便于合理将本标的项目部办公室租用民房200m2，各施工点现场施工人员住宿在施工点租用民房。在租用民房营地内主要设生产管理及办公等房屋建筑及设施；职工宿舍、食堂、医务室和公共卫生等房屋建筑及设施；文化娱乐场地及设施。2.10 营地及施工区卫生、环保设施2.10.1 设置废水（油）处理设施在临时生活及生产辅助车间场地，设置废水（油）处理设施，将场地内设施排放的废水（油）处理达标后再排放。2.10.2 设置公共卫生设施在生活区、施工区及作业人员集中的场所，设置公共厕所、垃圾收集点等卫生设施。粪便经化粪设施处理后排放。公共厕所按卫生要求设计，配备自来水、照明等设施，并具备良好的通风、采光条件，及时做好清洁、清运和消毒工作，达到无蛆无蝇。2.10.3 制定环卫制度为了保持施工区和生活区的环境卫生，制定环卫制度，严禁在施工区和生活区周围环境中随地倾倒垃圾，并定时清扫、清运垃圾，运到垃圾处理场处置。配备专职的环卫人员1名，自卸汽车一部。2.11 施工总平面布置图表2.11.1 施工总平面布置图施工总平面图。2.11.2 施工设施用地计划汇总表临时用地表第 3 章 项目组织机构及主要管理人员职责3.1 项目管理机构框图项目经理部项目经理项目副经理技术负责人机电物资科计划财务科安全环保科办公室工地实验室测量队质量管理科工程技术科陆上土方施工队管道铺设施工队土建工程施工队阀门安装施工队3.2 主要管理人员职责3.2.1 项目经理全面负责本工区施工现场的生产管理，负责本区各施工队人员、材料、机械设备等资源。抓好施工中的质量、安全、工期和现场管理工作，处理施工中出现的具体问题，全力协助项目经理做好本项目的管理工作。3.2.2 技术负责人主持编制施工组织设计、主持制定重大施工方案、主持研究重大工程质量事故分析和制定整改方案、参与重大工程质量事故处理、组织编制工程项目质量计划、组织解决施工中的关键技术和重大技术难题，负责新技术、新工艺、新设备、新材料以及先进技术成果在项目上的应用，指导施工技术有效开展技术管理工作。3.2.3 项目副经理负责施工现场的生产管理，按施工组织设计要求具体组织生产，协调现场各施工队人员、材料、机械设备等资源。抓好施工中的质量、安全、工期和现场管理工作，处理施工中出现的具体问题，全力协助项目经理做好本项目的管理工作。3.2.4 财务负责人负责施工财务工作；负责施工生产所需用资金的组织与筹措，保证施工生产资金落实；负责工程计量支付，日常财务报销，季度、年度财务结算和工程竣工决算，各种资金回收及债权的清算。3.2.5 综合管理组负责项目经理部的人力资源、医疗卫生、宣传、治安消防、党政、文秘、接待以及协调等工作。其主要职责是做好工程的后勤保障，参与项目部日常管理工作。3.2.6 施工员负责施工全过程中的技术管理工作，包括施工技术、试验、测量、生产调度等；负责编制施工组织设计、施工工艺及操作细则；负责试验、测量工作，对所有试验项目制定方案并组织实施；负责环境保护方案的制订；对施工过程中出现的问题提出处理方案，负责编制各工序技术文件并进行交底；根据工程特点，组织推广应用新技术、新工艺、新设备、新材料等四新技术成果，参与编制竣工资料和技术总结。3.2.7 安全员、质检员负责本工程的安全、质量管理工作规划，制定安全质量管理办法，负责制定安全质量工作目标、安全质量计
