内蒙某发电厂一期2×60MW机组新建工程施工组织设计.doc

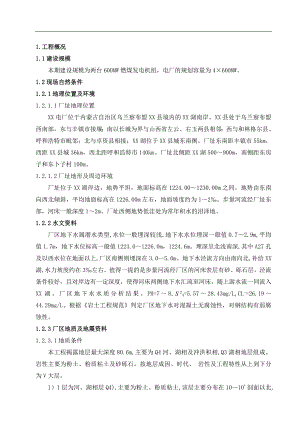

1.工程概况1.1建设规模本期建设规模为两台600MW燃煤发电机组，电厂的规划容量为4×600MW。1.2现场自然条件1.2.1地理位置及环境1.2.1.1厂址地理位置XX电厂位于内蒙古自治区乌兰察布盟XX县境内的XX湖南岸。XX县处于乌兰察布盟西南部，东与丰镇市接壤；南以长城为界与山西省左云、右玉两县相邻；西与和林格尔县、呼和浩特市毗邻；北与卓资县相接；XX湖位于XX县城东南侧。厂址东南距丰镇市55km，西距XX县城36km，西北距呼和浩特市140km。厂址北侧距XX湖500900m，南侧距东房子和东卜子村100m。1.2.1.2厂址地形及周边环境厂址位于XX湖岸边，地势平坦，地面标高在1224.001230.00m之间。地势由东南向西北倾斜，平均地面标高在1226.00m左右，地面坡度约为12。步量河流经厂址东部，河床一般深度12m。厂址西侧地势低洼处为常年积水的沼泽地。1.2.2水文资料厂区地下水属潜水类型,水位一般埋深较浅,地下水水位埋深一般值0.72.9m,平均值1.7m，地下水位标高一般值1223.01226.0m，1224.6m。埋深呈北浅南深,其中A27孔及以西水位在地面以上,厂区南侧则埋深在3.0-5.0m。地下水泾流方向由南向北,补给XX湖,水力坡度约在3左右。值得一提的是步量河流经厂区的河床表层有砂、砾石层，泾流条件较好，且对岸边有一定深度，使得河床两侧地下水汇流至河床，随上游水流一同流入XX湖。厂区地下水水质分析结果。PH=78,24=5.5728.43mg/L,CL-=26.1944.29mg/L。根据岩土工程规范判定厂区地下水对混凝土无腐蚀性，对钢结构有弱腐蚀性。1.2.3厂区地质及地震资料1.2.3.1地质条件本工程揭露地层最大深度80.6m,主要为Q4河、湖相及冲洪积相,Q3湖相地层组成。岩性主要为粉土、粉质粘土及砂砾石。按地层成因、时代、岩性及工程特性从上到下分为V大层。1）I层为河、湖相层Q4),主要为粉土、粉质粘土,该层主要分布在10-10'剖面以北,南侧缺失。该层由南到北逐渐加厚,层底呈缓坡状,坡度在12%。一般层厚2.015.0m,平均层厚7.3m,一般层底标高1212.01225.0m,平均层底标高1219.0m。2）层为河流冲积层(Q4),以粉土为主,并有粉质粘土、粗砾砂。该层在厂址区普遍分布，厚度较为均匀，,埋藏呈南浅北深,一般层底深度9.123.9m,平均层底厚度16.1m，一般层底标高1201.51219.3m,平均层底标高1210.2m一般层厚3.515.8m，平均厚度10.4m。3）层为河流冲洪积层(Q4),以砾砂、园砾为主,交加多层粉质粘土、粉土,形成了较为复杂的砂与土的多层交互。由于为多期冲洪积形成,受沉环境等的因素的影响使得该层在水平及垂直向分布的不规律。该层在厂区普遍分布,单层厚度变化较大,埋藏呈南浅北深向北略有倾斜,一般层底埋深20.034.3m,平均层底厚度28.5m，平均层底标高1197.8m一般层厚3.621.2m,平均层厚12.5m。4）层为河流冲积层(Q4),以粉土、粉质粘土为主,局部夹粗、砾砂。该层在厂址区普遍分布,埋藏深度在55'剖面以北较南侧为浅,厚度亦较小,北侧大部分钻孔揭穿该层,一般层底深度31.756.4m,平均层底深度40.6m,一般层底标高1168.11192.3m，平均层底标高1184.4m一般层厚2.826.9m，平均厚度11.2m。5）层为湖相沉积层(Q3),以粉土、粉质粘土为主,该层埋藏较深,厚度较大,厂区内钻孔未揭穿该层,据附近水文钻孔资料,该层层厚90m左右。厂区地下水属潜水类型，水位一般埋藏较浅，地下水水位埋深一般为0.72.9m，平均值为1.7m，地下水水位标高一般为1223.01226.00m，平均值为1224.6m。埋深呈北浅南深。 厂区地下水质分析结果：PH=78,SO24=5.5728.43mg/L,CI=26.1944.29mg/L。根据岩土工程勘测规范判定厂区地下水对普通水泥混凝土无腐蚀性，对钢结构有弱腐蚀性。1.2.3.2厂址洪水位厂址地处XX湖南岸边，地势较低，步量河又从厂址东部流入XX湖，所以厂址受XX湖高水位及步量河洪水双重影响，根据XX电厂新建工程可行性研究水文气象报告XX湖百年一遇高水位为: 1225.98m。步量河在东房子村断面处百年一遇洪水位为1233.64m。XX湖五十年一遇浪高为：0.62m。1.2.3.3地震烈度 根据中国地震烈度区划图(1990)，厂址区的地震基本烈度为度。厂址50年超越概率10%的地面地震动水平峰值加速度为0.15g，设计特征周期值Tg为0.45s。厂区埋深20m以上的饱和粉土在7度地震时不会发生液化现象。建筑场地类别为类1.2.4气象资料主要气象条件如下表序号项 目单位统计值备注1土壤最大冻结深度m1.432多年最大积雪厚度cm333多年最多大风日数d234多年最多雷暴日数d555多年最多沙暴日数d346多年10min内最大风速m/s20.07多年平均风速m/s2.58多年平均气温5.39最冷月（一月份）平均气温-12.810最热月（七月份）平均气温20.611多年绝对最高气温3612多年绝对最低气温-34.513多年平均绝对湿度%6.314多年平均相对湿度%5415多年平均气压hPa875.216多年平均蒸发量mm1908.817多年平均降雨量mm420.218一日最大降雨量mm94.2全年最大风频为11，盛行风向为WSW全年最小风频为1，盛行风向为SE和SSE冬季最大风频为12，盛行风向为SW和WSW夏季最大风频为8，盛行风向为SW和WSW根据火力发电厂施工组织设计大纲（试行），XX电厂属于类地区。2. 施工范围及主要工程量2.1建筑工程施工范围（在确定的原则范围内，建筑工程包括但不仅限于此）2.1.1 结构部分2.1.1.1 化学水处理站：包括土建工程、室内外设备基础、沟道（排水沟采取防腐措施）、给排水、雨水、暖通、建筑照明等。工程界限为：所有伸出墙外的设施，未特殊标注者均伸至外墙面（或外侧柱轴线外）1m为界属本工程范围。2.1.1.2 工业废水集中处理站：包括废水处理间、酸碱池（包括室外卸酸平台）、配电间控制室、室外废水池。工程界限为：所有伸出墙外的设施未特殊标注者均伸至外墙面（或外侧柱轴线外）1m为界属本工程范围。2.1.2水工建筑部分2.1.2.1 生活污水处理站建筑1）生活污水调节池：生活污水调节池建筑、防水、池顶栏杆。工程界限为：调节池以外墙轴线外1m为界。2）生活污水泵房：泵房建筑、室内外装修、设备基础、上下水、雨水、建筑照明、暖通、防蕾接地、消防系统。工程界限为：控制室以外墙轴线外1m为界。3）生活污水处理室：处理室建筑、室内外装修、设备基础、上下水、雨水、建筑照明、暖通、防蕾接地、消防系统。工程界限为：处理室以外墙轴线外1m为界。2.1.2.2综合水泵房1）综合水泵房：泵房建筑、室内外装修、设备基础、上下水、雨水、建筑照明、暖通、防蕾接地、消防系统。工程界限为：控制室以外墙轴线外1m为界。2） 综合水泵房配电控制室：配电控制室建筑、室内外装修、设备基础、上下水、雨水、建筑照明、暖通、防蕾接地、消防系统。工程界限为：控制室以外墙轴线外1m为界。3）工业消防蓄水池： 工业消防蓄水池建筑、防水、池顶栏杆。工程界限：工业消防蓄水池以外墙轴线外1m为界。4）生活蓄水池：生活蓄水池建筑、防水、池顶栏杆。工程界限：生活蓄水池以外墙轴线外1m为界。2.1.3暖通系统工作范围：本标段工作范围包括岸边循环水泵房及处理室、生活污水处理站及污水调节池、化学水处理站、综合水泵房、工业废水集中处理站、工业废水池等各建筑物的采暖、通风、空调的安装、调试。工程分界：采暖系统的安装工程以建筑物轴线外2米处的室外采暖检查井为界，包括检查井内设置的所有采暖系统入口管道、阀门、仪表、支架等。2.2 安装工程施工范围（在确定的原则范围内，建筑工程包括但不仅限于此）2.2.1 化学水处理站2.2.1.1预处理系统设备2.2.1.2除盐系统设备2.2.1.3化验楼2.2.1.4工业废水处理站2.2.1.5 循环冷却水处理间工程界线以化学水处理设备间外墙轴线外1米为界，水池以池壁外1米为界；化验楼的工程界限位与化学水设备间来除盐水管相接；工业废水处理站以外墙轴线外1米为界；水池以池壁外1米为界；循环水处理间以外墙轴线外1米为界。2.2.2水工部分（安装）2.2.2.1岸边循环水泵房及处理室建筑物及设备安装工程界限：入口以循环水引水明渠起端为界；出口循环水管道和其他管道均以泵房建筑轴线2米为界。2.2.2.2污水调节池、升压泵房及生活污水处理站建筑物及设备安装工程界限：入口以生活污水调节池轴线外3米为界（生活污水水管道进水侧）；出口管道均以处理室轴线外1米为界。2.2.2.3综合水泵房及蓄水池建筑物及设备安装工程界限：入口以蓄水池轴线外3米为界（补给水管道进水侧）；出口管道均以泵房建筑轴线外1米为界。2.2.3电气部分2.2.3.1岸边水泵房1）岸边水泵房厂用电：岸边水泵房380V厂用电岸边水泵房380V低压动力中心。根据工艺需要，设置就地操作箱。2）岸边水泵房滑线。3）岸边水泵房照明和检修系统4）水泵房等照明采用三防灯。5）配电间、控制室及实验室等照明采用荧光灯。6）岸边水泵房检修。7）岸边水泵房接地8）岸边水泵房接地包括室内主接地和设备接地。9）电缆设施：2.2.3.2 生活污水处理站1）生活污水处理站厂用电，生活污水处理站380V厂用电2）生活污水处理站照明和检修系统3）生活污水处理站接地4）电缆设施5）工艺设备成套的电气配电、就地控制设备安装、调试、电缆敷设等。2.2.3.3化学水处理站1）化学水处理站厂用电，化学水处理站380V厂用电2）化学水处理站滑线3）化学水处理站照明和检修系统4）化学水处理站接地5）电缆设施6）工艺设备成套的电气配电、就地控制设备安装、调试、电缆敷设等。2.2.3.4.综合水泵房1）综合水泵房厂用电：综合水泵房380V厂用电2）综合水泵房滑线3）综合水泵房照明和检修系统4）综合水泵房接地5）电缆设施6）工艺设备成套的电气配电、就地控制设备安装、调试、电缆敷设等。2.2.3.5工业废水集中处理站1）工业废水集中处理站厂用电2）工业废水集中处理站滑线3）工业废水集中处理站照明和检修系统4）工业废水集中处理站接地5）电缆设施6）工艺设备成套的电气配电、就地控制设备安装、调试、电缆敷设等。2.2.3.6工业废水池1）工业废水池厂用电2）工业废水池照明和检修系统3）工业废水池接地4）电缆设施5）工艺设备成套的电气配电、就地控制设备安装、调试、电缆敷设等。2.2.4控制系统1）岸边循环水泵房控制以及循环水泵房控制室内控制设备及所有热控系统现场仪表与现场控
