内陆口岸沥青面层工程施工组织设计.doc

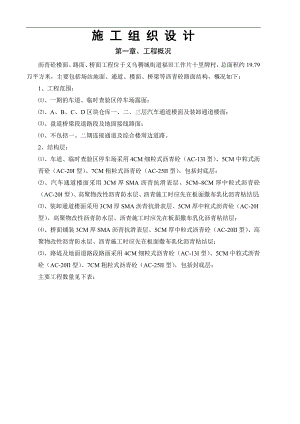

施 工 组 织 设 计第一章、工程概况沥青砼楼面、路面、桥面工程位于义乌稠城街道福田工作片十里牌村，总面积约19.79万平方米，主要包括场站地面、通道、楼面、桥梁等沥青砼路面结构，概况如下：1、 工程范围：、一期的车道、临时查验区停车场露面；、A、B、C、D区块仓库一、二、三层汽车通道楼面及装卸通道楼面；、盘道桥梁段道路段及地面接线路面；、不包括一、二期连接通道及综合楼周边道路。2、 结构层：、车道、临时查验区停车场采用4CM细粒式沥青砼（AC-13I型）、5CM中粒式沥青砼（AC-20I型）、7CM粗粒式沥青砼（AC-25II型），包括封底层；、汽车通道楼面采用3CM厚SMA沥青抗滑表层、5CM8CM厚中粒式沥青砼（AC-20I型）、高聚物改性沥青防水层、沥青施工时应先在板面撒布乳化沥青粘结层；、装卸通道楼面采用3CM厚SMA沥青抗滑表层、5CM厚中粒式沥青砼（AC-20I型）、高聚物改性沥青防水层、沥青施工时应先在板面撒布乳化沥青粘结层；、桥面铺装3CM厚SMA沥青抗滑表层、5CM厚中粒式沥青砼（AC-20II型）、高聚物改性沥青防水层、沥青施工时应先在板面撒布乳化沥青粘结层；、路堤及地面道路段路面采用4CM细粒式沥青砼（AC-13I型）、5CM中粒式沥青砼（AC-20II型）、7CM粗粒式沥青砼（AC-25II型），包括封底层；主要工程数量见下表：主要工程数量序号工 程 项 目单位数量备注1AC-13I细粒式沥青混凝土(厚4cm)m281121.06车道、临时查验区停车场地面2AC-20I中粒式沥青混凝土(厚5cm)m281121.06车道、临时查验区停车场地面3AC-25II粗粒式沥青混凝土(厚7cm)m281121.06车道、临时查验区停车场地面4封层m281121.06车道、临时查验区停车场地面5SMA-13细粒式沥青混凝土(厚3cm)m224157.26汽车通道楼面6AC-20I中粒式沥青混凝土(厚58cm)m224157.26汽车通道楼面7高聚物改性防水层、粘层m224157.26汽车通道楼面8SMA-13细粒式沥青混凝土(厚3cm)m266347.60装卸通道楼面9AC-20I中粒式沥青混凝土(厚5cm)m266347.60装卸通道楼面10高聚物改性防水层、粘层m266347.60装卸通道楼面11SMA-13细粒式沥青混凝土(厚3cm)m213317.02桥梁段12AC-20II中粒式沥青混凝土(厚5cm)m213317.02桥梁段13高聚物改性防水层、粘层m213317.02桥梁段14AC-13I细粒式沥青混凝土(厚4cm)m212990.25路堤段和道路段15AC-20II中粒式沥青混凝土(厚5cm)m212990.25路堤段和道路段16AC-25II粗粒式沥青混凝土(厚7cm)m212990.25路堤段和道路段17封层m212990.25路堤段和道路段第二章 施工方案一、工程特点本工程总面积约19.79万平方米，主要包括场站地面、通道、楼面、桥梁等沥青砼路面结构，总工期30日历天，工程质量达到建筑工程施工质量验收统一标准 （GB-50300-2001）中的合格标准。根据招标文件和施工平面图及实地勘察，本工程有两个施工重点，一是汽车通道楼面、装卸通道楼面、桥梁段施工，均为房建结构上沥青砼面层施工，要处理好水泥面板的防水措施和施工组织；二是面层采用SMA沥青马蹄脂碎石混合料，这是本工程施工难度最大，也是整个工程的关键性主体工程。二、 施工部署一、施工前的准备工作为保证工程能顺利进行，必须做好施工前的准备工作，制定切实可行的质量工作计划，对施工机具设备、材料检验及成品检查、机具检查以及生活临时布置的各项工作应按要求完成，落实到责任人，并明确完成时间，并认真做好施工前的技术准备，现场准备及物资准备。（一）、组织准备根据本工程的特点及施工的要求，承担本工程项目施工任务的管理层人员，由具有类似工程的施工经验的工程技术人员和管理人员组成，项目班子设项目经理1名，技术负责1名，下设质检科、工程科、试验室、物质设备科、计划财务科、办公室、安全文明科。下分二个专业施工队，详见附表。（二）、技术准备1、认真组织和落实有关本工程的施工技术人员、质量管理人员，详细熟悉图纸，认真阅读标书内容和业主述及的一切规定、要求和参照的标准。真正了解领会工程设计意图，根据现场施工条件，定出最佳施工方案，使施工能全部获得业主和监理工程师的满意。2、原材料的测试工作抽调有经验及有上岗经验的质检人员，对进场的沥青、碎石及矿粉允许试验范围内的各种施工材料进行送检测试。3、对现场交底时的中心桩位，转角桩和其它节点桩位，做好定位桩、攀线桩控制，认真做好保护工作，确保工程施工的正确性。（三）、物资机械准备1、根据工程合同的要求，在开工前就要与材料供应部门进行联系，落实材料货源，对于全部自行采购的工程材料，在进场前均需对材料进行测试，达到标准要求，方可采购至现场，并按照进度计划，和供货单位签定正式供应合同，确保施工中不发生停工待料的误工现象。2、本工程的机械设备由项目部统筹安排，在正式开工前进行一次全面检修，并做好机械设备的待用准备，一旦接到工程开工令，立即进场施工。机械设备的数量及性能的好坏，将直接影响本工程的施工进度，因此必须准备足够的机械设备，以满足工程施工的要求。二、施工安排及方法1、防水层、封层和粘层施工A、材料1、 防水层沥青：防水层沥青采用PCR快裂高聚物改性乳化沥青。2、 沥青：封层、粘层沥青采用快裂的洒布型乳化沥青。3、 封层集料：封层所用的石屑采用坚硬、清洁、干燥，颗粒规格为2.36-4.75mm，小于0.075mm的粉尘含量不大于1%。B、施工要求1、防水粘结层（1）水泥面板病害处理：水泥面板检查，处理裂缝、露筋、坑洼等面板病害。（2）防水粘结层采用PCR快裂改性乳化沥青。（3）施工工艺：采用自动洒布车按不少于1kg/m2进行控制，要求做到喷洒均匀，表面不流淌，无堆积现象，对自动喷洒无法喷到的地方，采用人工喷洒。2封层路面清扫干净，浮尘采用森林灭火器清理干净，用自动洒布车撒布快裂乳化沥青0.91 kg/m2进行控制，及时撒布石屑，要求撒布均匀数量控制在58m3/1000m2。3、粘层沥青砼路面连续施工时不洒粘层沥青。在铺筑沥青砼路面的上层时，下面的沥青层已被污染，用沥青洒布车喷洒粘层沥青，乳化沥青用量为0.3-0.6Kg/ m2。粘层沥青在铺筑覆盖层之前24h内洒布或涂刷。洒布应均匀，过量应清除；路面有脏物尘土时应清除干净，气温低于10或路面潮湿时，不浇洒粘层沥青。C、养护（1）负责保持洒好粘层或封层沥青的基层的良好状态。（2）除运送沥青外，任何车辆均不得在完成的粘层上通行。2、沥青砼面层施工1）、施工准备（1）为了保证集料清洁，集料场地按规范要求进行硬化。（2）对所需的各种原材料按合同规范要求进行试验，合格后进场，进场的集料按品种规格隔离堆放。（3）粗集料用油布覆盖，细集料搭棚存放，以避免集料被雨淋湿。（4）按规范要求进行各级配的试验配比设计。（5）组织技术交底，包括施工规范要求，质量检验标准，施工要点，安全生产措施等等。2）、材料要求材料堆放场地按照要求用水泥混凝土进行硬化，防止泥土对材料污染；各种材料堆放整齐，界限清楚。（1）粗集料SMA采用坚硬、抗滑、耐磨和抗冲击性好的玄武岩碎石，其他结构层采用石灰岩碎石。粗集料应具有良好的颗粒形状，用于道路沥青面层的碎石采用反击式破碎机加工。粗集料的粒径规格应符合图纸要求。粗集料的质量应符合下表要求：沥青面层用粗集料质量技术要求指标城市快车道石料压碎值 不大于（%）28洛杉机磨耗损失 不大于（%）30视密度 不小于（t/m3）2.50吸水率 不大于（%）2.0对沥青的粘附性 不小于（%）5级坚固性 不大于（%）12细长扁平颗粒含量 不大于（%）10水洗法0.075颗粒含量 不大于（%）1软石含量 不大于（%）5石料磨光值 不小于（BPN）42石料冲击值 不大于（%）28破碎砾石的破碎面积 不大于（%）拌和的沥青混合料路面表面层中下面层9050（2）细集料细集料采用与沥青有良好的粘结能力的优质的机制砂或石屑，坚硬、洁净、干燥、无风化、无杂质并有适量的颗粒组成。与沥青粘结性很差的天然砂及用花岗岩、石英岩等酸性石料破碎的机制砂不能用于沥青混凝土面层。（3）填料 填料采用石灰岩石料经磨细得到的矿粉，原石料中应不含有泥土杂质和团粒。矿粉要求干燥、洁净。经监理工程师批准,采用水泥、石灰等作为填料时，其用量不宜超过集料总量的2%。（4）沥青 沥青采用SK70号道路石油沥青，SMA采用SBS改性沥青。沥青的各项指标均应符合规定，要保证试验频率满足要求。沥青性能整套检验，每批到货至少试验一次，工地试验室将对沥青延度（15）、软化点、针入度进行日常的检查。沥青技术指标见下表：SK-70沥青技术指标指标单位等级沥青标号试验方法70号针入度（25，100g，5s）0.1mmA6080T0604针入度指数PI0.1mmA-0.8+1.0T0604软化点（R B）不小于CA48T060660C动力粘度不小于Pa.sA180T062010C延度不小于CmA25T060515C延度不小于CmA40蜡含量（蒸馏法）不大于 %A1.8T0615闪点 不小于C275T0611溶解度 不小于99.5T0607TFOT（或RTFOT）后T0610或T0609质量变化 不大于%±0.5残留针入度比（25C）不小于%A65T0604残留延度（10C）不小于cmA6T0605SBS(I-D)沥青技术指标指标单位等级沥青标号试验方法SBS(I-D)号针入度（25，100g，5s）0.1mm3060T0604针入度指数PI不小于0.1mmA0T0604软化点（R B）不小于CA60T0606运动粘度135不大于Pa.sA3T06255延度不小于CmA20T0605闪点 不小于C275T0611溶解度 不小于99.5T0607TFOT（或RTFOT）后T0610或T0609
