内蒙古某高层城市综合体基坑支护工程施工方案(附示意图).doc

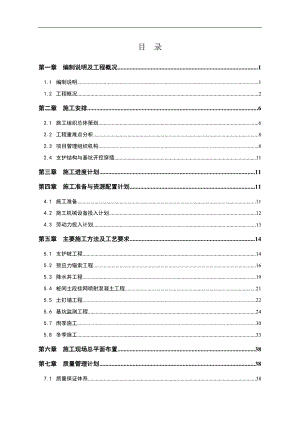

目 录第一章 编制说明及工程概况11.1 编制说明11.2 工程概况2第二章 施工安排62.1 施工组织总体策划62.2 工程重难点分析82.3 项目管理组织机构82.4 支护结构与基坑开挖穿插11第三章 施工进度计划11第四章 施工准备与资源配置计划114.1 施工准备114.2 施工机械设备投入计划124.3 劳动力投入计划13第五章 主要施工方法及工艺要求145.1 支护桩工程145.2 预应力锚索工程165.3 降水井工程195.4 桩间土段挂网喷射混凝土工程215.5 土钉墙工程225.6 基坑监测工程245.7 雨季施工305.8 冬季施工33第六章 施工现场总平面布置38第七章 质量管理计划387.1 质量保证体系387.2 质量控制措施437.3 确保支护施工质量的措施477.4 基坑支护中的质量通病及防治措施50第八章 安全管理计划528.1 安全及消防保证体系528.2 安全及消防保证措施53第九章 环保管理计划549.1 环境管理流程549.2 环境因素辨识549.3 施工环境保护措施55第十章 应急预案5710.1 应急组织5710.2 应急响应5710.3 加强情报、信息工作5710.4 值班和报告制度5710.5 演习5810.6 施工不扰民应急预案5810.7 周边建筑和道路不均匀沉降的应急预案5910.8 周边管线的不均匀沉降的应急预案6010.9 基坑位移值超过设计限值的应急预案6110.10 预防物体打击、机械伤害应急预案6110.11 预防火灾、爆炸等突发事故的应急预案6210.12 预防触电伤害应急预案6310.13 防汛应急预案6410.14 强暴雨应急预案65第一章 编制说明及工程概况1.1 编制说明1.1.1 编制说明本方案为某某万达广场项目基坑支护、降水的施工方案，本方案包括基坑支护桩工程、基坑边坡喷射混凝土工程、锚杆（索）工程、土钉墙工程、降水工程、基坑监测。1.1.2 编制依据1、某某万达广场项目基坑支护工程设计图纸；2、某某万达广场项目的岩土工程勘查报告；3、施工现场的实地踏勘情况；4、现行国家及地方施工技术规范。序号名 称1工程测量规范（GB50026-2007）2建设工程施工现场供用电安全规范（GB50194-93）3施工现场临时用电安全技术规范（JGJ46-2005）4建筑施工安全检查标准（JGJ59-2011）5建筑基坑支护技术规程（JGJ120-2012）6长螺旋钻孔压灌混凝土后插钢筋笼灌注桩施工技术规程（DB11/T582-2008）7建筑地基基础工程施工质量验收规范（GB50202-2002）8建筑地基基础工程施工技术标准ZJQ08-SGJB202-20059建筑桩基技术规范(JGJ94-2008)10建筑施工土石方工程安全技术规范(JGJ180-2009)11锚杆喷射混凝土支护技术规范(GB50086-2001)12建筑机械使用安全技术规程(JGJ33-2012)13建筑基坑工程监测技术规范(GB50497-2009)14土层锚杆（索）技术规范（CECS22-2005） 15基坑土钉支护技术规程（CECS96-97）16危险性较大的分部分项工程安全管理办法（建质200987号）1.2 工程概况1.2.1 工程基本概况本工程位于某某区某某市平安路以东（未贯通），东顺路以西，滨河大街以南，西拉木伦大街以北。拟建工程总用地面积为234800平方米；总建筑面积1009800平方米，包括14.5万的购物中心；3.65万酒店；5.45万公寓楼；5.85万写字楼；61.13万住宅；10万室外商业街。各单体详细参数详见下表1.2.1：表1.2.1类别地上层数（地下层数）主体高度(m)建筑面积（万m2）开挖深度（m）购物中心4（2）局部5层26.114.510.8写字楼25-27（2）97.35.8512.6五星级酒店16（2）78.03.6512.6住宅33-34（2）98.90-100.061.136.1商铺2910待定1.2.2 围护结构概况销售物业基坑周长约1936m、持有物业基坑周长约750m；销售物业基坑深度为6.1m（相对±0.00）、持有物业基坑深度为10.8-13.6米m（相对±0.00）；销售物业基坑安全等级为二级、持有物业基坑安全等级为一级；销售物业基坑侧壁重要性系数取1.0、持有物业基坑侧壁重要性系数取1.1；销售物业基坑支护形式采用1:0.4土钉墙复合锚杆护坡、持有物业支护形式采用支护桩（压灌桩）+预应力锚索、桩间挂网喷射混凝土面板的支护形式；销售物业和持有物业交接部分视基础大放脚采用自然放坡或护壁桩支护形式。1.2.3 地层概况 各建筑物处在同一地貌单元，地层结构也基本一致，在钻探所达深度范围内，场地地层属第四系全新统和上更新统的河湖相沉积土层，地层分布较连续、稳定，以砂土、粘性土和粉土为主。砂类土矿物成分以长石、石英为主，分选、磨圆均较好、粘粒含量低；大部分地段见有粘性土。现分述如下：杂填土：褐黄、黄褐、杂色。厚度0.40-.80米，主要由粉土及粘性土组成，含少量碎石及碎砖等建筑垃圾，局部地段上述杂质含量较少为素填土，杂填土及素填土均稍湿,松散,固结性差，不宜作基础持力层。粉质粘土：棕褐、黄褐、灰黑色；顶板高程177.23-172.04米，厚度0.20-5.20米。可塑状态，具中高至高压缩性。切面有光泽反应、干强度及韧性中、无摇振反应；土质不均，局部地段混有少量粉土成份或含砂量偏少为粘土；个别地段上部含植物根系或混有少量粉砂成份。夹1粉砂、2粉土层。1粉砂: 黄褐、灰黄；局部多层分布，分布较连续，厚度0.20-4.00米。稍湿，松散，具中压缩性。粒度不均，局部地段偏粗近细砂或混有少量粘性土、粉土成份；个别地段偏细近粉土。2粉土:褐黄、灰黄色；局部多层分布，厚度0.30-3.00米。稍湿，稍密至中密，具中至中高压缩性。切面无光泽反应、干强度中、韧性中，摇振反应迅速；土质不均；局部地段上部含植物根系；具有少量大孔隙及虫洞；局部地段含砂量偏少近粉质粘土或偏多近粉砂；个别地段混有粉砂成份。细砂:灰黄、黄褐、褐黄色；顶板高程176.65-170.88米，厚度0.30-4.70米。稍湿，稍密至中密，具中低至低压缩性。粒度不均，个别地段偏粗为中砂或偏细为粉砂；个别地段混有少量粘性土、粉土成份。夹1粉质粘土层2粉砂层。1粉质粘土：灰黑、黄褐色、灰褐色；局部多层分布，不连续，厚度0.20-1.30米。可塑状态，具中高压缩性。切面稍有光泽反应、干强度及韧性均中、无摇振反应；土质不均，局部地段混有少量粉土成份、含砂量较多近粉土或偏多为粘土。2粉砂层: 黄褐；分布不连续，可见厚度0.50-1.40米。稍湿，松散，具中压缩性。粒度不均，偏细近粉土。细砂:浅黄、局部浅灰；顶板高程168.41-73.76米，厚度0.30-4.80米。稍湿至饱和，中密至密实，具低压缩性。粒度不均，局部地段稍粗为中砂；个别地段混有少量粘性土、粉土成份。夹1粉质粘土层。2粉土层。1粉质粘土：黄褐色、灰褐色；局部多层分布，不连续，厚度0.20-2.00米。可塑，具中高至高压缩性。切面稍有光泽反应、干强度及韧性中、无摇振反应；土质不均，局部地段混有少量粉土成份或含砂量2粉土:灰黄色；分布不连续，厚度0.90-2.00米。稍湿，稍密，具中高压缩性。切面无光泽反应、干强度中、韧性中，摇振反应迅速；较少为粘土。细砂:浅灰色、青灰色；顶板高程160.43-169.18米，厚度0.20-8.10米。饱和，密实，具低压缩性。粒度不均，局部地段稍粗为中砂或略细近粉砂；个别地段混有少量粘性土成份。夹1粉质粘土层。2泥炭质土层。1粉质粘土：灰褐色、灰色；多层分布，局部不连续，厚度0.20-4.70米。可塑状态，具中低至中压缩性。切面稍有光泽反应、干强度及韧性均中、无摇振反应；土质不均，局部地段含砂量较多近粉土或偏少为粘土。2泥炭质土：灰褐色，分布不连续，大部分地段缺失该层，厚度0.60-2.00米。，具高压缩性。含水量较大，有机质含量在10-15%左右；土质不均。细砂:灰色；顶板高程147.60 -163.58米，厚度0.3015.00米。饱和，密实，具低压缩性。粒度不均，局部地段稍粗为中砂或略细近粉砂；个别地段混有少量粘性土成份。夹1粉质粘土层、2泥炭质土层。1粉质粘土：灰褐色、灰色；多层分布，局部不连续，厚度0.20-2.50米。可塑状态，具中低至中压缩性。切面稍有光泽反应、干强度及韧性均中、无摇振反应；土质不均。2泥炭质土：灰褐色，分布不连续，大部分地段缺失该层，厚度0.40-0.70米。，具高压缩性。含水量较大，有机质含量在10-15%左右；土质不均。细砂:灰色；顶板高程132.01-149.25米，厚度0.70-21.60米。饱和，密实，具低压缩性。粒度不均，局部地段稍粗为中砂或略细近粉砂。夹1粉质粘土层。1粉质粘土：灰褐色、灰色；多层分布，局部不连续，厚度0.10-2.30米。可塑状态，具中低至中压缩性。切面稍有光泽反应、干强度及韧性均中、无摇振反应；土质不均。细砂:灰色；顶板高程126.21 -128.37米，本次勘探未穿透该层，厚度1.30-22.80米。饱和，密实，具低压缩性。粒度不均，局部地段稍粗为中砂或略细近粉砂。1.2.4 水文地质概况本次勘察深度范围内有一层地下水，地下水类型为潜水，含水层主要为细砂层；根据区域资料本区细砂层的渗透系数约为3.0×10-3cm/s；勘察期间地下水水位埋深8.8410.63米；绝对标高167.74米；根据本地区长期水位观测资料,地下水位历年在7、8月份最高,在4、5月份最低,年变幅1.50米左右；根据区域资料本区最高水位为高程173.50米左右，故抗浮设防水位可按173.50米考虑。本次勘察在GK15号孔内取1件水样及3件土样(细砂样)进行水质检测和土的易溶盐化验，并对比该含水单元已有的地下水水化学资料分析，该层水水质良好，地下水水化学类型为HCO3CaNa型水(重碳酸钙钠型水)。据岩土工程勘察规范（GB50021-2001）2009年版附录G确定，该场地环境类型为类，根据测试结果，并结合地区经验和区域地下水水质分析资料分析，本场地地下水对混凝土结构和钢筋混凝土结构中的钢筋均具微腐蚀性。 1.2.5 气象条件某某市地处亚洲大陆的东部，位于北纬42°15至45°41、东经119°15至123°43之间，远离海洋，气候受海洋影响较小，而受西伯利亚和蒙古冷高压及东南季风影响较大，属于温带大陆季风气候类型，春季升温快，气温日较差大，干燥多大风；夏季湿热，降水集中；秋季短暂而凉爽；冬季漫长而寒冷。大部分地区无霜期为90至150天。年降雨量350450毫米，多集中在6
