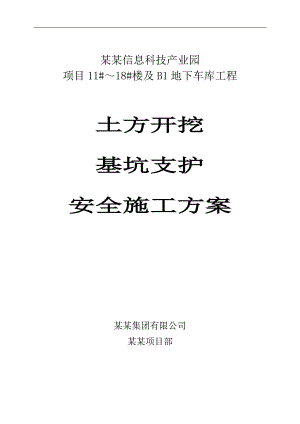

内蒙古某高层住宅楼及地下室工程土方开挖及基坑支护安全施工方案.doc

某某信息科技产业园项目11#18#楼及B1地下车库工程土方开挖基坑支护安全施工方案某某集团有限公司某某项目部目 录一、 工程概况2二、 编制依据4三、 施工计划5四、 施工工艺6五、 安全保证措施15六、 劳动力计划25七、 计算书26附件一 11#楼东侧、南侧土坡稳定性计算书附件二 12#东侧、15#18#楼西侧土钉墙支护计算书附件三 施工平面图、剖面图；安全防护平面图、剖面图一、 工程概况1.基本情况序号项 目内 容1工程名称2工程地址3建设单位4勘察单位5设计单位6监理单位7施工单位8质量标准9开工时间10竣工时间本标段工程建筑面积约为15万平方米；地下车库面积约为2.8万平方米。结构形式为钢筋砼剪力墙结构，共8栋，14#、17#、18#楼为18层，11#、12#、13#、15#、16#楼为20层。抗震设防烈度为7度，本工程钢筋混凝土剪力墙的抗震等级为二级。住宅基础形式为筏板基础，地下两层；地下车库为独立基础加防水板，地下一层。经现场测量，自然地面标高平均约在-1.2米。14#、17#、18#楼住宅基础底标高-7.15米，11#、12#、13#、15#、16#楼住宅基础底标高-7.25米；车库防水板底标高-5.35米、-5.05米、-4.75米不等，基底标高复杂，土方开挖时要做好标高控制，严禁超挖。2、地质情况2.1构造地质概况本工程构造地质属于大兴安岭山脉向西南延伸处，西辽河支乌力吉沐沦河中上游段，内蒙古高原向东北平原的过渡带上，华北地台北段。勘察区为低山系丘陵区，山涧风积小平原及锡伯河流经勘察场所形成的下卧冲洪积单元；锡伯河一级阶地区；地层结构性质属山前风积、残积物与下卧的冲洪积复合单元带。2.2气候条件概况气候条件：区内属于内陆性干燥气候类型，四季分明，一月平均气温为-14.3度，7月平均气温为22.3度，年平均降水量在310400之间。2.3岩土层及岩性特征钻探深度内自上而下划分为以下几个岩土层，现自上而下分述如下： 耕表土：年代教近，尚未完成自重固结，主要成分为粉土，富含有机质，植物根系发育。全场分布，层厚0.31.1米。 粉土：风积成因：黄褐色；局部黑褐色；稍密；稍湿；包含砂粒；表面含少量植物根系；韧性低，干强度低，摇震反应低，局部含砂量高，手搓砂感明显。下部层位含少量砾石，不均匀填充，占全重的10%-30%。外业原位测试指标：标准贯入试验击数为：5-12击，平均击数9.3击，修正后击数9.0击。全场分布，层厚3.5-7.5米。-1细中砂：灰白；稍密；稍湿；主要成分是石英、长石，含少量暗色矿物和云母片。局部含少量砾石，不均匀充填，占全重的10%30%。薄层或以透镜体不规律在场地内局部揭露。层厚0.20.4米。 圆砾：锡伯河洪积物，灰褐-杂色；不均匀；中密-密实；湿；包含砂粒；主要成分为花岗岩、玄武岩；一般粒径d=2-4,占全重的60%-80%，局部含大块颗粒d10，磨圆较好，呈亚圆次圆形，中细砂充填。外业原位测试指标，动力触探试验值：17-24击，平均击数18.3击，修正后击数18.0击.该层厚度未揭穿，最大揭示厚度27.3米。 3、水文情况在勘察深度范围内未揭露地下水，地下水埋藏教深，（具场地内井测得水位为28.6米）据当地已有的勘察资料及同一地貌单元资料显示地下水类型为潜水，具微承压性，其补给以大气降水向下渗透补给为主，水位收季节影响变化，变幅1.5-3.0米。本工程土方开挖及边坡支护均不考虑地下水的作用。4、周围环境情况本标段工程东侧为B2区施工工地，北侧为施工道路、A区施工工地，南侧为为已拆迁征用空地，11#14#楼、15#北侧、18#楼南侧开挖场地较为开阔，可以自然放坡；12#楼东侧与B2区拟建10#楼较近，15#、16#、17#、18#楼西侧为未拆迁村民荒弃大棚土围墙，无自然放坡开挖条件，需采取土钉墙喷锚支护。5、施工平面布置施工场地基本平整，现场设置劳务办公室4间，总包办公室的位置见总平面图，生活区设置在塔吊旋转半径以外，与施工现场采用围挡隔开。根据施工部署、现场情况、建筑物尺寸，及施工所需台班，本工程配备8台塔式起重机能满足施工需要，未覆盖的部分工作面结合人工水平搬运。具体部署详见附后施工现场总平面布置图。二.编制依据本方案的编制主要依据： 施工图纸 本工程勘探报告（编号2012-D-037）、 招标文件、 主要标准、规范、规程如下：1、建筑施工安全检查标准（JGJ59-2011）2、建筑工程施工质量验收统一标准（GB50300-2001）3、建筑施工作业劳动保护用品配备及使用标准（JGJ184-2009）4、安全帽（GB2118）5、安全网（GB5725）6、安全带（GB6095）7、建筑施工土石方工程安全技术规范（JGJ180-2009）8、建筑基坑工程监测技术规范（GB50497-2009）9、建筑边坡工程技术规范（GB50330-2002）10、建筑地基基础工程施工质量验收规范(GB50202-2002)11、建筑施工高处作业安全技术规范（JGJ80-91）12、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）13、施工现场临时用电安全技术规范（JGJ46-2005）14、建筑基坑支护技术规程（JGJ120-2012）15、基坑土钉支护技术规程（CCECE96:97）16、建筑机械使用安全技术规程（JGJ33-2001）17、建筑安装工人安全技术操作规程 安全生产法律、法规、规章：1、建筑法2、安全生产法3、建设工程安全生产管理条例4、生产安全事故报告和调查处理条例5、危险性较大的分部分项工程安全管理办法6、建筑施工企业安全生产管理机构设置及专职安全生产管理人员配备办法7、建筑施工特种作业人员管理规定三、施工计划1、施工进度计划工期目标根据招标文件要求，确保土方开挖及基坑支护工程30天完工，开工日期按业主要求。工期控制点（因开工日期未定，暂按1号开始安排工期，待开工日期确定做相应调整）测量放线 1-2日 2d第一步土方开挖； 36日 4d第一步边坡支护： 6-10日 5d第二步土方开挖： 11-13日 3d第二步边坡支护： 13-17日 5d第三步土方开挖： 18-20日 3d第三步边坡支护： 21-25日 5d第四步土方开挖： 26-29日 4d基坑清理： 29-30日 2d2、材料与设备计划拟投入的主要施工机械设备、材料表序号设备或设备名称型号规格国别产地制造年份数量额定功率/kW生产能力备注1泥浆泵BW320北京2011.117.5完好2混凝土喷射机转V 泰安2010.6110完好3注浆机（带电机）BW15D 衡阳2011.7110完好4搅拌机J1-400 温州2010.717.5完好5电焊机BX3-300-2 济南2010.1023.0完好6空压机VY-12/7 柳州2010.1010.5完好7水准仪博飞S3-1北京2011.11完好8钻机SPJ-300 215完好9切割机1完好10汽车五十铃190完好11挖掘机CAT320L美国2011.1021m3完好12自卸车斯太尔济南2011.92020t完好13装载机山东3m3完好14洛阳铲5完好15高压水泵2011.91完好16潜水泵QY15-26-2.2型20台新购17高压输料管2011.9200m完好18高压水管2011.9200m完好19尖镐10把新购20铁锨30把新购21推车20辆新购22塑料布300新购23钢管48.33800米新购24扣件1000只新购25密目网500张新购26木脚手板4米长300块新购四、施工工艺技术参数1、土方开挖参数：根据图纸及现场实际情况测量，该工程住宅楼基坑与自然地面的高差约在6米，其中住宅11#14#楼，15#、18#楼南北侧开挖场地较为开阔，无建筑物障碍,依据勘探报告、施工手册以及当地施工的经验数据，采取1:0.75自然放坡开挖（其中11#楼南侧、东侧采用二次放坡开挖，下部3.7米高放坡比例1：0.4，二次放坡平台宽1米，上部2.3米高放坡比例1:0.75）；12#楼东侧与B2区拟建10#楼较近，15#、16#、17#、18#楼西侧为未拆迁村民围墙，无自然放坡开挖条件，需采取土钉墙喷锚支护。12#楼东侧、15#、16#、17#、18#楼西侧放坡比例1:0.2；先放好坡顶线、坡底线（坡底留出1m宽施工作业面）。2、支护设计参数：根据地质条件及基坑几何尺寸，参照以往工程实例，采用工程类比法进行设计，并经边坡稳定验算，确定该边坡支护参数。计算书详见附件。12#楼东侧、15#、16#、17#、18#楼西侧在保证结构施工需要的前提下，该部位按照1：0.2放坡，并沿基坑自上而下设置3排锚杆，锚杆长度分别为4m、4m、4m。 锚杆水平间距为1.5m，竖向间距为1.5m，具体布置见如下基坑边坡支护剖面图：支护锚杆采用普通锚杆：锚杆主体为HR
