内蒙古某高层住宅小区大截面梁高大模板施工方案(附示意图、计算书).doc

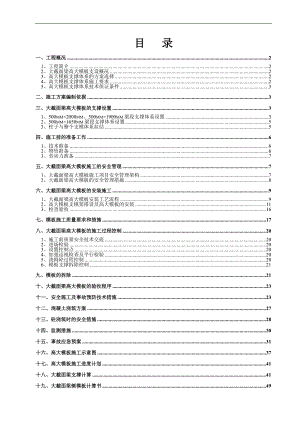

目 录一、工程概况21、工程简介22、大截面梁高大模板支设概况23、高大模板支撑体系的方案选择24、高大模板支撑体系施工要求25、高大模板支撑体系技术保证条件3二、施工方案编制依据3三、大截面梁高大模板的支撑设置31、500mm×2000mm、500mm×1900mm梁段支撑体系设置32、500mm×1650mm梁段支撑体系设置53、柱子与整个支模体系拉结5四、施工前的准备工作61、技术准备62、物资准备63、劳动力准备7五、大截面梁高大模板施工的安全管理71、大截面梁高大模板施工项目安全管理架构72、大截面梁高大模板的安全管理措施8六、大截面梁高大模板的安装施工91、大截面梁高大模板安装工艺流程92、高大模板支模架搭设及高大模板的安装113、检查验收16七、模板施工质量要求和措施17八、大截面梁高大模板的施工过程控制201、施工前质量安全技术交底202、进场检验203、设置控制点204、加强巡视检查及平行检验205、浇捣砼过程控制206、模板支撑拆除控制21九、模板的拆除21十、大截面梁高大模板的验收程序23十一、安全施工及事故预防技术措施23十二、混凝土浇筑方案27十三、砼浇筑时的安全措施28十四、监测措施30十五、事故应急预案31十六、高大模板施工示意图37十七、高大模板施工进度计划41十八、大截面梁支撑计算41十九、大截面梁侧模板计算书49大截面梁高大模板施工方案一、工程概况1、工程简介本工程为某某住宅小区工程，本项目由12幢楼及1个地下车库组成（其中G1#/G2楼为15层办公、酒店， G3#/G4楼为24层公寓， B1#、B2#、B3#、B5#、B6#、B7#、B8#楼为24层住宅、B4#为四层住宅、AS3#为3层商业楼、AS4#为2层商业楼、AS5#为3层商业楼、BS1为23层商业楼、BS2为3层商业楼） ，住宅楼设二层地下室，办公楼、酒店一层地下室、车库设一层地下车库，框架及框架剪力墙结构，总建筑面积约27万平方米。建筑最高为92.7m，总建筑面积约27万平方米。本工程地下室车库层高4.7m，住宅楼B1B8号楼地下室层高3.13.7m，标准层3m；商业楼地下室层高3.27.1m，4层以下非标准层3.65.6m，标准层3.8m。本工程工程由内蒙古联发房地产开发有限公司投资建设，中国航天建设集团有限公司大连设计研究院设计，内蒙古万和工程项目管理有限责任公司监理，歌山建设集团有限公司组织施工。2、大截面梁高大模板支设概况1、根据施工图纸，本工程大截面梁主要在G3#楼地下一层（B-1B-8轴交B-A轴、B-1B-8轴交B-D轴）KLa（8）500*1900，层高5.5m, 梁支撑高度为3.6m， 楼板厚180mm，混凝土强度等级为C35；（A-8A-18轴交A-H轴）轴KL-2（7）500*1650, 梁支撑高度为3.85m，层高5.5m,楼板厚180mm，混凝土强度等级为C35；车库地下室D-22轴KLb-90梁截面尺寸500*2000，层高5.2m, 梁支撑高度为3.2m，楼板厚180mm，混凝土强度等级为C35。2、根据规范规定集中线荷载大于20KN/m的模板支撑系统须进行专家论证。由于本工程梁段500×2000mm、500*1900 mm、500*1650 mm梁集中线荷载大于20KN/m,该几段大梁需编制专项施工方案，经组织专家论证通过后方可实施。3、高大模板支撑体系的方案选择本工程G3#楼地下一层层高5.5m, 楼板厚180mm；车库地下室层高5.2m,楼板厚180mm，大梁截面有500×1900、500×1650、500×2000。针对本工程特点，决定对层高4.5m以上的支模系统采用钢管满堂支撑架模板体系。模板选用九夹板，厚度为15，长×宽为915×1830；小楞条为50×80松木方，大楞条48×3.5mm钢管。加固肋条采用50×80松木方及48×3.5.mm钢管，配合穿墙螺栓及“3”形卡紧固；根据梁截面大小不同，经设计验算，梁底承重立杆2条，梁侧立杆2条，利用满堂内架配合木方及钢管加固。（详见高大模板的支撑设置）4、高大模板支撑体系施工要求1）、高大模板支撑体系的设计力求做到结构安全可靠，造价经济合理。2）、确保模板在使用周期内安全、稳定、牢靠。3）、模板在搭设及拆除过程中要符合工程施工进度要求。4）、模板施工前对施工人员进行技术交底。严禁盲目施工。5、高大模板支撑体系技术保证条件1）、安全网络2）、高大模板支撑体系的搭设和拆除需严格执行该专项施工方案。二、施工方案编制依据1、建筑施工扣件式钢管脚手架安全技术规范JGJ13020112、建筑施工模板安全技术规范JGJ 162-20083、建筑结构荷载规范GB5000920124、混凝土结构工程施工质量验收规范GB502042002（2011版）5、建筑工程施工质量验收统一标准GB2030020136、建筑施工模板安全技术规范JGJ162-20087、建筑施工手册（第四版）8、内蒙古财经大学住宅小区G-1G-4及BS1BS3工程施工图纸；9、内蒙古财经大学住宅小区施工组织设计10、品茗施工安全设施计算软件。三、大截面梁高大模板的支撑设置1、500mm×2000mm、500mm×1900mm梁段支撑体系设置 1）、模板均采用2400mm×l200mm×15mm(厚)胶合板； 2）、支撑系统：选用48×3.5mm的钢管；3）、梁高2000mm、1900mm的梁钢管支撑架延梁跨度方向立杆间距为500mm，梁两侧立杆间距1000mm，水平杆步距为1500mm。新浇筑混凝土楼板纵横向立杆间距1000mm，梁底设置立柱2根，沿梁两侧立杆间距均分布置，梁底木方次龙骨5根。立杆顶端自由高度不超过200mm，离地面200mm高设一道扫地横杆。4）、剪刀撑：在支架四边、主梁底两侧与中间每隔4根立杆设置一道纵向垂直剪刀撑，由底至顶连续布置，剪刀撑跨度不小于3跨，并不小于6m，纵向每8m设一道。在支架两端及中间每隔四排立杆从支撑顶端向下500 mm设置一道水平剪刀撑。所有钢管连接均采用配套扣件连接。5）、梁侧模：梁横肋（次楞木方）为50×80mm方木，间距为150mm，梁竖肋（主梁钢管）为48×3.5mm的双钢管，间距500mm，竖肋设4排14的对拉螺栓，第一排距梁底200mm，以后每500mm设置一道，对拉螺栓水平间距每隔500mm一道。2、500mm×1650mm梁段支撑体系设置 1）、模板均采用2400mm×l200mm×15mm(厚)胶合板； 2）、支撑系统：选用48×3.5mm的钢管；3）、梁高1650mm的梁钢管支撑架延梁跨度方向立杆间距为500mm，梁两侧立杆间距1000mm，水平杆步距为1500mm。新浇筑混凝土楼板纵横向立杆间距1000mm，梁底设置立柱2根，沿梁两侧立杆间距均分布置，梁底木方次龙骨5根。立杆顶端自由高度不超过200mm，离地面200mm高设一道扫地横杆。4）、剪刀撑：在支架四边、主梁底两侧与中间每隔4根立杆设置一道纵向垂直剪刀撑，由底至顶连续布置，剪刀撑跨度不小于3跨，并不小于6m，纵向每8m设一道。在支架两端及中间每隔四排立杆从支撑顶端向下500 mm设置一道水平剪刀撑。所有钢管连接均采用配套扣件连接。5）、梁侧模：梁横肋（次楞木方）为50×80mm方木，间距为150mm，梁竖肋（主梁钢管）为48×3.5mm的双钢管，间距500mm，竖肋设3排14的对拉螺栓，第一排距梁底200mm，以后每500mm设置一道，对拉螺栓水平间距每隔500mm一道。3、柱子与整个支模体系拉结本工程为了增加高大模板部位支模架的稳定性，本工程将高大模板的支模架及整个支模体系采用抱柱形式进行连结加固。四、施工前的准备工作1、技术准备在施工前进行图纸会审及完善施工组织设计方案这两项工作，并组织施工人员认真学习施工图纸、会审记录、施工方案和施工规范等技术文件，做好三级安全技术交底工作，减少和避免施工误差。2、物资准备(1)材料准备：本工程中主要材料有48×3.5mm 钢管、50×80 mm木方、14的对拉螺栓、2400×1200×150m模板及扣件等。确保材料质量合格，货源充足，按材料进场计划分期分批进场，并按规定地点存放，做好遮盖保护。同时对各种进场材料进行抽检试验并附有新钢管应有产品质量合格证；其质量检验报告及其钢管材质检验方法应符合现行国家标准金属拉伸试验方法（GB/T228）的有关规定，质量应符合现行国家标准碳素结构钢（GB/T700）中Q235-A级钢的规定。钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管外径、壁厚、端面等的偏差应符合规范的规定；钢管必须涂有防不锈漆；新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证；旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝大螺栓必须更换；新、旧扣件均应进行防锈处理。(2)机具准备：根据施工机具需用量计划，做好机械的租赁和购买计划，并做好进场使用前的检验、保养工作，确保运转正常。本分项工程主要的施工机具为MJ104木工圆锯、电钻等，施工前应对其进行维修保养。(3)周转材料准备：做好模板、钢管支顶等周转料的备料工作，分批分期进场。3、劳动力准备(1)根据开工日期和劳动力需要量计划，组织工人进场，并安排好工人生活。水、电管线架设和安装已完成，能够满足工程施工及工程管理、施工人员生活的用水、用电需要。(2)做好施工人员进场的安全、质量、防火、文明施工等教育工作，进行岗前培训，对关键技术工种必须持证上岗，按规定进行三级安全技术交底，交底内容包括：施工进度计划；各项安全、技术、质量保证措施；质量标准和验收规范要求；设计变更和技术核定等。必要时进行现场示范，同时健全各项规章制度，加强遵纪守法教育。五、大截面梁高大模板施工的安全管理1、大截面梁高大模板施工项目安全管理架构1）、安全管理机构2）、现场管理人员责任分工表序号姓名职务负责内容1负责全面管理、协调工作。2现场、工程进度、施工协调、调度、安全管理。3分项施工方案的编制、全过程的技术及现场巡视。4钢管、方木、胶合板等材料合同管理，材料采购、租赁等。5高支模模板加工、安装、拆除质量检查，并形成记录。6模板、钢管的现场安全文明施工管理人料机调度及进度安排。7负责验线工作。8高支模安全教育、检查，并形成资料记录。2、大截面梁高大模板的安全管理措施1）、钢管脚手架搭设前，应按建筑施工扣件式钢管脚手架安全技术规程(JCJl302013)规定和施工组织设计的要求向搭设和使用人员做技术和安全作业要求的交底。2）、对钢管、配件、加固杆等应进行检查验收，严禁使用不合格的材料。3）、搭拆脚手架支撑必须由专业架子工担任，并按现行国家标准特种作业人员安全技术考核管理规程（GB5036）考核合格，持证上岗。
