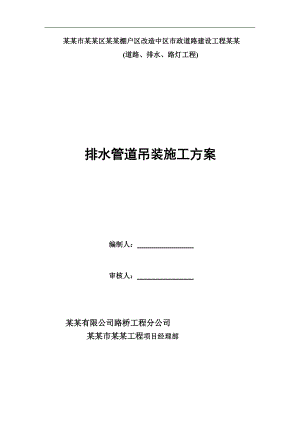

某某市某某区某某棚户区改造中区市政道路建设工程某某(道路、排水、路灯工程) 排水管道吊装施工方案编制人： 审核人： 某某有限公司路桥工程分公司 某某市某某工程项目经理部 专项工程施工方案报审表工程名称：某某市某某区某某棚户区改造中区市政道路建设工程某某工程编号：003致 某某华某某设监理有限公司 （监理单位）我方已根据施工合同的有关规定完成了 某某市某某区某某棚户区改造中区市政道路建设工程某某排水管道吊装施工方案的编制，并经我项目技术负责人审查批准，请予以审查。附件：某某市某某区某某棚户区改造中区市政道路建设工程某某排水管道吊装施工方案 承包单位（章）：某某有限公司 项目经理： 日期： 专业监理工程师审核意见：专业监理工程师： 日期： 总监理工程师审核意见：项目监理机构（章）： 总监理工程师： 日期： 排水管道吊装施工方案一、编制依据：1.1道路排水设计施工图1.2吊装手册及汽车吊性能表。二、工程概况 某某市某某区某某棚户区改造中区市政建设工程某某工程道路排水工程共有两条雨水主管道及一条污水主管道，起点桩号K0+000，终点桩号K3+453，主管线长度3.453Km。雨水主管道管径分别为1.8m、2.0m、2.4m、2.6m、2.8m，管道平均开挖深度约为8.9m，北侧最大开挖深度10.22 m, 南侧最大开挖深度10.42 m；污水主管道管径分别为1.5m、1.6m、1.8m，管道平均开挖深度为约5.65m, 最大开挖深度6.99 m。 混凝土排水管道设计概况序号名称管径（mm）管长（mm）南侧最大挖深（m）北侧最大挖深（m）计算取值（m）参考重量（t）1钢筋混凝土企口管D180025008.958.868.957.2742钢筋混凝土企口管D200025008.718.518.718.9853钢筋混凝土企口管D240020009.088.889.089.8824钢筋混凝土企口管D2600200010.2310.0310.2310.8845钢筋混凝土企口管D2800200010.2410.0410.2412.7266钢筋混凝土企口管D3000200011.2411.2414.7137钢筋混凝土承插管D150030006.226.226.8708钢筋混凝土承插管D160030005.915.918.4639钢筋混凝土企口管D180025006.056.057.274 三、管道吊装计算 1、吊车工作半径计算根据给水排水管道工程施工及验收规范（GB50268-2008）沟槽边坡最陡深度表4.3.3雨污水管线采用二级放坡，坡度为1:0.75，一级边坡深度为5米，碎落台宽度为2米。吊车沿边坡内缘顺向停放，吊车支腿距沟边至少1.5m以外。工作面宽度参照现行给排水管道施工验收规范。管道外径D0（mm）管道一侧工作面宽度b1（mm）混凝土类管道金属类、化学建材类管道1000<D01500刚性接口600500柔性接口5001500<D03000刚性接口800-1000700柔性接口600吊车站位示意图吊车工作半径为1/2管径+工作面+边坡放坡宽度+1.5+1/2支腿横距直径1.83.0管道按照每次吊装10米管道计算,直径1.5、1.6按照每次吊装12管道米计算。支腿横距根据徐工汽车吊支腿最大横距7.6米计算。序号管径（mm）最大挖深（m）放坡宽度（m）支腿与坡顶距离（m）工作面宽度（m）支腿横距（m）吊装最小半径（m）首尾吊点平距（m）吊装最大半径（m）1D18008.958.71.50.67.615.53.7515.92D20008.718.51.50.67.615.43.7515.93D24009.088.81.50.67.615.9416.44D260010.239.71.50.67.616.9417.45D280010.249.71.50.67.617.0417.56D300011.249.81.50.67.617.2418.37D15006.226.71.50.57.613.34.514.08D16005.916.41.50.67.613.14.513.99D18006.056.51.50.67.613.33.7513.82、吊装荷载计算吊装载荷：Q=K1*(G+1+2) K1:动载系数 G:管道重 1：索具重量 2：钩头重量序号管径（mm）管道重量（t）动载系数索具重量（t）钩头重量（t）吊装荷载（t）吊装半径（m）1D18007.2741.10.050.468.5615.92D20008.9851.10.050.4610.4415.93D24009.8821.10.050.4611.4316.44D260010.8841.10.050.4612.5317.45D280012.7261.10.050.4614.5617.56D300014.7131.10.050.4616.7518.37D15006.8701.10.050.468.1214.08D16008.4631.10.050.469.8713.99D18007.2741.10.050.468.5613.83、吊车选用 雨水管道D1800吊车选用：根据以上条件，QY80K吊车吊装时吊车回转半径16m，出杆24.38m，起重能力为：8.6吨8.56吨，可以满足吊装要求。 雨水管道D2000吊车选用：根据以上条件，QY90K吊车吊装时吊车回转半径16m，出杆20.16m，起重能力为：12.9吨10.44吨，可以满足吊装要求。 雨水管道D2400吊车选用：根据以上条件，QY100K-1吊车吊装时吊车回转半径18m，出杆32.25m，起重能力为：12.7吨11.43吨，可以满足吊装要求。 雨水管道D2600吊车选用：根据以上条件，QY100 K-吊车吊装时吊车回转半径18m，出杆32.25m，起重能力为：12.7吨12.53吨，可以满足吊装要求。 雨水管道D2800吊车选用：根据以上条件，QY130 K吊车吊装时吊车回转半径18m，出杆21.28m，起重能力为：18.5吨14.56吨，可以满足吊装要求。 雨水管道D3000吊车选用：根据以上条件，QY130K吊车吊装时吊车回转半径20m，出杆37.84m，起重能力为：17.3吨16.75吨，可以满足吊装要求。 污水管道D1500吊车选用：根据以上条件，QY80K吊车吊装时吊车回转半径14m，出杆20.25m，起重能力为：10.4吨8.12吨，可以满足吊装要求。 污水管道D1600吊车选用：根据以上条件，QY80K吊车吊装时吊车回转半径14m，出杆20.25m，起重能力为：10.4吨9.87吨，可以满足吊装要求。 污水管道D1800吊车选用：根据以上条件，QY80K吊车吊装时吊车回转半径14m，出杆20.25m，起重能力为：10.4吨8.56吨，可以满足吊装要求。 4、吊装方法及钢丝绳的选用根据管道重量的计算，捆绑管子时选用绳索兜底平吊法，采用绳索兜底平吊法时，吊绳夹角按30°计算。P=Q/ncos（1-1）P每根钢丝绳所受的拉力（N）；Q起重设备的重力（N）；（以最大直径2.8米管道重量计）n使用钢丝绳的根数；a钢丝绳与铅垂线的夹角。aS0最大破坏拉力P=12726*10/4*cos30=36737N钢丝绳的容许拉力可按下式计算：KP = （1-2）式中P钢丝绳的容许拉力（kN）；S0钢丝绳的钢丝破断拉力总和（kN）； a 考虑钢丝绳之间荷载不均匀系数，对6×19、6×37、6×61钢丝绳，a分别取0.85、0.82、0.80；K钢丝绳使用安全系数。使 用 情 况安全系数K使 用 情 况安全系数K缆风绳用3.5用作吊索，无弯曲67用于手动起重设备4.5用作绑扎吊索810用于机动起重设备56用于载人的升降机14 P =0.82*36.737/6=5.021KNP0d0.1 =7.08mm式中 d钢丝绳直径（mm）P0钢丝绳实际承受的最大拉力（N）选用15mm6×37的钢丝绳。 5、起吊时地基承载力验算（按最大件前体重量12.726吨计算） A、 吊机重量： 65.8t 管道重量： 12.726t 合计：78.526t B、 地基承载力：78.526t/(15.3×3)m2=1.711t/m2=17.11kPa C、安全系数：17.11kPa×1.5=42.8kPa 起吊时对地基承载力要求为42.8kPa。现场地质为粉土，根据地勘资料知卵石地基承载力为140 kPa，施工现场满足起吊要求。四、吊装人员配备： (1)施工负责人1人 (2) 现场安全员1人 (3) 起重工2人 (4) 汽车起重机司机2人 (5) 普工4人五、管道吊装步骤 1、吊装施工工艺流程如下： 吊装场地面强度核实吊车就位工作半径核实挂钩试吊正式吊装管道就位摘钩 2、管道安装 （1）吊装前的准备工作a、进场的管子应堆放在基坑顶2米外平整的地方，不同类别和不同规格的管子要分开堆放，跺与跺之间要留有通道。b、吊车、拖板车、索具道木等车辆和机器都已准备齐全，各个工种的人员准备完善，吊装方案已经批准，并对作业
