内蒙古某公路桥梁工程重力式钢筋混凝土桥台施工方案(钻孔灌注桩、附示意图).doc

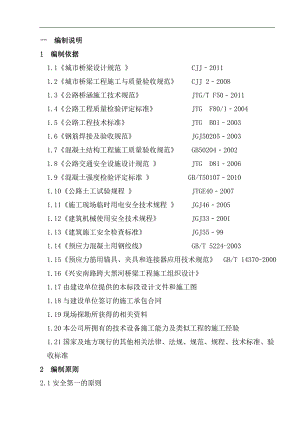

一 编制说明1 编制依据1.1城市桥梁设计规范 CJJ2011 1.2城市桥梁工程施工与质量验收规范 CJJ 22008 1.3公路桥涵施工技术规范 JTG/T F5020111.4公路工程质量检验评定标准 JTG F80/120041.5公路工程技术标准 JTG B0120031.6钢筋焊接及验收规范 JGJ5020520031.7混凝土结构工程施工质量验收规范 GB5020420021.8公路交通安全设施设计规范 JTG D8120061.9混凝土强度检验评定标准 GB/T5010720101.10公路土工试验规程 JTGE4020071.11施工现场临时用电安全技术规程 JGJ4620051.12建筑机械使用安全技术规程 JGJ3320011.13建筑施工安全检查标准 JGJ55991.14预应力混凝土用钢绞线 GB/T 5224-20031.15预应力筋用锚具、夹具和连接器应用技术规范 GB/T 14370-20001.16兴安南路跨大黑河桥梁工程施工组织设计1.17由建设单位提供的本标段设计文件和施工图1.18与建设单位签订的施工承包合同1.19现场探勘所获得的相关资料1.20本公司所拥有的技术设备施工能力及类似工程的施工经验1.21国家及地方现行的其他相关法律、法规、规范、规程、技术标准、验收标准2 编制原则2.1安全第一的原则在本方案的编制中始终按照技术可靠、措施得力、确保安全的原则确定施工方案。本工程位于兴安南路与大黑河交界处，东临杭盖路，南临S102省道，此条道路为呼市的重要交通要道，行车量大，西邻赛罕区金河镇西大黑河村，北邻赛罕区巧报镇东大黑河村，可见本工程施工范围内行车量大、人口密集、不确定因素众多，必须把安全措施落实到位、确保万无一失的前提下组织施工。2.2优质高效的原则 加强领导，强化管理，优质高效。根据我们在施工组织设计中明确承诺的质量目标，贯彻执行ISO9001 质量体系标准，积极推广和使用“四新”技术，确保创优规划和质量目标的实现。施工中强化标准管理，加强内部核算管理，降低工程成本，提高经济效益。2.3方案优化的原则科学组织，合理安排，优化施工方案是工程施工管理的行动指南，在施工方案的编制中，对施工中的关键工序和重点部位进行多种施工方案的综合比选。2.4确保工期的原则根据建设单位对本工程的工期要求，编制科学的、合理的、周密的施工方案，合理安排进度，实行网络控制，搞好工序衔接，实施进度监控，特别要抓住重点控制工程，确保实现工期目标，满足业主要求。2.5科学配置的原则根据本工程的工程量大小及各项管理目标的要求，在施工组织上，施工要素实行科学配置，选派有施工经验的管理人员，组织专业化施工队伍，投入高效先进的施工设备，确保建设资金的周转使用，选用优质材料，确保人、财、物设备的科学合理配置。2.6合理布局的原则从合理利用临时占地、便于施工、搞好环保、实施文明施工等多角度出发，合理安排施工场地。2.7降低工程成本的原则 结合现场实际情况因时因地制宜尽量利用原有或就近已有的设施减少各种临时工程尽量利用当地合格资源合理安排运输装卸与储存作业减少物资运输周转工作量。 2.8遵照执行设计标准和施工规范的原则严格执行国家、行业颁发的现行的有关工程施工的技术规范、质量验收标准和安全生产的有关规定。3 编制范围 招标文件内明示的呼和浩特市2012年桥梁工程兴安南路跨大黑河桥梁工程，里程为K0+167.826K0+737.826，包括2个桥台，36个桥墩，36个盖梁。二 工程概况1 工程简介兴安南路跨大黑河桥梁工程，里程为K0+167.826K0+737.826，桥梁长度为570.0m，该桥下部结构中有2个桥台，36个桥墩，36个盖梁。每桥台桩基采用2×9根钻孔灌注桩，每桥墩桩基采用2×4根钻孔灌注桩。桥台为重力式钢筋混凝土桥台，桥墩为双柱式大挑臂预应力混凝土盖梁。盖梁宽度为2.2m，高2.0m。立柱间距为7.2m，立柱断面为1.6×1.8m,高度为5.2957.227m。2 地理位置本工程位于兴安南路与大黑河交叉处，东临杭盖路，南临S102省道，此条道路为呼市的重要交通要道，行车量大，西邻赛罕区金河镇西大黑河村，北邻赛旱罕区巧报镇东大黑河村。施工里程为K0+167.826K0+737.826，包括2个桥台，36个桥墩，36个盖梁， 其中A0#桥台位于S102省道和大黑河南岸河堤之间，原地面绝对标高为1044.11045.0m，P1#P6#承台在大黑河河底，平均绝对标高为1041.0m，P7#P18#墩、A19#桥台位于大黑河北岸树林中，绝对标高为1043.70m1044.60m。3 自然条件3.1气象特征本地区属于干旱半干旱大陆性气候，气候干燥，降雨量少并集中，蒸发强烈、干燥多风、温差变化大，同时因受阴山山脉影响，形成比较优越的小气候环境。根据呼市气象站观测资料：多年平均降雨量为400mm多集中于78月份，占全年降雨量的77,多年月平均蒸发量1781.8mm,多年月平均最低气温-13,月平均气温为21.9；全年主导风为西北风,夏季出现西南风,年平均风速为1.67米/秒，最大风速可达25米/秒，全年无霜期130天，最大冻结深度160cm。近年来，由于生态环境的严重破坏，沙尘暴次数有所增多，气候略有差异。3.2水文特征本地区河流有大黑河、小黑河、什万立米水磨沟，流域面积1380.9平方公里，沟长68.2公里，年平均径流量4972万立方。1985年在沟口兴建红领巾水库1座，库容1650万立方，灌溉面积11万亩。哈拉沁沟，沟长55.6公里，流域面积708.8平方公里，年均径流量2622万立方。全市河流总长度1075.8公里，河网密度为177公里/平方公里。本工程地下水以孔隙潜水为主，地下水自然埋深在4.04.6米（绝对高程1039.431040.35米）之间，主要赋存与砂砾与粉细沙层中，属潜水。水位受季节变化影响，年变幅约1.002.00米。3.3工程地质从最大钻探深度85.00米范围内，本工程地自上而下大致分布人以下：杂填土层：杂色，松散，稍湿，本次施工钻孔揭露该层以粉土、粉细砂为主，局部含植物根茎。工程力学性质差。粉细砂层：黄褐色，稍湿饱和。分选性好，稍密状，以石英、长石为主要矿物成分，有粉质粘土、粉土、中粗砂夹层及透镜体，工程力学性质一般。 粉土层：褐黄色，稍密，稍湿湿。土质均匀，夹粉砂，局部变为粉质粘土层或与之互层，分布不连续，以夹层及透镜体的形式出现。 砾砂层：黄褐色，中密，稍湿饱和。分选性好，含砂砾，分布不连续，工程力学性质一般。 粉质粘土层：褐黄色，可塑硬塑。粘滞感一般，切面稍光，夹粉土，工程力学性质一般。砾砂层：褐黄色，中密密实，饱和，级配好，磨圆度好，砾粒呈浑圆状。以中粗砂及粉质粘土填充。最大粒径约5cm，以石英、长石为主要矿物成分。有粉质粘土和粉细砂夹层及透镜体，偶含卵。局部变为中粗砂层，工程力学性质好。 粉质粘土层：褐黄色，可塑硬塑，土质不均匀，切面稍光，粘滞感一般。分布不连续，工程力学性质一般。粉细砂层：黄褐色黄绿色，中密密实，饱和，分选性好，主要矿物成分为石英、长石等，工程力学性质较好。粉质粘土层：灰绿色，灰黑色，可塑硬塑，无摇震反应，切面光滑，有光泽，韧性好，干强度高，局部夹粉土层或与之互层，含有机质土，工程力学性质较好。 粉细砂：灰兰，密实，饱和，中密，以石英、长石为主要矿物成分，分选性好，局部厚度较大，工程力学性质好。 粉细砂：灰兰，密实，饱和，中密，以石英、长石为主要矿物成分，分选性好，局部厚度较大，工程力学性质好。 粉细砂：灰兰，密实，饱和，中密，以石英、长石为主要矿物成分，分选性好，局部厚度较大，工程力学性质好。根据勘察和调查，本工程内无不良地质作用，场地的稳定性较好，适宜本工程建筑。3.4场地地震效应根据场地附近波速资料，场地土类属中硬土。根据钻孔资料，场地覆盖层大于50m，按建筑抗震设计规范 （GB500112010）第4.1.6条评定，本工程场地覆盖层厚度50m，场地类别为类，综合评定本工程场地为抗震一般地段。根据国家标准中国地震动参数区划图 （GB183062001）、建筑抗震设计规范 （GB500112010）附录A0.4，场地抗震设防烈度为8度，设计基本地震加速度为值0.20g，设计地震分组为第一组三 主要工程量桥台主要工程数量表序号名称数量单位备注1钢筋96104kg2钢筋网片2486kgD6焊接钢筋网3C35砼1953m³4C15砼59m³桥墩主要工程数量表序号名称数量单位备注1钢筋397073kg2C40砼1345m³盖梁主要工程数量表序号名称数量单位备注1钢筋436677kg2钢绞线175043kg3现浇C50砼3313m³490波纹管9576m80波纹管3616m5M15-12锚具864套M15-9锚具432套四 施工准备4.1 技术准备4.1.1 技术人员认真熟悉设计图纸和地勘资料，组织相关人员进行现场勘察，并学习相关施工规范及标准。4.1.2 测量人员根据施工图及给定的坐标点施工放样，放样轴线及平面尺寸，办理驻地监理工程师复核、签认手续。4.1.3 试验员对原材料进行送检和做好见证取样计划。4.1.4 混凝土配合比设计已经批准使用。4.1.5 做好钢绞线、波纹管、夹片、锚具的试验，以及张拉用千斤顶和油泵的校验。4.1.6 试验检测项目表见表1 试验检测项目表 表1序号名称检测频率单位备注1钢筋60t极限强度、屈服强度、伸长率2钢绞线60t强度、弹性模量、伸长率（最大力、规定非比例延伸力、最大力总伸长率、应力松弛性能试验）3外加剂100t减水剂减水率、抗压强度比、钢筋锈蚀、细度4千斤顶6个月/200次校定5锚具、夹片1000（外观：10%抽检且不小于10套、硬度：5%不小于5套、静载锚固3套）套硬度、静载锚固6波纹管同一规格一次m集中荷载下的径向刚度、荷载作用后的抗渗漏及抗弯曲渗漏7水泥200袋装/500散装t安定性、凝结时间、胶砂强度8砂子400m³含泥量、泥块含量、筛分析9碎石400m³含泥量、泥块含量、压碎值、筛分析4.2 现场准备4.2.1 施工前场地完成三通一平，临
