内江天网系统施工组织设计方案.doc

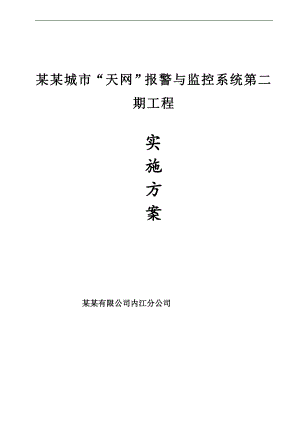

某某城市“天网”报警与监控系统第二期工程实施方案某某有限公司内江分公司目 录1.施工方案和技术措施41.1.系统施工工序41.2.监控系统施工方案41.2.1.外场勘查41.2.2.基础施工121.2.3.立杆与吊装131.2.4.防雷及接地151.2.5.供电171.2.6.设备调试171.3.治安卡口系统施工方案171.3.1.工程概述171.3.2.外场勘查171.3.3.施工前准备181.3.4.基础施工191.3.5.龙门架安装211.3.6.地感线圈的切割与埋设221.3.7.立杆悬臂组装与起吊241.4.设备安装连接与调试251.5.采用标准、规范、规程262.人员组织及施工设备272.1.项目经理部组织体系272.2.主要施工设备273.设备、材料生产及运输283.1.设备生产及采购283.2.设备选型293.3.设备交货及运输294.系统维护及后续技术支持294.1.系统的日常维护294.2.技术支持及售后服务294.2.1.故障维修294.2.2.定期检修304.2.3.维检记录304.2.4.其它支持305.质量保证体系305.1.各岗位职责及权限315.2.质量管理目标335.3.质量管理措施336.文明施工及安全措施356.1.文明施工356.2.施工安全措施357.工程进度计划图36附件A安全生产责任书38附录B进场安全总交底39附录C分部分项工程安全技术交底41附录D施工人员三级安全教育记录卡42 1. 施工方案和技术措施1.1. 系统施工工序每个系统可分为以下几个阶段来施工：第一阶段：外场勘查选址并确认；第二阶段：基础和接地极的施工及管道检查及完善；第三阶段：设备安装接线及单机调试；第四阶段：系统调试。基础及接地施工安装及单机调试系统调试外场勘查确认 图1 系统施工工序1.2. 监控系统施工方案1.2.1. 外场勘查监控点位选址至关重要，其位置应放在视野开阔光线明亮、监控范围达到50-100米内无遮挡的地方，同时考到就移动光缆及近取电，电源稳定（24小时不断电）1.2.2. 基础施工施工基础地点：城市道路、广场、小区及各种娱乐场所等；施工基础包括：手井、基础、挖沟、埋管、穿线几部分1、手井、基础：规格800mm×800mm；手井即俗称中转手井，主要用来做为线路中转；基础用来固定摄像机立杆，基础结构、尺寸：（见下图）基础与手井之间通过穿线管连接，管内放置铁丝，钢筋用M22标准（国家标准材料）攻丝，配镀锌螺母八个、垫圈和弹簧垫圈共四个。图2 手井基础结构示意图手井主要方便线缆敷设及系统检测维修，基础结构尺寸：500×500×600圆形井，如下图所示。手井盖图3 手井示意图2、挖沟：挖沟规格为200mm×500mm，沟底部要求平整不能有石子（防止石子损伤线管），基础沟的拐角不能小于直角要成圆弧形（成直角易让线管折断破露，易损伤内部线路的稳定）3、埋管：所有地下埋管统一用6公分的PVC线管，立杆基础到手井之间的PVC管为75公分管材。线管密封性好，放水性能良好；线管离地面应不小于0.5米；线管管口应无毛刺和尖锐棱角；线管内放置穿线铁丝。线缆敷设后，先用细砂土回填、回填后夯实路面，再根据周边环境复原路面，保持与原路面一致。注：特殊路面需重压时，要预埋钢管防止因路面压力导致线管变形破裂。4、穿线：各种类型的线缆用穿线器引导穿线，电源缆单独走一条管，其它线缆以现场实际距离为标准确定。在接线过程中要严格按照设备线路说明来操作，注意所有信号控制线、电源正、负极切勿接反，保证线路与线路之间的结头牢固密封、良好的防水性。1.2.3. 立杆与吊装1、杆整体高度为6000mm，立杆表面要喷有银色防锈漆。从杆顶部开始500mm处连通悬臂，悬臂长1000mm，杆顶部安装有避雷针，高度为600mm直径为12mm2、通过悬臂顶端有专门固定法兰盘安装摄像机，安装方式分为两种，一种带云台摄像机安装，通过悬臂固定桩安装到立杆上，另一种方式为安装球型摄像机，通过标准螺纹来安装球机转接头要90度垂直（如下图）图4 球机安装示意图3、从立杆的底部开始到2.5m处开一长圆形出线孔，设备箱与出线孔相接，设备箱开孔为40×80mm进出线孔（立体图），箱子颜色为银色，表面喷涂“公安专用”字样，要求红色反光漆，规格6×6cm2大小图5 设备箱立体图立杆底部开始200m处开一底盘椭圆形穿线孔规格长150mm宽50mm并有相应的穿线孔盖子，固定螺丝为内六角（见下图）图6 立杆穿线孔1.2.4. 防雷及接地防雷接地系统包括外场设备的防雷接地和监控机房的防雷接地。外场设备的电源线采用直埋或管道敷设方式，其金属外层或金属管道应接到设备的地线上；电源线和通讯线的避雷器接地线以及设备机箱都连接在设备的地线上，但接地方式采用单点接地方式。设备的地线连接到该设备的专用地网上。监控机房的各类接地也采用单点接地方式连接到机房内的接地排上，包括线缆避雷器的地线、设备的保护接地、设备的工作地逻辑地等，但为了防止交流电源的干扰，交流电源的中性线不能连接在该地排上。地排采用专线连接在专用的地网上。地网的制作按有关的标准制作并在局前井或外场设备接线井内预留断接卡。1、避雷针主要是防止外界电压危害人身安全和对设备的损害，抑制电器干扰，保证设备正常工作。接地结构、尺寸：如下图所示安装要求接地体的焊接采用搭焊，搭焊长度为圆钢直径的6倍；接地体的安装点下方应无任何管道、线缆经过。2、立杆安装通过基础螺杆与摄像机杆基础连接固定；要求基础杆与摄像杆基础安装牢固；摄像杆中心线应与水平面垂直；效果图如下图7 立杆安装示意图1.2.5. 供电外场设备的供电线路引自附近收费站区的变电站。直埋的电力电缆选用铜芯聚氯乙烯绝缘聚氯乙烯护套铠装电力电缆，管道电力电缆则采用铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆，产品满足GB12706标准。电力电缆施工以前，检查电缆的出厂前盘测标签。电力电缆敷设完后，其芯线之间、芯线对地之间的绝缘电阻用1000V兆欧表测，应保证温度在20时，不小于50兆欧/公里。1.2.6. 设备调试设备安装后进行调试试运行，在设备不间断断电情况下，设备进行试行阶段，在此过程中我们将全程对设备进行跟踪调试！1.3. 治安卡口系统施工方案1.3.1. 工程概述本次治安卡口系统需在6个监控点路段进行建设。系统采用地感线圈检测方式对所有经过监控点的车辆进行流量检测、超速抓拍等。当系统检测到有车辆通过时，摄像机所摄车辆特写和全景图片经视频采集卡完成模数转换，其中特写图片经车牌识别模块完成车牌号码和车牌颜色识别，控制软件记录车辆通过监控点的时间、地点、车辆行驶速度、行驶方向、车身长度以及车辆图像、装载信息等，此图像、数据信息经处理并存入本地数据库，如有超速或“黑名单”车辆，可立即现场报警或远程报警；以上图像数据信息经光纤网络上传至监控中心并存入中心数据库，监控中心后台软件可完成查询、布控、报警功能等。1.3.2. 外场勘查治安卡口系统分布在全市主要进出城市的交通要道上，点位的选定至关重要。各个进出城市路口的选址是：道路平坦、直、交通要道、地面完好，要考虑到光缆的传输及供电系统的便利，同时还要考虑选定的点位内，地下不得有天然气管、消防管、居民供水管、地下排水管沟、电力井沟，通信管、井等其它设施。1.3.3. 施工前准备施工准备是保证施工顺利进行的前提，主要包括技术准备、物质准备、组织准备及作业条件准备等，其具体内容是：（1）熟悉有关建设文件，了解工程特点及施工总体要求；（2）研究施工图纸，了解设计意图和商定解决方法；（3）施工员及各有关负责人就施工图、规范、说明书等技术要求进行技术交底；（4）落实设备、主材、辅材及施工机具，并进行检查确认；（5）做好设备开箱验收工作。设备开箱验收时，按设备装箱单，对设备、零部件、备件进行清查，对设备进行外观检查，包括设备规格、型号是否符合订货要求，随机文件、合格证、原产地证明是否齐全，检查无误后做好记录；（6）落实施工班组及施工技术负责人，确定质量控制要求。1.3.4. 基础施工1、管道工程本系统无大型管道工程，选定的点位与取电距离有关，线形保持顺适，手井之间的管道无凸凹处，管节之间的连接角度不大于50。封闭接缝防水按通信管道工程施工及验收技术规范（YDJ 39-90）标准执行。管道铺设后，其端头用封头堵塞，防止异物进入管孔。有些横穿马路管道和机动车道的铺设，在没有管道的情况下，必须采用顶管铺设方式完成，管径不得小于75管，在施工前做好与道路承包人、园林规划局、政府相关部门的施工手续及协调工作，同时做好绿地保护及安全护栏，达到规范施工。需要在绿化带和人行路面施工挖沟（沟0.2m*深0.5m）埋设管道时，要做到完工后恢复掩埋于土，恢复绿化带平整和修复人行路面。管道工程铺设完成后，应以保证管道的施工质量。2、手井基础手井大小为0.5m*0.5m*0.5m圆形井，绿地及人行道可用水泥井盖；手井内按图要求用砖砌成再用水泥浆抹平；手井完成后，恢复周边绿地及路面，保持周与边地面一致不影响周边环境。图8 手井与立杆基础2、立杆基础治安卡口立杆方式为单向车道双杆形式安装，即前杆为线圈附近车辆照明，后杆为电子抓拍形式。立杆基础大小按图纸设计要求施工，基础与手井通信线管采用PVC管，每一个安装点均需布两根线管，将220V交流电与信号线分开敷设，线管的直径分别为30mm及75mm。基础大小应与实际立杆壁长为标准来计算实际大小。4、基础接地系统（1）防雷及接地装置施工按照规范的施工图进行。（2）接地网线采用50×5镀锌扁钢，接地极采用50×50×5镀锌角钢。接地网线间续接、与接地体的连接均采用满焊焊接，接地电阻4。（3）接地体接地点的选择避开门、通道、地面上有人活动的地方。（4）整个接地网外露部分的连接可靠，接地线规格正确，防腐层完好。（5）工频接地电阻值及设计要求的其它测试参数符合设计规定，雨后不应立即测量接地电阻。（6）设备均按照规范安装牢固，使业主满意。5、机箱的安装路口机箱采用抱箍的方式固定于立杆竖杆3m的高度。机箱内部空间足够大，有利于散热、安装、使用和维修。1.3.5. 龙门架安装1、首先检查地基是否符合规范要求，龙门架的基础，应符合下列要求:A、土层压实后的承载力应不小于80kPa。B、浇筑C30号混凝土厚度500mm。C、基础表面应平整，水平偏差不大于10mm。D、基础四周应有排水措施，不得有积水浸泡基础。2、安装前，首先检查龙门架体的直线度，导轨的平行度，导轨对接点的错位差，立柱安装后，要求在两个方向上作垂直度检查，倾斜 度应保证在1.5以内，达不到标准，应在底架下塞垫调整片，直到调整到符合要求为止。3、安放地梁，先组装好地滑轮再连接底盘，找好水平，紧固地脚螺栓。4、放置自升平台就位，使套架中心线与立柱中心线重合。5、将第一组立柱标准节放入套架内，底端与地梁用螺栓连接，找正紧固。6、安装撑杆并紧固以上各件连接螺栓，检查安装好的标准节垂直偏差，调整到符合要求。图9 龙门架安装示意图1.3.6.
