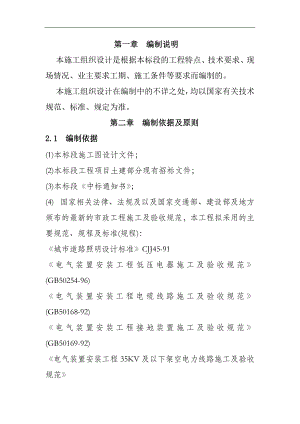

第一章 编制说明本施工组织设计是根据本标段的工程特点、技术要求、现场情况、业主要求工期、施工条件等要求而编制的。本施工组织设计在编制中的不详之处，均以国家有关技术规范、标准、规定为准。第二章 编制依据及原则2.1 编制依据(1)本标段施工图设计文件；(2)本标段工程项目土建部分现有招标文件；(3)本标段中标通知书；(4) 国家相关法律、法规及以及国家交通部、建设部及地方颁布的最新的市政工程施工及验收规范，本工程拟采用的主要规范、规程及标准(规程)：城市道路照明设计标准CJJ45-91  电气装置安装工程低压电器施工及验收规范(GB50254-96) 电气装置安装工程电缆线路施工及验收规范(GB50168-92) 电气装置安装工程接地装置施工及验收规范(GB50169-92)  电气装置安装工程35KV及以下架空电力线路施工及验收规范(GB50173-92) 城市道路照明工程施工及验收规程(CJJ89-2001) 民用建筑设计规范JGJ16-2008低压配电设计规范GB50054-95供配电系统设计规范GB50052-95城市道路照明设计标准CJJ45-2006城市道路照工程施工及验收规程CJJ89-2001（5）现场调查的相关资料（6)我公司ISO9001质量体系、ISO14001环保体系文件。（7）我公司相似工程施工中成熟的施工技术和管理经验，及相关管理办法。2.2 编制原则遵循“严肃性、标准性、先进性、可行性、连续性、均衡性、节奏性、协调性、经济性”的九性原则。严格遵循招标文件规定的内容和设计文件。2.3编制范围湘潭市荷塘至某某桥道路工程主线k19+612.836k25-089.891路幅内机动车道、辅道照明系统、地埋式变压器、路等控制系统、配电线路系统及照明灯具之接地保护系统。2.4负荷等级本设计的道路照明和供配电设施的用电设施的用电负荷按三级负荷设计。第三章 工程概况3.1 项目概况本项目为某某至某某桥道路工程勘察设计的第二合同段。起点：K13+000，与本项目第一合同段终点相接，终点K25+553，在某某桥与G107相接。路线全长12.553km。1、 主要技术指标和工程数量如下：1、本工程照明采用埋地式变压器供电。地埋变10kv电源均接自就近的市政10kv电源交接箱直埋引入，变为380V，接灯箱式路灯智能配电控制柜，单变压器供电半径约650750M。灯具均采用单灯就地补偿，使补偿后的灯具功率因数不低于0.9，因变压器另为其他市政设施供电，配电柜处另考虑集中补偿。2、本段路全线范围内设置道路照明设置。主道照明 按城市快速路标准设计。灯具均选用高效金卤灯光源、半截光型灯具，灯具制造均应满足相关国家标准GB7000.1-GB7000.6;GB3037-91;GB/T13912-92.3、沿道路纵向等间距，两侧对称布置灯杆，主行车道、辅道（含非机动车道）分别设置杆高12米间距为40米（沿主线方向）主行车道辅道灯具分别选用315W、210W高效金卤灯光源各一台。车道、辅道平均照明分别为31.4LX、22.2LX。照明均度UE0.6功率密度值0.5W/m²左右。分平交路口设置18M固定式中杆灯照明。4、照明控制设置3种运行方式；手动，智能钟控，光电控制，其中手动主要用于调试和系统检修时使用；光控已光电管检测自然光的自然照明度为依据控制路灯启闭，可作为辅道控制方式；智能钟控采用天文时钟根据季节按存储的日出日落时间自动设定并控制路灯启停，是主要控制方式。全线沿路灯供电线路各敷设一条KVV-4*4的控制线与路灯所内的计算机中心监控系统相连并由该系统集中控制。全线路灯亦可通过VS两段式镇流器控制实现半夜时各路灯光源功率降半而全线照度均匀的控制方式。5、照明控制安装在各智能照明配电控制柜内，其中光电控制器或其他接收光电头应按产品要求露天安装以接自然光。3.2 管线敷设 1、主线地埋道路照明干线采用YJV-1KV电力电缆，穿CPVC110管在绿化分隔带内埋地敷设、主线间距400m左右预埋9根热浸塑电缆保护管横穿主线（位置、数量以业主意见为准），其余穿主线管道均采用热浸塑电缆保护管钢管埋地敷设。相邻变电所两供电末端灯具间预埋管道应同步施工，以保证全线管道的连通。每处路灯及过路处设置电缆手孔井，桥梁部分照明电缆沿防撞墙内在人行道下方通道内预埋保护管敷设，同时核查桥梁防撞栏灯具基础预埋。2、三相配电照明回路灯具采用三相间隔接线。照明干线至灯头配线有灯具厂家配套提供。3.3 防雷接地 1、本工程接地保护采用TN-S系统，设专用PE保护线。埋地式变压器中性点直接接地，接地电阻不大于4欧姆。每个灯具基础处增加打一根人工接地极与灯具的金属灯杆、底座及PE线可靠连接，且接地电阻不大于4欧姆。防雷利用金属路灯灯杆作为接闪器及引下线，桥梁部分利用构造内的主钢架互相焊连作接地装置，形成电气通路，接地电阻不大于4欧姆。3.4 设计节能、环保措施 1、采用节能灯具，同时照明功率密度值满足城市道路照明设计标准CJJ45-2004要求；全线路灯可接受PT节电控制器及路灯所内的计算机中心监控系统相连并由该系统集中控制，亦可通过VS两段式镇流器控制实现半夜时各路灯光源功率降半而全线照度均匀的控制方式。 3.5 地形、地貌路线走廊带位于湘潭市城区东侧湘江阶地平原区和丘陵区，地势总体南高北低。最高黄海高程90.1m，最低高程23m，地面标高一般在4080m之间。以丘陵、河流阶地为主。区内发育湘江及其支流湾东港、向东渠等河流。流水侵蚀、堆积作用明显，侵蚀堆积阶地平原区地貌、构造剥蚀侵蚀地貌发育。沿线地形地貌特征分区叙述如下： 区：平原、丘岗区（K20+700K21+950），地形起伏小，海拔高程3060m，相对高差515m。堆积作用强烈，河流阶地相连，地表水系发育，多果园和水田。 区：丘陵区（K21+950K250+240），丘陵区，低丘陵区，地形起伏较小，黄海高程50100m，相对高差1550m。构造剥蚀、侵蚀作用较强烈，山体坡度一般1220°，基岩大多裸露，地表水发育。3.6 水文、气象本项目区域属中亚热带季风性湿润气候，光热充足，雨量充沛，无霜期长，严寒期短，四季分明，历年平均日照、气温和降水量分别为1629.9小时、17.3度和1340.8毫米左右，47月降雨集中，历年平均无霜期280天。多年平均蒸发量1263.3mm，多年平均风速2.4m/秒，最大风速20.0m/秒，主导风向NNW。本项目施工周期短，应合理安排施工工期，特别是路基应避免雨季大规模施工；4-7月雨量充沛，暴雨强度大，为防止路基边坡冲刷，确定边坡稳定，应设置必要的“防、排、截”排水设施。 路线所经区域为湘江水系。区内地表水系发育，湘江呈东西向横穿本区项目路线走廊带。湘江两岸一级支流较发育，较大的支流有湾东港、向东渠等河流。 路线走廊内水库、水塘分布较多，为当地居民防洪、灌溉及饮用起到了调节作用。3.7 地质、地震根据实地调查和区域地质资料，路线走廊带位于长潭盆地东北缘。发育北东向断裂和褶皱。路线走廊带主要构造线呈北东向展布，由一系列断裂组成。北东向断裂是路线走廊带主要构造形迹，控制了项目区岩层的分布。构造走向整体和路线交角较大，对路线工程影响较小。 路线走廊带构造较发育， 地形起伏较小，主要不良地质为局部路段开挖后可能产生的崩塌、局部的软弱土层。3.8 交通、通讯、自然条件及其施工条件（1）、交通运输本施工段经过的地区公路有天易大道、107国道及乡村道路，但不能满足大范围材料组织运输条件。 局部乡道路路况相对较差，硬化路面较少，需改造后方可使用。由于县道、乡道的产权问题，施工机械运输车辆极易压坏路面，必须与当地协调商议维修及加宽后，才能满足施工生产需要。（2）、沿线水电资源A、施工用水本工程拌和用水拌和站采用打深井取水。本施工段桩基施工用水以打深井取水为主，有条件的工点就近利用河水和池塘水。生活饮用水采用打井取无污染的浅层低矿化度地下水。B、施工用电沿线需增设3个变压器。K20+700处征地红线外左侧(向东渠梁场）,630KWA变压器一个。K23+160处征地红线外左侧（原砖厂左侧），630KWA变压器一个。K24+940处征地红线外右侧，200KWA变压器一个。C、沿线建材本项目位于湘潭县城郊，钢材、水泥、钢绞线、砂石等材料可在长株潭等地区采购。本项目周边商品混凝土站众多，部分施工部位经报业主同意后，可使用商品混凝土。3.9主要工程数量表序号设备名称规格型号单位数量备注1地埋式变压器及其基础250KVA-10/0.4KV套4防护等级IP682智能照明配电控制柜（1.2.3ZP）PT-250KVA套4防护等级IP55(室外卧式)3单臂钢杆灯及其基础(主线)SPG398COSMO315W h=12套232灯具无横向焊缝，厚度不小于5密mm，灯具内外热镀锌，镀锌厚度不小于85um，喷塑厚度不小于100um，均带COSM口电子镇流器、补偿电容、熔断器及灯具接电3芯配线。柱杆灯灯具仰角10°，功率因数不小于0.9.灯具半截光型，配高效金卤灯光源。灯具光效均不低于110LM/W。灯具实际数量按实际。基础含预埋钢管。4单臂刚杆灯（桥梁安装）SPG398COSMO315W h=12套225单臂钢杆灯及其基础 SPG398COSMO315W h=12套2396固定式中杆灯及其基础NG1000W*3 h=18套207交联铜芯聚乙烯绝缘电力电缆YJV-10KV 3*35MM²米按实计变压器外电源进线8交联铜芯聚乙烯绝缘电力电缆YJV-1KV 5*(1*25MM²)米12000实际数量按实计实际数量按实计9交联铜芯聚乙烯绝缘电力电缆YJV-1KV 5*(1*35MM²)米1200010控制电缆KVV-0.6KV 4*4MM²米2300011PVC电缆保护管CPVC-110 米19800012热浸塑电缆保护管N-HAP-DN100（厚3.5mm)米900013路灯接线手孔井（含高分子复合材料防盗井盖）700*700*1100mm（净长*宽*深）个50014过路接线手孔井（含高分子复合材料防盗井盖）1160*840*1100mm（净长*宽*深）个5015镀锌圆钢米150016镀锌角钢米1200第四章 施工总体方案及施工准备4.1 前期准备 施工前充分做好各项准备工作，包括控制测量工作；原材料检验，砂浆、砼配合比设计；钢筋加工场地的建设；施工用水；电力供应；道路交通疏解；管线调查；施工材料等统筹安排；进场人员安全教育等确保满足施工需要。 4.2 人员组织 根据合同要求和我部总体施工计划，为顺利完成市政地面管线工程，我公司组织具有丰富施工和管理经验的工程技术人员担任项目主管和技术主管，并组织技术过硬、操作熟练的现场技术人员和进行监督作业。施工作业人员计划75人。 4.1.1、工程管理、技术人员配置如下： 项目主管 技术主管 安全主管
