临水临电施工方案.doc

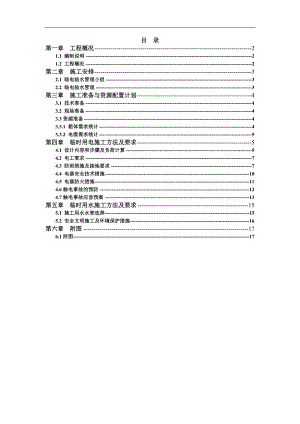

目 录第一章 工程概况21.1 编制说明21.2 工程概况2第二章 施工安排32.1 临电临水管理小组32.2 临电临水管理3第三章 施工准备与资源配置计划43.1 技术准备43.2 现场准备43.3资源准备43.3.1 箱体需求统计43.3.2 电缆需求统计5第四章 临时用电施工方法及要求54.1 设计内容和步骤及负荷计算54.2 电工要求74.3 防雨措施及接地要求74.4 电器安全技术措施104.5 电器防火措施114.6触电事故的预防124.7触电事故应急预案13第五章 临时用水施工方法及要求155.1 施工用水水管选择155.2 安全文明施工及环境保护措施16第六章 附图176.1附图17第一章 工程概况1.1 编制说明本方案为世纪城国际公馆四期71、72栋洋房工程现场临时用电用水专项施工方案。在考察施工现场的同时，认真地熟悉施工图、甲方提供的有关资料，本着充分利用自有资源、就地取材、合理布置、有效控制的原则，结合本项目管理特点编制本施工方案。1.2 工程概况工程名称工程地址工程类别占地总面积 2833.64 m2建设单位设计单位中科院建筑设计研究院有限公司监理单位质量监督部门东莞市质量监督站总包单位质量要求合格施工条件合同工期230天施工范围施工区域内的71、72栋洋房的土建及安装。第二章 施工安排2.1 临电临水管理小组项目经理安全主管技术负责机电经理生产经理安装班组土建班组说明：本小组是在项目部的统一管理下组织对本工程单独管理。2.2 临电临水管理2.2.1 用电管理 1、临时用电必须按“施工现场临时用电安全技术规范JGJ46-2005和 建设工程施工现场供电安全规范 GB 50194-93”编制施工用电施工组织设计制定安全用电技术措施和电气防火措施。 2、临时用电工程图纸单独由电气工程技术人员绘制，经技术负责人审批后作为临时施工的依据。 3、临时用电施工组织设计的内容和步骤： 1） 现场勘探，确定电源进线总配电箱，分配电箱的位置及线路走向。 2） 进行负荷计算，选择导线截面和电器的类型、规格。 3） 绘制电气平面图，和接线系统图。 4） 制定安全用电技术措施和电气防火措施。 4、施工现场临时用电安全技术档案： 1） 临时用电施工组织设计及修改施工组织设计的全部资料。 2） 技术交底资料。 3） 临时用电工程检查验收表。 4） 接地电阻测定记录。 5） 定期检（复）查表（工地每月，公司每季进行一次）。 6） 电工维修工作记录。5、安装、维修或拆除临时用电工程，必须由电工完成，现场临电电工必须持证上岗。电工等级应同工程的难易程度和技术复杂性相适应。第三章 施工准备与资源配置计划3.1 技术准备 3.1.1技术文件配置情况一览表名 称编 号施工现场临时用电安全技术规范（JGJ 46-2005）东莞市建设工程施工现场安全防护规范标准（GB/T50328-2001）建筑施工现场环境与卫生标准（GBJ50352-2005）施工现场临时用电安全技术规范（JGJ46-2005）建设项目工程总承包管理规范（GB/T50358-2005）建筑工程施工质量验收统一标准（GB50300-2001）建筑施工安全检查标准（JGJ59-99）3.2 现场准备现场给水主干管采用DN100 钢管，与业主方提供供水主管接水表驳接后沿建筑物，现场设置两个接口以65镀锌钢管作支管引入各楼层及加工区后用水集中处。71、72栋各设DN40镀锌给水干管，每层设置2个dn20支点水阀。为满足施工用水，由于城市水网的供给力不足，设置一个2m*2m*1.5m加压水池，负责给现场加压供水，用最大扬程为60m离心泵为水管加压，以确保水管末端用水。应用50、40、32钢管将水引向建筑物各竖向楼层供水，各楼层1.2M处设置25水阀，以满足施工用水以及消防用水 。现场供水管的安装维修以及施工用水的管理均由专业电工进行，需持证上岗；按定期检查和不定期抽查的安检方式监护，确保生产、生活用水正常供应。3.3资源准备3.3.1 箱体需求统计电箱名称数量（台）备注总配电箱1分配电箱2开关箱253.3.2 电缆需求统计名 称规格长度（m）备注BV-5×16mm2铜芯电缆130BV-4×150mm2+1×70mm2铜芯电缆190BV-4×150mm2+1×70mm2铜芯电缆160BV-4×25mm2+1×16mm2铜芯电缆230供 水管规格长度(m)备注100230钢管6530钢管50150钢管2550钢管第四章 临时用电施工方法及要求4.1 设计内容和步骤及负荷计算根据目前工程任务，现场主要负荷统计如下：序号机具名称规格型号数量单位单台功率KW使用动力KW1塔吊QTZ60102台22442提升机2台45903钢筋切断机ZJ4012台364钢筋弯曲机WJ4022台365钢筋调直机GT32台366木工圆盘锯MJ1046台3187加压泵1台7.57.58电渣压力焊4台451809电焊机4台1872合计 设备容量 P1 = 178 KW 合计 电焊机容量P2= 252 KW总计：机具设备容量P1= 178（KW）,电焊设备容量P2= 252（KW）。K1、K2需用系数（0.50.8），COSØ（0.60.8）S=1.05×（K1×Pi/COSØK2×P2） =1.05×（0.6×178/0.80.6×252） =1.05×（ 134151） =285（KVA）施工现场全面展开时，视在总功率为 285KVA,现甲方只提供400KVA变压器，可满足施工需求。配电柜亦是原总配电房即1#总配电房，主线路电缆采用一供电主回路。三级箱内分别设置保护零线端子板及工作零线端子板，在总断路箱处作一组工作接地与保护零线端子板压接地，要求接地阻值不大于4欧姆（实测2.5欧姆），供电方式为TN-S供电系统（三相五线制），接零保护。现场三级配电（总配电箱-分配电箱-开关箱），两级保护（总配电箱与三级配电箱分别设置漏电保护器）。第一级靠近电源侧漏电动作电流应小于100mA并大于30mA，漏电动作时间小于0.2s，第三级靠近负荷侧，漏电动作电流小于30mA，漏电动作时间不大于0.1ms，漏电保护器的安装要合理，动作时间灵敏可靠。根据现场施工的情况，结构施工时作业面施工照明采用1.5KW的镝灯照明。镝灯设专用灯架,灯架与操作面垂直距离不小于5，立完塔吊镝灯全部上塔吊。本建筑物施工现场消防水泵设在首层，施工期间市水网压力可以满足消防要求。根据现场用电回路负荷选择导线：根据施工现场地形、地势特点，以及施工机具的布置条件，施工现场平面内拟采用个2个总配电箱（即一主干线，一分干线，再分设分配电箱），上楼层的每一层设置一个三级箱（设漏电保护动作参数：30mA，0.1ms）。电缆型号分别根据具体用电终端的负荷情况选用，每栋上楼层的电箱用（主要负荷为焊机，约66KW）电缆选用4×252+1×122铜芯电缆。主回路配电计算：1）主干回路：机具设备容量P1= 178（KW）,电焊设备容量P2= 252（KW）根据：K1、K2需用系数（0.50.8），COSØ（0.60.8）S=285KVAIN=S/（1.732×U）=285/1.732/0.38=433A则：该回路采用：BV-4*1502+1*702；压降校验：§=P*L/C/s=285*250/75/120=6%,故满足要求。 P=285KVA,长度L=250米，系数C=75,电缆截面积s=150 4.2 电工要求1临电电工必须经过医生检查无妨碍从事电气工作的病症。2掌握必要的电气知识，电工必须经过专业及安全技术培训，经（地）市劳动部门考试合格发给操作证，方准独立操作。3电工应掌握用电安全基本知识和所有设备性能。4掌握触电解救法和人工呼吸法。上岗前按规定穿戴好个人防护用品。5停用设备应拉闸断电，锁好开关箱。6负责保护用电设备的负荷线，保护零线（重复接地）和开关箱。 7移动用电设备必须切断电源，在一般情况下不许带电作带电作业要设监护人。8按规定定期（工地每月、公司每季）对用电线路进行检查，发现问题及时处理，并做好检查和维修记录。9应懂得触电急救常识和电器灭火常识。4.3 防雨措施及接地要求1施工现场各种配电箱，电焊机各种规定机具必须有防雨措施。现场的塔吊及高大设施（施工用塔吊、外脚手架及施工电梯）必须作防雷接地。使用的配电箱下方不得有积水，开关箱用完后应及时回收。防止雨淋，若被淋湿的开关箱及有关电器，须干燥摇测合格后使用。雨后电工人员应仔细全面的对施工机具及电缆配电箱等进行检查，所有漏电保护器应灵敏可靠。2配电箱及固定施工机具需做重复接地电阻值不大于4欧。塔吊防雷接地电阻值不大于10欧。外用脚手架防雷利用基础钢筋引出接地电阻不大于10欧，间距不能大于20m。以上各种接地电阻值要在5、6、7、8、9、10、11、12月每月摇测一次，要有摇测记录。重复接地采用长1.2m40*4角钢打入地下，采用不小于4 mm2双色地线进行对配电箱接地端子或固定施工机具金属外壳可靠连接，并测试是否满足要求，否则增加接地极以满足要求。塔吊及外用脚手架防雷接地可充分利用基础接地装置，接地线（不小于12 mm2镀锌圆钢）连接采用搭接焊,搭接长度符合规范要求（双面焊长度大于10cm）。焊接处焊缝饱满并有足够的机械强度 ，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。接地装置设计图，详见如下：配电箱重复接地4.4 电器安全技术措施 1.现场业主提供的电源有原有围墙保护，设置的一级配电箱符合规定要求的电箱，并做了警示标志。2.现场使用的配电箱必须符临电标准，室外使用的配电箱必须有防砸、防雨棚，加设围栏并设置操作平台。配电箱周围不能有杂物，应有编号、内设系统图，箱内设备必须完好，带电体不能明露。漏电器必须灵敏可靠，箱内必须单独设立工作零线端子板，下线整齐。箱体外壳接零保护必须牢固，箱内清洁、一箱一闸一漏。3. 电缆敷设：施工现场使用的各种导线必须按规定敷设。地埋穿管电缆敷设必须要符合规程、规范的要求，并做好标志。要有防压，砸，碾等措施。现场从一级箱接至二级箱采用地埋穿管敷设。4.各支路终端PE线必须做重复接地，其接地电阻不大于10欧姆。每个塔吊必须分别做二路单独接地其接地电阻不
