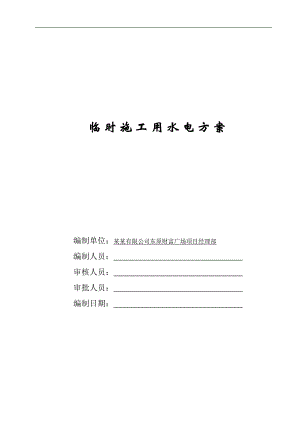

临时施工用水电方案编制单位：某某有限公司东原财富广场项目经理部编制人员： 审核人员： 审批人员： 编制日期： 目 录一、工程概况及现场勘测1二、编制依据1三、施工现场用电设备及照明2四、施工现场临时用电负荷计算书2五、防雷装置设计4六、施工现场临时用水计算书5七、安全用电技术措施7八、电气防火措施8九、电工岗位职责9十、配电房职责9十一、事故应急预案9十二、总配电房线路接线示意图14十三、漏电保护器使用接线示总图16十四、TN-S接零保护系统示意图17十五、二级配电箱安装示意图18十六、三级配电箱安装示意图19十七、施工现场用电系统图20一、工程概况及现场勘测1、建筑平面位置2、工程概况本工程位于某某市金阳新区，观山东路与长岭北路和迎宾路交叉口东北角，地块地面为建设开发中的某某国际会展中心。基底南高北低，地形起伏较大，南北高差约10米。地块中部有一市政排污河道贯穿而过，将规划用地分为二块。总建筑面积为：94972.40平方米（含地下室和屋顶机房），其中地下室建筑面积：23079.79平方米，屋顶机房建筑面积为4810.02平方米。地上：67082.59平方米。占地面积：3630.24平方米。建筑高度：1#、3#楼为98.6m，2#楼为19.7m。为指导施工现场临时用水、用电的使用，所编制该方案，结合本工程施工现场的地理环境和特点，施工临时用水主要考虑施工现场生产用水、生活用水和消防用水三类，并作为临时用水设计计算书的重要部分；供电平面布置电源进线由业主提供的配电房引出，每台变压器容量为400KVA供电，考虑到电压降低等综合因素后，采用规格为185mm2铝芯线从甲方配电房接出，按规范要求架空（或埋设）敷设至现场配电箱400A开关。供电线路按工地实际用电量、用电地点设置（按规范埋设或架空），其它施工机械设备、照明用电、楼层用电等，以现场实际布置为准。二、编制依据1、施工现场临时用电安全技术规范（JGJ46-2005）2、建筑施工安全检查标准（JGJ59-99）3、建筑机械使用安全技术规程（JGJ33-2001）4、电线电缆载流量IEC-60287（1994-2002）5、施工手册（第四版）等三、施工现场用电设备及照明编号用电设备名称规格型号设备功率或容量（KW）数量安装地点1塔吊QTZ8058×2=11622施工电梯SCD200/20066×2=1322台3空压机11×6=6664交流焊机BX3-300-223.4 KVA×5=117 （KVA）55平板震动器ZB111.1×2=2.226钢筋切断机GW-40-1-25.5×3=16.537钢筋弯曲JK-3J4×3=1238套丝机GZL-404×8=3289插入式震动器JX-501.1×10=111010直流电焊机AX-32014×2=282合计551.945四、施工现场临时用电负荷计算书负荷计算：1.施工现场用电总容量及变压器的选择：施工现场所用全部动力设备的总功率为：P=116+132+66+117*0.6+2.2+16.5+12+32+11+28=485.9Kw该工程所用的电动机已在30台以上，其主要负荷为塔吊、空压机及施工电梯设备等，根据施工现场实际用电特点，施工机具往往不能同时使用，也不可能用时满载运行，所以考虑实际需要系数K换算，K=0.5，所有的机械效率()0.86，功率因数为(cos)0.75，照明按动力容量的10%计算，所以，动力用电容量即为：P动=KP/cos=0.5×485.9/0.75=323.93KVA再加10%的照明用电，施工用电总容量为：P= P动×1.1=323.93×1.1=356.33KVA由计算结果,可知甲方提供的1台400KVA电力变压器,能满足负荷高峰期时的正常用电，根据施工现场实际用电分布和使x用时间的安排，保证施工现场用电的正常使用。2.配电线路的布局安排：结合变压器位置及施工现场配电房设置，主线路塔机和施工现场分开布置，其主要负荷区再分支路供现场用电。3.配电导线截面的选择：(1)主干线路截面一（总配电房至现场转接分配电箱）I线= KP103/ 3 U线cos=0.5×356.33×1000/ 3×380×0.75=178165/493.63=360.93A查表选用185mm2铝芯橡皮线。(2)主干线路截面二（总配电房至施工电梯分配电箱）：I线= KP103/ 3 U线cos=0.5×132×1000/ 3×380×0.75=66000/493.63=133.7A查表选用35mm2铝芯橡皮线。(3)主干线路截面三（总配电房至塔吊分配电箱）：I线= KP103/ 3 U线cos=0.5×116×1000/ 3×380×0.75=58000/493.63=117.50A查表选用35mm2铝芯橡皮线。(3)主干线路截面三（总配电房至空压机分配电箱）：I线= KP103/ 3 U线cos=0.5×66×1000/ 3×380×0.75=33000/493.63=66.850A查表选用16mm2铝芯橡皮线。(4)分支线路截面一（塔机）：I线= K/P103/ 3 U线cos=0.5/×58×1000/ 3×380×0.75=33720.93/493.63=68.31A查表选用16mm2铝芯电缆线。(5)分支线路截面一（施工电梯）：I线= K/P103/ 3 U线cos=0.5/×66×1000/ 3×380×0.75=38372.09/493.63=77.73A查表选用16mm2铝芯电缆线。(6)分支线路截面二（现场转接分配电箱至钢筋房）：I线= K/P103/ 3 U线cos=0.5/×115.74×1000/ 3×380×0.75=67290.70/493.63=136.32A查表选用35mm2铝芯电缆线。剩余单栋楼层和照明用电可根据实际负荷分别选用16mm2等橡套电缆线按规范(电缆沟埋设)接入主干线线路。总进线电源开关选用DW20-400/4901（400A）单刀掷刀开关漏电断路器，分路选用DZ15-250A、DZ15-200A漏电断路器等电器控制设备启动闭合。五、防雷装置设计1、在土壤电阻低于200区域的电杆可不另设防雷接地装置，但在配电室的架空进线或出线处应将绝缘子铁脚与配电室的接地装置相连接。2、机械设备或设施的防雷引下线可利用该设备或设施的金属结构体，但应保证电气连接。3、机械设备上的避雷针接闪器长度应为1-2m。4、施工现场内所有防雷装置的冲击接地电阻值不得大于30。5、做防雷接地机械上的电气设备，所连接的PE线必须同时重复接地，同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体，但接地电阻应符合重复接地电阻值的要求。六、施工现场临时用水计算书 建筑工地临时供水主要包括:生产用水、生活用水和消防用水三种。 生产用水包括工程施工用水、施工机械用水。 生活用水包括施工现场生活用水和生活区生活用水。 一、工程用水量计算: 工地施工工程用水量计算公式： 其中 q1 施工工程用水量 (L/s)； K1 未预见的施工用水系数，取1.10； Q1 年（季）度工程量 (以实物计量单位表示)，取值列下表； N1 施工用水定额，取值列下表； T1 年(季)度有效工作日(d)，取1天； b 每天工作班数(班)，取1； K2 用水不均匀系数，取1.50。 工程施工用水定额列表如下:序号用水额定N1工程量Q1用水名称1200.0L/m31.0m3混凝土自然养护210.0L/m21.0m2模板浇水湿润3150.0L/m31.0m3砌筑工程全部用水430.0L/m21.0m2抹灰工程全部用水 经过计算得到 q1 = 0.01L/S。 二、施工机械用水量计算: 施工机械用水量计算公式： 其中 q2 施工机械用水量 (L/s)； K1 未预见的施工用水系数，取1.10； Q2 同一种机械台数(台)，取值列下表； N2 施工机械台班用水定额，取值列下表； K3 施工机械用水不均匀系数，取1.50。 施工机械用水定额列表如下:序号用水额定N1机械台数Q2机械名称120.0L/台·台班1.0台·台班木工场 经过计算得到 q2 = 0.001L/S。 三、工地生活用水量计算: 施工工地用水量计算公式： 其中 q3 施工工地生活用水量 (L/s)； P1 施工现场高峰期生活人数，取445人； N3 施工工地生活用水定额，取80L/人； K4 施工工地生活用水不均匀系数，取1.30； b 每天工作班数(班)，取2。 经过计算得到 q3 = 0.80L/S。 四、生活区生活用水量计算: 生活区生活用水量计算公式： 其中 q4 生活区生活用水量 (L/s)； P2 生活区居住人数，取445人； N4 生活区昼夜全部生活用水定额，取100L/人； K5 生活区生活用水不均匀系数，取2.00； 经过计算得到 q4 = 1.03L/S。 五、消防用水量计算: 根据消防范围确定消防用水量 q5 = 10.00L/S。 六、施工工地总用水量计算: 施工工地总用水量Q按照下面组合 本例中 q1+q2+q3+q4=0.01+0.001+0.80+1.03=1.841L/
