临时用电施工方案(昆华医院).doc

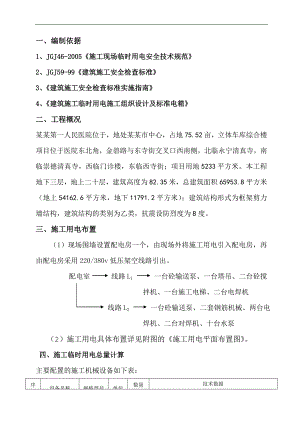

一、编制依据1、JGJ46-2005施工现场临时用电安全技术规范2、JGJ59-99建筑施工安全检查标准3、建筑施工安全检查标准实施指南4、建筑施工临时用电施工组织设计及标准电箱二、工程概况某某第一人民医院位于，地处某某市中心，占地75.52亩，立体车库综合楼项目位于医院东北角，金碧路与东寺街交叉口西南侧，北临永宁清真寺，南临崇德清真寺，西临门诊楼，东临西寺街；项目用地5233平方米。本工程地下三层，地上二十层，建筑高度为82.35米，总建筑面积65953.8平方米（地上54162.6平方米，地下11791.2平方米）；建筑结构形式为框架剪力墙结构，建筑结构的类别为乙类，抗震设防烈度为8度。三、施工用电布置（1）现场围墙设置配电房一个，由现场外将施工用电引入配电房，再由配电房采用220/380v低压架空线路引出。配电室 线路L1 一台砼输送泵、一台塔吊、二台砼搅拌机、一台施工电梯、二台电焊机 线路L2 一台砼输送泵、二套钢筋机械、两台电焊机、二台对焊机、十台水泵（2）施工用电具体布置详见附图的施工用电平面布置图。 四、施工临时用电总量计算主要配置的施工机械设备如下表：序号设备名称规格型号单位数量（台）技术数据KWKVAKXCOStgJC 备注1砼输送泵HBT60台21200.70.71.02每台60KW2施工电梯GJS1000台1320.20.71.1760每台32KW3塔吊EC5513台1450.70.71.0260每台45KW4搅拌机JDY350台2300.60.681.17每台15KW5钢筋切断机GQ40台4160.20.61.17每台4KW6钢筋弯曲机GW40台411.20.20.61.17每台2.8KW7钢筋调直机LGS6-12台2260.20.71.17每台13KW8电焊机BXL-315台484KVA0.450.451.9865每台21KVA9对焊机UN-150台2300KVA 0.450.451.9865每台150KVA10电渣压力焊机HD-500台41080.450.451.9865每台27KW11平板振动器台230.20.851.17每台1.5KW12插入式振动器台48.80.20.851.17每台2.2KW13潜水泵台20500.20.851.17每台2.5KW14施工照明60(一)、负荷计算(1)输送泵2台，每台60KW，tg=1.02 KX=0.7有功负荷:Pjs=KXpe=0.7×(60×2)=84KW无功负荷:Qjs=Pjs×tg=84×1.02=86Kvar(2)施工电梯1台,每台32KW tg=1.02 KX=0.7 JC=60有功负荷:Pjs= KXpeJC =0.7×32×0.6 =17KW无功负荷:Qjs=Pjs×tg=17×1.02=Kvar（3）塔吊1台，每台45KW tg=1.02 KX=0.7 JC=60 有功负荷:Pjs= KXpeJC =0.7×45×0.6 =24KW无功负荷:Qjs=Pjs×tg=24×1.02=25 Kvar(4)搅拌机2台,每台15KW tg=1.17 KX=0.6有功负荷:Pjs= KXpe =0.6×（2×15）=18KW无功负荷:Qjs=Pjs×tg=18×1.17=21Kvar(5)钢筋机械:调直机2台,每台13KW 切断机4台,每台4KW 弯曲机4台, 每台2.8KW KX=0.2 tg=1.17有功负荷:Pjs= KXpe =0.2×(13×2+4×42.8×4) =11KW无功负荷:Qjs=Pjs×tg=11×1.17=13Kvar(6)对焊机2台,每台150KVA tg=1.98 KX=0.45 COS=0.45 JC=65%有功负荷:Pjs= KXpeJC. COS=0.45×(150×2)×0.65 ×0.45=49KW无功负荷:Qjs=Pjs×tg=49×1.98=97Kvar(7)电焊机4台,每台21KVA COS=0.45 tg=1.98 KX=0.45 JC=65 有功负荷:Pjs=KXpeJC· COS=0.45×(21×4)×0.65 ×0.45=14KW无功负荷:Qjs=Pjs×tg=14×1.98=28Kvar(8)电渣压力焊机4台,每台27KW tg=1.98 KX=0.45 JC=65有功负荷:Pjs= KXpe =(27×4)×0.65×0.45=39KW无功负荷:Qjs=Pjs×tg=39×1.98=77Kvar (9)平板振动器2台,每台1.5 KW,插入式振动器4台,每台为2.2KW 潜水泵20台,每台2.5KW KX=0.65 tg=1.17有功负荷:Pjs= KXpe =0.65×(1.5×2+2.2×4+20×2.5) =40KW无功负荷:Qjs=Pjs×tg=40×1.17=47Kvar (10)施工照明 60KW 有功负荷:Pjs=60KW总有功负荷:PPjs=84+17+24+18+11+49+39+14+40+60=356KW总无功负荷:PQjs=86+17+25+21+13+97+77+28+47=411Kvar总视在负荷:Sjs=(PPjs)2(PQjs)2=35624112 =544KVA (二)变压器的选择选择额定容量为SL630KVA变压器满足施工需要。(三)进户导线截面选择计算总电流 Sjs×103 544×103 Ijs= = =826 A 3×V 3×380 查表进户导线采用BV2402塑料绝缘铜芯线。 (四)进户线截面按允许电压降校核 Pjs×L 356×100U%= %= % =3.2%5%（符合要求） C× S 240×46.3（五）施工现场导线选择 由于本工程大型施工设备比较集中，用电量比较大。固在配电室设置双排并列的两个配电柜。分别为1号柜控制线路L1 。2号柜控制线路L2 线路1（1号柜）：总有功负荷:PPjs=42+17+24+18+38+30=170KW总无功负荷:PQjs=43+17+25+21+77=183Kvar总视在负荷:Sjs=(PPjs)2(PQjs)2=17021832 =250KVA导线截面选择计算总电流 Sjs×103 250×103 Ijs= = =380 A 3×V 3×380 查表导线采用BLV1852塑料绝缘铝芯线。 线截面按允许电压降校核 Pjs×L 170×200U%= %= % =4%5%（符合要求） C× S 185×46.3线路2（2号柜）：总有功负荷:PPjs=42+11+49+14+40+30=186KW总无功负荷:PQjs=43+13+97+28+47=228Kvar总视在负荷:Sjs=(PPjs)2(PQjs)2=18622282 =294KVA导线截面选择计算总电流 Sjs×103 294×103 Ijs= = =447 A 3×V 3×380 查表导线采用BLV2402塑料绝缘铝芯线。 线截面按允许电压降校核 Pjs×L 186×200U%= %= % =3.3%5%（符合要求） C× S 240×46.3 相线采用BLV240m塑料绝缘铝芯线（分别为黄、绿、红三种颜色）；工作零线（N线）采用BLV185m塑料绝缘铝芯线（蓝色）；保护零线（PE线）采用BLV120m塑料绝缘铝芯线（双色线）。 (六)各级配电装置的选择及接线1、 配电室:第一级配电，第一级保护（1）配电室的安全技术要求 靠近电源、灰尘少、潮气少、震动小、无腐蚀介质、无易燃易爆物及道路通畅自然通风，砖砌体、硬顶、素砼地坪、门外开、有锁、闪电符合要求,有警示牌，有灭火器、沙箱。进出线有支架和瓷管等，做存水弯。采取防止雨雪侵入和动物进入的措施。（2）配电柜距后墙0.8米,距左右墙各1米,距前墙1.5米，柜与柜的间距不小于1.5米，上端距顶棚不小于.米。室内设置正常照明和事故照明。（3）PE线做法 N· ·N · ·PE E P4 (4)接地极做法50×50角钢,长1.8米以上。 。10×25螺栓 (5)配电柜电器选择选市场购买的铁制建筑配电专柜:总隔离开关600A,两路出线，出线使用DZ10-400A空气开关。采用漏电开关DZ15L-100/490,漏电电流50MA S=0.2秒。2、分配电箱:第二级配电，技术要求和安装高度铁制有门有锁600×800×20为宜,开关箱中心点距地1.4米至1.6米进出线由箱底。空气开关HD100A。（3）开关箱:第三级配电第二级保护 技术要求和安装高度 铁制有门有锁450×500×20为宜,开关箱中心点距地1.4米至1.6米,距分配电箱30米,距设备3米,箱底进出线。电气装置:空气开关HD40-60A,漏电开关DZ15L20/490-63/490。漏电电流为30MA,S=0.1秒(对焊机、输送泵、塔吊除外,其中钢筋弯曲机为20A/490,调直机、施工电梯为40A/490,砼搅拌机、电焊机、电渣压力焊机为63A/490)。抽水机和潮湿场所漏电开关漏电电流为15MA,S=0.1秒.对焊机、输送泵、塔吊空气开关
