临时活动房专项施工方案.doc

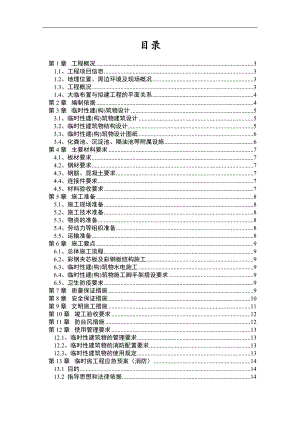

目录第1章 工程概况31.1、工程项目信息31.2、地理位置、周边环境及现场概况31.3、工程概况31.4、大临布置与拟建工程的平面关系4第2章 编制依据4第3章 临时性建(构)筑物设计53.1、临时性建(构)筑物建筑设计53.2、临时性建筑物结构设计53.3、临时性建(构)筑物设计图纸63.4、化粪池、沉淀池、隔油池等附属设施6第4章 主要材料要求74.1、板材要求74.2、钢材要求74.3、钢筋、混凝土要求74.4、连接件要求74.5、材料验收要求7第5章 施工准备85.1、施工现场准备85.2、施工技术准备85.3、物资的准备85.4、劳动力等组织准备85.5、运输准备8第6章 施工要点96.1、总体施工流程96.2、彩钢夹芯板及彩钢板结构施工96.3、临时性建(构)筑物水电施工96.4、临时性建(构)筑物施工脚手架搭设要求96.5、卫生防疫要求9第7章 质量保证措施9第8章 安全保证措施10第9章 文明施工措施11第10章 竣工验收要求12第11章 防台风措施12第12章 使用管理要求1312.1、临时性建筑物的管理要求1312.2、临时性建筑物的消防配置要求1312.3、临时性建筑物的使用规定13第13章 临时房工程应急预案（消防）1413.1 目的1413.2 指导思想和法律依据1413.3 成立消防应急小组，落实职能组职责1513.4 消防安全事故应急救援的基本任务16第14章 临时活动房图纸26临时活动房专项施工方案第1章 工程概况1.1、工程项目信息工程名称xxxxxxxxxxxxxxxxxxxx工程地点xxxxxxxxxxxxxxxxxxxx建设单位xxxxxxxxxxxxxxxxxxxx设计单位xxxxxxxxxxxxxxxxxxxx施工单位xxxxxxxxxxxxxxxxxxxx承包范围总承包方式工期650天质量标准符合国家施工质量验收规范1.2、地理位置、周边环境及现场概况（1）整个项目场地，南北向长度约117m，东西向长度约240m；西部地块为废弃荒地。（2）本工程周边校园道路环通，可通至剑川路。 （3）场地围墙及出入口分布情况：场地四周围墙完成后，在北侧设置3个施工大门。（4）本工程四周铺设有电力管线。临时供水管（DN100）以及临时供电（500KVA）接入口位于场地东南角。基坑四周道路内有上水管及排水管，南侧有部分校内管线，雨水管距基坑边线31m，污水管距基坑边线33m。1.3、工程概况(1) 建筑概况：本工程总占地面积41400m2，总建筑面积约60000m2，其中地上面积51005.84m2，地下面积8994.16 m2。主要由1栋5层转化医药大楼及地下车库构成。 (2) 结构概况：本工程为框架结构，地面以上5层，建筑高度22.40m，结构屋面标高21.8m；地面以下1层，层高5m。1.4、大临布置与拟建工程的平面关系（1）本工程生活办公区布置在施工现场西侧的荒地上，靠近3号大门，东侧围墙距离建成后的消防道路人行道1m。生活办公区周围由彩钢板围墙封闭。（详见附图）（2）生活区、办公区分别位于生活办公区的南北侧，中间由围墙隔断，设置一扇大门。（3）办公区布置一栋两层L型办公楼（具体布局与尺寸见附图），彩钢板搭设，办公楼中部布置一楼梯。（4）拟建生活区由均为单层的食堂、厕所、浴室及三栋两层工人宿舍、一栋两层管理人员宿舍等组成，均为彩钢板搭设。工人宿舍每栋每层13间，内设一间厕所，两端各设置一部楼梯。管理人员宿舍每层9个开间，其中一间厕所、浴室和楼梯。食堂内设小卖部、开水间、电热加间等。浴室北侧为晾晒区。公共厕所及浴室位于工人宿舍楼东南侧。（详细布局与尺寸见附图）（5）场内1#、2#大门主要供车辆进出使用。3#大门为人员进出办公生活区大门，通往生活区与办公区。生活区与办公区之间设置4#大门。5#门为工人进出的门禁。第2章 编制依据(1) 建设工程施工现场消防安全技术规范（GB50720-2011）(2) 中华人民共和国消防法(3) 上海市消防条例(4) 上海市工程建筑规范临时性建（构）筑物应用技术规程（DGJ08-114-2005）(5) 施工现场临时用电安全技术规范(JG-J46-2005)(6) 碳素结构钢(GB-700)(7) 绝热用模塑聚苯乙烯泡沫塑料(GB/T10801.1-2002)(8) 上海市建筑工程施工现场消防安全管理规定第3章 临时性建(构)筑物设计3.1、临时性建(构)筑物建筑设计（1）办公区内搭1幢2层L型办公楼，办公楼每层为14隔间，总计28间，共有办公室21间，大小会议室各一间。（2）生活区内搭设3栋2层矩形宿舍楼，宿舍楼每栋每层13间，总计78间。其中，管理人员宿舍楼1层专设一间“职工之家”。（3）本工程办公楼及宿舍楼均采用彩钢板搭设。办公室采用内走廊形式，为满足防火规范要求，在办公楼中部设置一部楼梯，在工人宿舍两端各设置一部楼梯。房间主要尺寸均为6m(进深)×3.45m（开间）。（4）每层办公楼设置一间厕所。（5）办公用房采用红色彩钢板坡屋面，设内天沟。办公楼标识、门牌、会议室布置等按照上海建工集团视觉识别系统分册（暂行）的规定执行。（6）办公楼采用1200×1125塑钢窗。外侧做钢丝网防盗设施。（7）地面及路面标高暂定4.7m。（8）具体布置与尺寸详见附图。3.2、临时性建筑物结构设计(1) 活动房采用钢骨架、彩钢板围护的结构体系。(2) 立柱采用100×100方钢管（壁厚不小于2mm），主梁为3050拼接而成的桁架，次梁为25拼接而成的桁架，屋架采用40拼接而成的三角形桁架。(3) 围护墙体采用75厚双面白色彩钢夹芯板，屋面采用820型彩钢瓦，楼面铺设450×900×30预置水泥板后砂浆找平。(4) 结构传力途径为屋面立柱基础；楼板次梁主梁立柱基础。(5)办公生活区内构筑物不设垫层，素土夯实后即进行施工（图纸注明的除外）。3.3、临时性建(构)筑物设计图纸(1)生活区总平面图(2)临时性建(构)筑物平面、立面、剖面图(3)生活区临水、临电、排污平面布置图3.4、化粪池、沉淀池、隔油池等附属设施(1) 根据集团安全生产防护设施工具化、定型化、标准化图文集（2008版）要求计。(2) 化粪池、沉淀池、隔油池、排水系统等附属设施平面、立面、剖面、节点详图见图。(3)化粪池、沉淀池、隔油池不设垫层。粉刷采用30厚水泥砂浆。(4)化粪池、沉淀池、隔油池盖板面标高同场地面标高（暂定4.7m）。3.4.1、化粪池(1)办公生活区于厕所浴室楼南侧布置一个化粪池。污水通过波纹管由东南侧排出，经沉淀池沉淀后排入市政污水管网。(2) 化粪池主体由200厚砖墙砌筑，两格，内墙由水泥砂浆粉刷，现浇盖板并布置两混泥土窑井盖。尺寸为5700×2000×2700，详细构造见附图。(3)化粪池内壁开设DN200圆孔，排污管道采用DN200波纹管。定期联系环卫部门清理。3.4.2、沉淀池(1)本工程办公生活区于厕所浴室楼南侧设置一处沉淀池，排污口设置在场地南侧思源北路，接市政雨水管网。(2)沉淀池由砖墙砌筑，内墙由水泥砂浆粉刷，分三格，每格出水口依次降低。沉淀池盖板为150厚预制混泥土板。详细构造见附图。(3) 沉淀池主体采用砌体结构，尺寸为3700×1700×1500。(4) 定期安排工人清理。3.4.3、隔油池(1)本工程于生活区内食堂西侧设一处隔油池，污水通过波纹管排向化粪池排水总管后再排出。(2)隔油池挡土墙由200厚砖墙砌筑，分隔墙为100厚，分隔墙高差300mm依次布置，共五格，内墙面由水泥砂浆粉刷，盖板为预制混泥土板。详细构造见附图。(3)隔油池主体采用砌体结构，尺寸为2700×1700×1500。(4)定期安排工人清理。第4章 主要材料要求4.1、板材要求（1） 办公区彩钢夹芯板外层钢板厚度必须达到0.5mm，生活区彩钢夹芯板外层钢板厚度必须达到0.3mm。用于承重结构的彩钢夹芯板厚度不小于75mm。彩钢夹芯板粘结剂的粘结强度应大于0.10MPa。（2） 彩钢夹芯板应当提供相应的质量安全指标和防火等级指标，芯材采用防火岩棉。4.2、钢材要求承重钢材应使用碳素结构钢(GB-700)规定的Q235(HRB235)钢，并应具有抗拉强度、伸长率、屈服点、冷弯试验和硫、磷的极限含量的合格保证。4.3、钢筋、混凝土要求本工程所使用的钢筋应符合相关规定，钢筋供应商应提供产品合格证及相关资料应齐全。本工程所使用的混凝土采用商品混凝土，混凝土厂商应同步提供混凝土强度等级及相关资料。4.4、连接件要求焊接使用的焊条，连接构件使用的铆钉、螺栓、膨胀螺栓等必须出具出厂合格证明、质保资料。4.5、材料验收要求本工程所使用的所有材料应按相关规范要求进行验收，所有材料进场后使用前应全部进行验收，验收合格后方可使用。第5章 施工准备5.1、施工现场准备（1） 本临时房场地已按照总平面图要求全部清场完毕，现场场地平整好，场内运输道路和施工临时道路修好。（2） 施工用电：本工程施工用电采用埋地线，在总配电箱中引出，在施工现场设多个配电箱，所有配电箱电源均从总配电箱中引出。（3） 现场施工人员临时住宿，结合施工现场的具体情况，合理安排。5.2、施工技术准备积极组织技术人员认真审阅图纸，向施工人员进行搭设方案交底，把工程的设计内容、施工技术要求等向施工人员讲解清楚，落实施工计划。5.3、物资的准备根据要求及合同内容，进行施工进度安排组织货源，确定加工，供应地点和供应方式，组织物资按计划时间进场，在指定地点按规定方式进行储存和保管。5.4、劳动力等组织准备建立精干的施工队伍，把有施工经验，有创业创新精神，工作效率高的人选进行，要认真考虑专业工种的合理配合，按照开工日期和人力的需要组织劳动力，同时进行安全、防火和文明施工等方面的教育。5.5、运输准备根据进场材料数量、品种及进场时间，确定汽车运输方式，选用合理的运载量、汽车及数量。第6章 施工要点6.1、总体施工流程测量放样材料到位预埋底盘铁钢结构拼装柱梁安装楼板墙板安装栏杆门窗安装地坪浇筑线路敷设吊顶安装6.2、彩钢夹芯板及彩钢板结构施工本工程彩钢夹芯板及彩钢板结构施工应符合相关规范要求，结构安装节点施工应按规范要求进行。彩钢夹芯板及彩钢板结构施工应满足验收规范要求，并确保使用安全。6.3、临时性建(构)筑物水电施工本工程临时性建筑物水电安装施工应符合相关规范要求，确保使用安全。6.4、临时性建(构)筑物施工脚手架搭设要求本工程临时性建筑上部结构施工所使用的等高设施应符合相关要求，等高设施搭设使用应确保安全。6.5、卫生防疫要求本工程临时设施施工应做好各项卫生防疫工作，施工场地应及时清理干净，各类垃圾应分类堆放，及时清运，确保场地卫生整洁。临时设施施工人员应具备相应的资质，上岗操作前应进行统一的安全文
