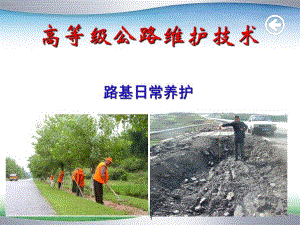

高等级公路维护技术路基日常养护PPT.ppt

12温故知新温故知新公路养护工程的分类？公路养护的原则？公路养护质量要求：公路养护的质量要求包括：（1）保持路面整洁、横坡适度、行车舒适；路肩整洁、排水通畅；构造物及隧道完好；（2）沿线设施完善；（3）绿化协调美观，逐步实施GBM工程。“预防为主、防治结合”公路养护质量等级？优、良、中、次、差 3第一节第一节 路基养护工作的内容和基本要求路基养护工作的内容和基本要求 路基工程由路基主体、路基排水、路基防护与支挡工程及其它附属工程组成。路基维护工作紧紧围绕这几方面，通过路基维护工作紧紧围绕这几方面，通过日常巡视和定期日常巡视和定期检查，检查，发现病害及时查明原因。发现病害及时查明原因。4一、路基损坏类型路基损坏分11类路肩边沟不洁路肩损坏边坡坍塌水毁冲沟路基构造物损坏路缘石缺损路基沉降排水系统淤塞5路肩边沟不洁路肩边沟不洁：路肩（包括土路肩、硬路肩和紧急停车带）和边沟（包含边坡）有杂物、油渍、垃圾及堆积物。按行车方向的长度计算，每1m扣0.5分。6路肩损坏路肩损坏：路肩损坏：指土路肩、硬路肩或紧急停车带表面出现各种损坏，如坑槽、裂缝松散等，沥青路肩和水泥路肩的损坏分别参照沥青路面和水泥路面损坏形式进行识别，土路肩损坏主要指路肩出现的沉陷、坑槽和露骨等损坏。路肩损坏分轻、重二个等级。7边坡坍塌边坡坍塌：挖方路段边坡坍塌。损坏按处和行车方向的长度（m）计算。长度小于或等于5m为轻度损坏；510m为中度损坏；大于10m为重度损坏。8水毁冲沟水毁冲沟：是另一种形式的边坡损坏，填方路段边坡由于雨水冲刷形成的冲沟。损坏按处和冲刷深度计算。冲沟深度小于或等于0.2m为轻度损坏；冲沟深度介于0.20.5m之间为中度损坏；冲沟深度大于0.5m为重度损坏。水毁冲沟9路基构造物损坏路基构造物损坏：是指路肩边坡包括挡墙等圬工体断裂、沉陷、倾斜、局部坍塌、松动和较大面积勾缝脱落。损坏按处和长度（m）计算。损坏长度小于或等于5m为轻度损坏；损坏长度510m之间为中度损坏；损坏长度大于10m为重度损坏。10路缘石损坏路缘石缺损：路缘石缺损：路缘石包括中央分隔带、路肩边缘和挡水缘石，路缘石缺损是指路缘石丢失或损坏。路缘石损坏按行车方向上的长度计算，每1m扣4分，损坏不分轻重。11路基沉降排水系统淤塞路基沉降：是指路基出现深度大于30mm的沉降。损坏按处和长度（m）计算。长度小于等于5m为轻度损坏，510m之间为中度损坏，大于10m为重度损坏。排水系统淤塞：排水系统淤塞：轻：边沟、排水沟、截水沟等排水系统淤积。按长度计算，每1m扣1分，累计长度不足1m按1m计算。重：边沟、排水沟和截水沟等排水系统全面堵塞，损坏按处计算，每处扣20分。12 (1)路基各部分经常保持完整，各部尺寸和坡度保持规定的标准要求，不损坏变形，经常处于完好状态。二、路基养护工作的要求(2)路肩横坡适度，边缘顺适，表面平整坚实、整洁，与路面接茬平顺。13 (3)边坡稳定、坚固，平顺无冲沟、松散，坡度符合规定。(4)边沟、排水沟、截水沟、跌水井、泄水槽(路肩水簸箕)等排水设施无淤塞、无杂草，纵坡符合要求，排水畅通，进无淤塞、无杂草，纵坡符合要求，排水畅通，进出口维护完好，出口维护完好，保证路基、路面及边沟内不积水。14 (5)挡土墙、护坡及防雪、防沙、防冲刷等设施保持完好无损坏，泄水孔无堵塞，工作缝（伸缩缝、沉降缝）功能良好。(6)做好翻浆、坍方、山体滑坡、泥石流等病害的预防、治理和抢修，尽力缩短阻车时间。15 养护规范规定：公路路肩应保持平整、坚实，横坡适顺，排水顺畅。土路肩或草皮路肩的横坡应略大于路面横坡，硬路肩与路面同坡。重点：减少或消除水对路肩的危害。公路养护工人在整理路肩边坡公路养护工人在整理路肩边坡第二节 路基的日常养护16 边坡包括路堑边坡和路堤边坡。边坡养护的重点：是坡面保持平顺、坚实、无冲沟和裂缝，保持其稳定性。2.边坡的养护边坡的养护17石质路堑边坡 防止风化、防止风化、危险落实落下，可采用清除、危险落实落下，可采用清除、抹面、喷浆、勾缝、嵌补、锚抹面、喷浆、勾缝、嵌补、锚固等，避免危及行车、行人安固等，避免危及行车、行人安全和堵塞边沟，影响排水。全和堵塞边沟，影响排水。土质路堑边坡土质路堑边坡种草、种草、铺草皮、栽灌木林、铺柴束、铺草皮、栽灌木林、铺柴束、篱格填石、投放石笼、干砌或篱格填石、投放石笼、干砌或浆砌片石护坡等措施，进行防浆砌片石护坡等措施，进行防护和加固。护和加固。18 路基排水的作用：路基排水的作用：将路基范围的地表水及地下水，拦截并排除在路基范围内，保证路基的强度和稳定性满足设计要求。路基排水系统是否正常工作，直接关系这路基的稳定性，因此必须对路基排水设施进行经常性的、预防性的维修及养护工作，确保其功能完好、排水通畅。公路强度降低公路强度降低 3.排水设施的养护排水设施的养护19 路基排水设施分为路基排水设施分为地面排水设施和地下排水设施。地面排水设施有边沟、截水沟、排水沟、跌水及急流槽、拦水带等；地下排水设施有暗沟、渗沟、渗井等。v 路基排水系统能否正常工作，直接影响到路基的稳定性。路基排水系统能否正常工作，直接影响到路基的稳定性。v 措施：措施：疏通、加固、增建排水系统。疏通、加固、增建排水系统。20 适用土工合成材料作反滤层是一项新技术。21图图5-1 路堑坡面种草路堑坡面种草图图5-2 喷播草种喷播草种图图5-3 路堤坡面种草路堤坡面种草植物防护的重点是：植物防护的重点是：1、对植物的栽植与管护，要经常洒水、施肥、除虫害，保证植物生长；2、补植；由于水流淘刷，植物被冲毁冲刷防护；引导水流。四、路基防护工程的养护四、路基防护工程的养护22图图5-4 5-4 浆砌片石格架植物防护浆砌片石格架植物防护图图5-5 5-5 水泥混凝土格架植物防护水泥混凝土格架植物防护图图5-7 5-7 锚杆混凝土格架植物防护锚杆混凝土格架植物防护图图5-6 5-6 多边形水泥混凝土空心块植物多边形水泥混凝土空心块植物2.2.骨架植物防护骨架植物防护 骨架植物防护的维修工作：不仅要对植物进行养护，又要对骨架、锚杆不同程度与不同形式的松动、变形，及时进行维修与更换。233.圬工防护圬工防护锚杆挂网喷浆锚杆挂网喷浆喷护（砂浆喷护（砂浆）干砌片石护干砌片石护坡坡浆砌片浆砌片(卵卵)石石主要问题：主要问题：与周围环境不协调，道路景观差，应尽量少用；与周围环境不协调，道路景观差，应尽量少用；24存在的问题是：存在的问题是：与周围环境不协调，道路景观差，应尽量少用与周围环境不协调，道路景观差，应尽量少用注意与周围自然环境与当地人文环境的融合注意与周围自然环境与当地人文环境的融合25五、挡土墙的养护五、挡土墙的养护 挡土墙的挡土墙的日常养护除经常检查日常养护除经常检查其有否损坏外，每年应在其有否损坏外，每年应在春春秋两季进行一次定期检查。秋两季进行一次定期检查。26挡土墙病害1.泄水孔堵塞及墙后积水：疏通、增建2.裂缝、断裂：可将缝隙凿毛，清除碎碴和杂物，然后用水泥砂浆填塞。水泥混凝土或钢筋混凝土挡土墙的裂缝也可用环氧树脂粘合。273.挡土墙发生倾斜、鼓肚、滑动或下沉时，可选用下列加固措施：锚固法：适用于水泥混凝土或钢筋混凝土挡墙采用高强钢筋做锚杆，穿入预先钻好的孔内，用水泥砂浆灌满锚杆插入岩体部位，固定锚杆，待砂浆达到一定强度后，对锚杆张拉，然后用锚头固紧。28套墙加固法注意新旧基础和墙身的注意新旧基础和墙身的结合结合凿毛旧基础和旧凿毛旧基础和旧墙身，必要时设置钢筋墙身，必要时设置钢筋锚栓，一增强联结。锚栓，一增强联结。1-钢筋锚栓钢筋锚栓2-套墙套墙3-连系连系4-原挡墙原挡墙 增设支撑加固法29原挡土墙损坏严重拆除重建。原挡土墙损坏严重拆除重建。挡土墙表面出现风化剥落时挡土墙表面出现风化剥落时喷涂水泥砂浆保护层。喷涂水泥砂浆保护层。30
