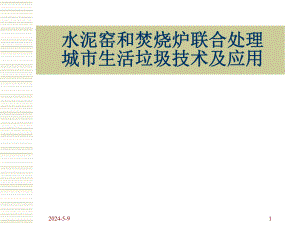

水泥窑和焚烧炉联合处理城市生活垃圾技术及应用.ppt

2024-5-91水泥水泥窑和焚烧炉联合处理窑和焚烧炉联合处理城市生活垃圾技术及应用城市生活垃圾技术及应用2024-5-92保护环境！保护环境！2024-5-93项目情况国家科技部2005年科研院所专向资金项目2008年底通过安徽省组织的技术鉴定2009年度中国建材联合会技术发明三等奖2009年度中国建材集团科技进步二等奖2024-5-94目目 录录w 一、前言w 二、水泥窑和垃圾焚烧炉联合处理生活垃圾技术 w 三、联合处理垃圾技术在天台水泥厂的应用w 四、联合处理城市生活垃圾系统投资和效益w 五、前景展望2024-5-95一、前一、前 言言w 现有技术难于适应我国城市生活垃圾的特性。w 垃圾焚烧炉和水泥窑联合处理垃圾可解决垃圾处理难题。应目前技术和市场形势，急需开发投资省、运行费用低、资源利用率高、环境效益好的水泥工业处理和利用城市生活垃圾新技术。2024-5-96生活垃圾堆积如山生活垃圾堆积如山2024-5-97在垃圾山淘宝在垃圾山淘宝2024-5-98露天烧生活垃圾露天烧生活垃圾2024-5-99w 我国城市生活垃圾的发生量日人均约1Kg，并以年平均9%的速度迅猛增长。w 在城市周围历年堆存的生活垃圾量已达60亿吨，侵占了约5亿平方米的土地。w 目前全国每年产生的生活垃圾量已达1.5亿吨。2024-5-910w 占用耕地，污染土壤及农作物；w 污染地下水和地表水、污染大气；w 造成白色污染；w 有碍人体健康，含有的危险废物造成重金属中毒和致癌等；w 垃圾直接堆放和简易填埋场对环境和人体健康影响更加严重。2024-5-911生活垃圾特性和现有垃圾处理方式生活垃圾特性和现有垃圾处理方式w 我国城市生活垃圾具有成分复杂、水分高、灰分高、热值低的特性。w 国内外生活垃圾处理方式主要有卫生填埋、堆肥和焚烧三种，其各有优缺点。w 垃圾焚烧发电投资和运行费用高，热能利用率低，难免产生二噁英等有毒物质，灰渣要另行处理。w 水泥工业对固废的处理具有环境友好性和经济性已有许多成功案例，水泥工业处理和利用生活垃圾方面国内外已开发出多种技术，效果明显。2024-5-912水泥工业处理城市生活垃圾技术水泥工业处理城市生活垃圾技术w 垃圾焚烧后的灰渣或飞灰作为生产水泥的替代原料；（日本）w 垃圾制成垃圾衍生燃料，以此作为水泥烧成的替代燃料；（欧美）w 垃圾分选后分别作为生产水泥的替代原料和替代燃料；(其他国家）w 存在缺陷：分选和后处理系统复杂，存在二次污染，投资和运行费用较高。2024-5-913项目研究的总体目标项目研究的总体目标w 发达国家的生活垃圾处理技术，我们只能借鉴，不能照搬，我们必须开发适合我国垃圾成分和特性的水泥工业生活垃圾处理技术，最大限度地利用其能量和物质，消除对环境的污染。w 目标：适应中国生活垃圾特性，直接焚烧原生垃圾，简化处理过程，降低投资和处理成本，对生活垃圾的物质和能量全利用，无残留物，减少二次污染。2024-5-914二、二、水泥窑和焚烧炉联合处理水泥窑和焚烧炉联合处理城市生活垃圾技术城市生活垃圾技术w 1、主要研究内容w 2、工艺技术介绍w 3、工艺技术特点w 4、相关知识产权w 5、主要技术经济指标 2024-5-9151 1、主要研究内容、主要研究内容w 发明了水泥回转窑和垃圾焚烧炉联合处理生活垃圾的新工艺。w 开发研制了专用的回转式垃圾焚烧炉。w 开发研制了专用的垃圾喂料机。w 设计了配套的计算机控制系统，检测、控制和调整运行参数，协调水泥生产和焚烧垃圾同步进行，相互促进。2024-5-9162024-5-917垃圾计量储存喂料小仓水泥窑预热器冷却机分解炉喂料机焚烧炉铁类金属除尘器排风机鼓风机熟料输送除铁废气处理 炉渣热空气废气生料烟气废气生料生料2024-5-918w 本技术在系统的管道和焚烧炉、分解炉上装有温度及压本技术在系统的管道和焚烧炉、分解炉上装有温度及压力检测设备，主要管道上装有电动或气动阀门，利用计力检测设备，主要管道上装有电动或气动阀门，利用计算机技术，根据温度和压力等参数对垃圾焚烧系统适时算机技术，根据温度和压力等参数对垃圾焚烧系统适时控制，使垃圾焚烧系统和水泥熟料烧成系统协调运行。控制，使垃圾焚烧系统和水泥熟料烧成系统协调运行。w 通过热空气管道上的阀门调节热空气温度和风量；通过热空气管道上的阀门调节热空气温度和风量；w 通过调节喂料机速度调节喂料量通过调节喂料机速度调节喂料量，控制烟气温度稳定；，控制烟气温度稳定；w 通过控制焚烧炉转速，控制垃圾在焚烧炉的时间，保证通过控制焚烧炉转速，控制垃圾在焚烧炉的时间，保证垃圾中有害物质彻底被摧毁。垃圾中有害物质彻底被摧毁。w 计算机还根据焚烧烟气进水泥窑尾阀门的开度和水泥窑计算机还根据焚烧烟气进水泥窑尾阀门的开度和水泥窑尾气体温度，调节分解炉喂煤量，保证水泥熟料烧成系尾气体温度，调节分解炉喂煤量，保证水泥熟料烧成系统热工制度稳定。统热工制度稳定。2024-5-919w 垃圾储存及内部运输产生的废气经除尘处理后进入熟料冷却机。w 冷却水泥熟料的热风中含有的水泥熟料颗粒为碱性物质，吸收垃圾焚烧产生的酸性物质，有害气体污染物排放少，垃圾灰渣作生产水泥原料或混合材，无灰渣外排。w 该焚烧工艺使垃圾焚烧温度高且停留时间长，焚烧烟气进入水泥窑尾废气中形成稀释作用，混合废气中存在大量新生氧化钙，这些都有效抑制二噁英类物质的形成。2024-5-9204 4、相关知识产权、相关知识产权w 发明专利“水泥回转窑和焚烧炉联合处理城市生活垃圾系统”（专利号 200610076668.X）已取得专利证书。w 实用新型专利“回转式垃圾焚烧炉”（专利号ZL200620113310.5）已取得专利证书。w 实用新型专利“垃圾喂料机”（专利号200620113309.2）已取得专利证书。2024-5-9215 5、主要技术经济指标、主要技术经济指标 2024-5-922三、三、联合处理垃圾技术在天台联合处理垃圾技术在天台水泥厂的应用水泥厂的应用w 1、烧成工艺和设备w 2、垃圾焚烧设备和联合焚烧工艺w 3、联合焚烧垃圾系统的运行和效果w 4、垃圾灰渣情况w 5、运行结果及启发2024-5-9231 1、烧成工艺和设备烧成工艺和设备 该系统为传统的300t/d五级预热器窑生产线，主要设备性能参数为：w 1.窑尾电收尘器：14/6/29/04 处理风量85000m3/h，出口浓 度100mg/Nm3；w 2.窑尾高温风机：w6-2918.5 Q=65000m3/h t=160 P=8045Pa 1430rpm；w 3.五级旋风预热器系统：右旋w 4.回转窑：2.542m 斜度3.5%12.5t/h 转速 0.73.2r.p.m 主电机 55kw；w 5.单筒冷却机：2.525m 斜度4.0%12.5t/h 转速 2.98r.p.m 主电机 55kw；2024-5-9242 2、垃圾焚烧设备和联合焚烧工艺垃圾焚烧设备和联合焚烧工艺 垃圾焚烧系统主机设备为垃圾焚烧炉和垃圾喂料机，规格和技术参数为：w 垃圾焚烧炉：回转式，1.512m，2.5t/h，变频调速，主电机15kw；w 垃圾喂料机：推入式，2-2.515,2.5t/h，PCL控制调速，功率3kw。对原系统进行了改造，将原窑头罩尺寸加大，增加了简易分解炉和三次风管。2024-5-9252 2、垃圾焚烧设备和联合焚烧工艺垃圾焚烧设备和联合焚烧工艺 2024-5-926水泥回转窑和垃圾焚烧炉联合处置垃圾系统水泥回转窑和垃圾焚烧炉联合处置垃圾系统2024-5-9272 2、垃圾焚烧设备和联合焚烧工艺垃圾焚烧设备和联合焚烧工艺 照片左边为水泥窑窑头所在位置，右边为五级旋风预热器位置；上方的圆筒为三次风管，中间的圆筒为水泥窑，下边的圆筒为垃圾焚烧炉；三次风管中间装一阀门，三次风管的两端通过向下的管道与垃圾焚烧炉头尾部相连接；两端向下的管道上也装有阀门。三次风管中间的阀门打开，两端向下的管道上的阀门关闭，焚烧炉内无气体通过，系统处于正常的生产水泥熟料状态；三次风管中间的阀门适当关闭，两端向下的管道上的阀门全部打开，焚烧炉内有一定量气体通过，系统处于生产水泥熟料同时焚烧垃圾的状态；调节中间阀门的开度，即能调节通过焚烧炉的气体量，从而平衡系统风量，稳定系统阻力。2024-5-9283、系统的运行和效果 焚烧的生活垃圾由广元市环卫处运输队从运向垃圾填埋场装有市中区生活垃圾的垃圾车临时调来，为随机抽取的市中区市民产生的新鲜综合生活垃圾。垃圾的成分如表1，综合水分：M=46.92%；灰分：A=21.13%；收到基低位热值：Qnet=5312kJ/kg。项目纸类 塑料竹木布类厨余金属 玻璃渣石%9.3111.22 2.752.4957.66 0.462.6813.432024-5-929待焚烧的广元市生活垃圾待焚烧的广元市生活垃圾2024-5-930垃圾在焚烧炉内连续稳定燃烧垃圾在焚烧炉内连续稳定燃烧2024-5-9313 3、系统的运行和效果系统的运行和效果 进风温度出风温度混合温度分解温度负压窑转速窑头喂煤窑尾喂煤喂料时间603973629450.0192.61.151.252410:006173014869410.0182.61.151.252411:006164255039480.0182.61.151.22412:006105155549420.0172.81.151.22613:006096236109460.0182.81.21.152614:006137266459400.0183.01.21.152615:006198177059420.0193.01.251.102816:006188717559450.0183.01.31.103017:006189047899430.0183.01.31.103018:002024-5-9323 3、系统的运行和效果系统的运行和效果w 在垃圾焚烧状态稳定时，水泥窑产量10.5t/h，垃圾焚烧量约2t/h，折合生产1t熟料焚烧0.2t垃圾。三次风管热风温度大于600时，垃圾焚烧温度可达950。垃圾在焚烧炉内停留时间超过30分钟，焚烧烟气在炉内温度大于900段的停留时间超过1秒钟，出焚烧炉后通过管道进入分解炉，分解炉内温度超过900，焚烧烟气在大于900段总共停留时间将超过5秒钟。w 与不烧垃圾相比，在熟料产量相同的情况下，分解炉用煤量明显减少，通过调整分解炉的喂煤量可以弥补垃圾热值的波动，稳定分解炉温度。在联合处理垃圾过程中，系统未出现结皮等明显影响生产的现象。w 焚烧垃圾时生产的熟料质量与不焚烧垃圾时没有明显变化，从焚烧炉出风管抽取焚烧烟气，未检测出硫氧化物和氯化氢气体。2024-5-9334 4、垃圾灰渣情况垃圾灰渣情况w 灰渣无臭气，灰白色，颗粒均匀，无结渣，为粉末状，粒径小于3mm。2024-5-9344 4、垃圾灰渣情况垃圾灰渣情况成分成分LossLossSiO2SiO2AI2OAI2OFe2O3Fe2O3CaOCaOMgOMgOSO3SO3RO2RO2CICI灰渣灰渣2.212.2132.8332.83311.5311.53.063.0644.8544.851.431.431.981.980.190.1998.1498.14熟料熟料0.390.3921.3621.3695.8995.893.023.0265.2265.221.521.520.940.940.010.0198.3598.351天天2天天3天天抗折抗折(MPa)2.03.24.7抗压抗压(MPa)4.71221.82024-5-9355 5、运行结果及启发运行结果及启发w 水泥窑和焚烧炉联合处理生活垃圾不用外加燃料。w 焚烧垃圾不影响水泥烧成系统的运行和产品质量。w 焚烧垃圾起到了替代燃料的作用。w 水泥窑和焚烧炉联合处理生活垃圾能够实现无害化、资源化和无残留处理。2024-5-936水泥窑和焚烧炉联合处理生活垃水泥窑和焚烧炉联合处理生活垃圾不用外加燃料圾不用外加燃料w 采用水泥窑和焚烧炉联合处理生活垃圾技术
