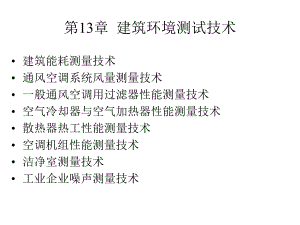

第13章 建筑环境测试技术 建筑能耗测量技术 通风空调系统风量测量技术 一般通风空调用过滤器性能测量技术 空气冷却器与空气加热器性能测量技术 散热器热工性能测量技术 空调机组性能测量技术 洁净室测量技术 工业企业噪声测量技术13.1建筑能耗测量技术 建筑能耗的构成？建筑能耗由建造、运行、维护、拆除构成 运行能耗=围护结构耗热量+空气渗透耗热量+内部发热量 需要测量的参数？建筑物平均室温、室外空气温度、室外风速、围护结构传热系数 建筑物单位能耗测量建筑能耗相关规范标准采暖通风与空气调节术语标准GB50155-92公共建筑节能设计标准GB50189-2005建筑照明设计标准GB50034-2004民用建筑能耗数据采集标准JGJ154-2007空调系统经济运行标准（修订）GB17981-2007采暖通风与空气调节设计规范GB50019-2003建筑给水排水设计规范GB50015-2003空调通风系统运行管理规范GB50365-2005建筑物供配电系统谐波抑制设计规程DBJ/T11-626-2007蓄冷空调工程技术规程JGJ158-2008冷水机组能效限定值及能源效率等级GB19577-2004三相配电变压器能效限定值及节能评价值GB120052-2006泵类及液体输送系统节能监测方法GB/T16666-1996 风机机组与管网系统节能监测方法GB/T15913-1995节能检测技术通则GB15316-94 建筑物平均室温 室温计算流程房间室温测点ti,j户内平均温度thh房间平均温度trm建筑物平均温度tianpttpinjjirm 11,mkkrmmkkrmkrmhhAAtt1,1,MllhhMllhhlhhiaAAtt1,1,方案设计 方案一：采用数据采集器 方案二：采用数据采集系统测点布置 5的房间可不布置测点；30的房间宜布置两个点；三层及以下的居住建筑应逐层布点；三层以上的居住建筑，选择首层、中间层和顶层布置测点；每层选取至少3个代表房间或代表户；所选房间位于不同的朝向及位置。测点位置选择在距离内墙内表面300，距外墙内表面600的区域内；测点距离地面高度宜在700-1800之间；测点宜与室内冷热源保持600以上的距离；测点不应直接受到太阳辐射；为保证精度可设置防护罩。测点布置室外空气温度 室外空气温度是如何定义的？这里如何测量室外空气温度？将设置有温度采集装置的百叶箱安放在距离建筑5-10米范围内，建筑物不同方向设置两个点，若超过10层则应在屋顶加装1-2个室外风速测量 风速测点布置在距离地面1.5-2.0米，距离建筑5-10米的范围内。若工作高度与测点布置处高度不一致时，应进行修正：)(0007.0)(0653.085.02000HHHHVV墙体主体传热系数 墙体传热系数 主体的传热系数可根据热阻确定KKKmeiRRRK1方案设计 均匀墙体结构热阻，现场采用热阻式热流计进行测量 热流测量的误差确定 问：为何二者误差分配差别较大？方案设计qttR21qqttttRRR21212121ttttqqR温度测量的误差 根据差函数误差传递（P41，第二章），差函数在二者较为接近的时候易产生较大误差。根据等作用原则，取两个温度测量值的误差相同 根据确定的允许误差选择测量仪表测量仪表的安装 安装方式以埋入式或粘贴式。安装位置壁面雨雪侵袭和阳光直射，尽量避开温度异常点，避开热桥、裂缝等部位热流传感器的安装 需考虑安装热流传感器对原有温度场的破坏。测量时间和数据处理 热流测量要求室内外逐时温差大于10，且过程中任何时刻，墙体两侧的温度高低关系都相同。采暖地区应在采暖开始后系统正常运行时检测，宜避开温度剧烈变化的日期。非采暖地区或温差较小季节，可以人工建立一个稳定的温度场。检测持续 时间不低于96h。数据分析宜采用动态方法数据分析宜采用动态方法建筑物单位耗能量测量 累计能耗 空调建筑取设备总运行能耗 包括末端空调设备能耗、风机运行能耗、水泵运行能耗、冷热源能耗。采暖建筑取热力入口出测得的总供热量rhahaHAQq2780电量测量 方法一：累积法 采用三相电能表集中计量，方案简单，测量精度高 适用于定风量和变风量系统 方法二：瞬时法 对于无法集中测量的系统，采用功率表分别测量，只适用于定风量系统采暖建筑热量测量 方案一：组合式热量表 方法简单，但对于无热量表系统需切割管道 方案二：分别设置流量仪表和温度传感器 选取适当的仪表可避免上述不足13.2通风空调系统风量测量技术 在管道上测量空气流量 毕托管测流量 标准节流装置测流量 均压管测空气流量 在送/回风口测量空气流量 机械式风速仪紧贴风口测量 散流器出口加罩测量毕托管测量风量 喷嘴测量装置散流器出口平均风速 例题：13.2.1 P291
