建筑智能化(弱电)系统培训.ppt

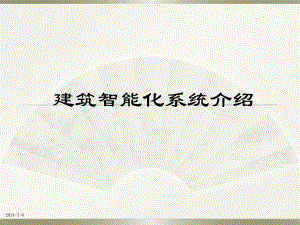

建筑智能化系统介绍2024-5-8什么是建筑智能化？建筑智能化概念介绍intelligent building，简称为IB，最早起源于美国。目前世界上的对楼宇智能化的提法很多，欧洲、美国、日本、新加坡及国际智能工程学会的提法各有不同，其中，日本的国情与我国较为相近，其提法可以参考，日本电机工业协会楼宇智能化分会把智能化楼宇定义为：综合计算机、信息通信等方面的最先进技术，使建筑物内的电力、空调、照明、防灾、防盗、运输设备等协调工作，实现建筑物自动化（BA）、通信自动化（CA）、办公自动化（OA）、安全保卫自动化系统（SAS）和消防自动化系统（FAS），将这5种功能结合起来的建筑，外加结构化综合布线系统（SCS），结构化综合网络系统（SNS），智能楼宇综合信息管理自动化系统（MAS）组成，就是智能化楼宇。建筑智能化起源 1984年美国联合科技的UTBS公司在康涅狄格（Connecticut Stste）州哈伏特（Hartford）市将一座金融大厦进行改造并取名City Place（都市大厦），主要是增添了计算机设备、数据通信线路、程控交换机等，使住户可以得到通信、文字处理、电子函件、情报资料检索、行情查询等服务。同时，对大楼的所有空调、给排水、供配电设备、防火、保安设备由计算机进行控制，实现综合自动化、信息化，使大楼的用户获得了经济舒适、高效安全的环境，使大厦功能发生质的飞跃，从而诞生了世界上第一座智能化楼宇。自此以后，世界上楼宇智能化建设走上了高速发展轨道。智能化子系统发展 近年来，电子技术（尤其是计算机技术）和网络通信技术的发展，使社会高度信息化，在建筑物内部，应用信息技术、古老的建筑技术和现代的高科技相结合，于是产生“建筑智能化”新型行业。楼宇智能化小区智能化家居智能化建筑智能化内容随着人们对智能建筑的理解逐渐加深将“3A”增加到“5A”，在CA-通信自动化OA-办公自动化BA-楼宇管理自动化基础上新增SA-保安自动化FA-消防自动化建筑智能化内容 2024-5-8智能化工程设计实施内容CA通信自动化综合布线系统语音通讯系统计算机网络系统有线电视系统视频会议系统不间断电源系统SA安保自动化闭路电视监控系统电子巡更系统防盗报警系统一卡通子系统BA楼宇自动化楼宇自控系统系统集成OA办公自动化触摸查询集成管理系统信息管理信息发布系统物业管理系统机房工程网络机房消控机房通讯机房FA消防自动化背景音乐系统消防报警系统管道工程桥架管线智能化子系统介绍CA信息自动化（Information Automation）构成综合布线系统有线电视系统语音通讯系统计算机网络系统 CA信息自动化视频会议系统不间断电源系统智能化子系统介绍综合布线系统图l 工作区子系统（Work Location）l 水平子系统（Horizontal）l 干线子系统（Backbone）l 设备间子系统（Equipment）l 管理子系统（Administration）l 建筑群子系统（Campus）智能化子系统介绍综合布线结构图主机房配线架各个楼层机柜光纤*250对大对数光纤配架光纤网线6类网线网络配架语音配架电话线网线Switch6类网线专用线缆网络跳线路由器电信通信设备智能化子系统介绍A：语音交换机B：虚拟网（CENTRERX)1.企业自行购置语音交换机2.租用电信运营商的中继电路1.企业安装直线电话程控交换系统智能化子系统介绍无线对讲系统智能化子系统介绍政府内网各楼层交换机核心交换机（主）核心交换机（备）防火墙（主）防火墙（备）内网路由器外网路由器磁盘阵列防入侵检测防入侵检测服务器群防火墙流量监控中心核心区块内网扩展区间ISPEmail ServerWEB ServerServer计算机网络系统智能化子系统介绍卫星及有线电视系统智能化子系统介绍 系统主要由会议发言系统、视频跟踪系统、扩声子系统、投影显示系统、音频切换系统、集中控制系统 组成。音、视频会议系统智能化子系统介绍音、视频会议系统智能化子系统介绍 为智能化弱电及信息化系统提供不间断电源服务，并在外部电源断电的情况下使用UPS供电满负荷使用数小时。机房网络系统监控系统消防广播系统智能卡系统电话系统市电供电后备发电机组供电即使停电，智能化系统也能正常运行不间断电源系统智能化子系统介绍防盗报警系统闭路电视监控系统电子巡更系统SA安保自动化一卡通系统SA安保自动化（Security Automation）智能化子系统介绍闭路电视监控系统智能化子系统介绍电子巡更系统智能化子系统介绍综合报警系统周界报警系统红外报警系统防盗报警系统实现报警联动功能，发出报警信号 闭路电视系统自动摄像，安保中心的主监视画面也同步跟踪保安可根据系统报警提示赶往现场处理防盗报警系统智能化子系统介绍防盗报警系统智能化子系统介绍一卡通系统智能化子系统介绍门禁系统智能化子系统介绍系统介绍：停车场管理系统采用全自动或半自动管理两大模式管理发票/验票机、自动栅栏机、车辆感应线圈、收费机等。同时系统自动对用户卡号及车辆进出场等记录。停车管理系统智能化子系统介绍暖通空调系统照明控制系统给排水控制系统BA楼宇自动化变配电控制系统楼宇自控系统智能化子系统介绍 该系统是智能弱电系统的核心，监控照明控制系统、给排水控制系统、暖通空调系统、变配电控制系统，采取三级控制方式。第二级 网络控制器数据接受、发送第三级 现场控制器接收数据控制设备第一级 实时图形监控操作软件楼宇自控系统智能化子系统介绍OABASAFAOA老楼接口集成平台服务器管理中心系统集成智能化子系统介绍跨系统联动安防与楼控的联动智能化子系统介绍消防与楼控、广播、大屏显示的联动智能化子系统介绍 通过大厅的放置触摸屏导航系统，人性化的方便查询、了解信息。通过大屏幕，可以发布相关公告信息触摸屏及大屏信息发布智能化子系统介绍交互式多媒体技术智能化子系统介绍路由器路由器交换机交换机指挥中心指挥中心移动接入网关移动接入网关通过浏览器直播、点播通过浏览器直播、点播磁盘阵列磁盘阵列中队中队B中队AInternet/Intranet流媒体服务器流媒体服务器Web 服务器服务器编码器编码器中控中控高清摄像机高清摄像机音频输入音频输入VGA 输入输入普通摄像机普通摄像机编码器编码器核心交换机核心交换机交换机交换机中控中控高清摄像机高清摄像机音频输入音频输入普通摄像机普通摄像机VGA 输入输入大屏幕系统大屏幕系统基于网络的信息发布系统智能化子系统介绍装修装修/照明照明/变配电变配电/动力监控动力监控/防雷防雷/接地接地/UPS/UPS电池电池/气体消防（大型）气体消防（大型）精密空调精密空调/漏水测试漏水测试机房工程智能化子系统介绍机房工程智能化子系统介绍机房工程智能化子系统介绍消防自动化消防报警及公共广播系统FA消防自动化智能化子系统介绍背景音乐系统背景音乐的主要作用是掩盖噪声并创造一种轻松和谐的听觉气氛。对不同的区域进行不同内容的广播。还可以起到宣传、播放通知、找人等作用。公共广播的火灾事故广播功能作为火灾报警及联动系统在紧急状态下用以指挥、疏散人群的广播设施，在建筑弱电的设计中有举足轻重的作用。智能化子系统介绍桥架管线工程智能化子系统介绍机房工程具有行业特点的系统小区楼宇对讲具有行业特点的系统医院的ICU监护、探视具有行业特点的系统医用对讲具有行业特点的系统医院排队叫号具有行业特点的系统治安卡口具有行业特点的系统电子警察具有行业特点的系统应急指挥中心智能化设计与施工设计施工规范建设1997290 建筑智能化系统工程设计管理暂行规定智能建筑设计标准智能建筑设计标准GB/T50314-2006GB/T50314-2006智能建筑弱电工程设计施工图集97*700安全防范工程技术规范GB 50348-2004智能建筑工程质量验收规范GB50339-2003建筑智能化系统工程技术标准DB32/181-1998建筑电气工程施工质量验收规范GB 50303-2002民用闭路监视电视系统工程技术规范GB50198-94建筑智能化系统工程检测规程DB32/365-1999安全防范工程程序与要求GA/T75-94安全防范系统通用图形符号GA/T74-94安全防范系统通用图形符号GA7401防盗报警控制器通用技术GB12633-90工业企业通讯设计规范GBJ42-81LED显示屏通用规范SJ/T 11141-1997LED显示屏检测方法关于显示终端标准ISO-9244民用建筑电气设计规范JGJ/T16-92机械设备安装工程施工及验收通用规范GB50231-98电气装置安装工程施工及验收规范GBJ232-82建筑物防雷设计规范GB 50057-94建筑物电子信息系统防雷技术规范GB 50343-2004智能化设计与施工设计流程整个工程的施工必须经过实地考察、业主交流、方案、图纸、清单设计、方案 评审等阶段进行。组建设计团队图纸设计点表、清单方案撰写方案初步评审方案修改及细化方案最终评审交付业主正式发标现场调研确定业主需求设计大纲制订功能需求交流智能化设计与施工施工流程整个工程的施工必须经过实地考察、业主交流、方案、图纸、清单设计、方案 评审等阶段进行。设备材料到场管线基础设备安装设备调试试运行公司内部验收交验系统技术资料交付业主正式验收现场调研业主方确定方案和图纸签订合同现场施工设计
