安防施工方案讲义.ppt

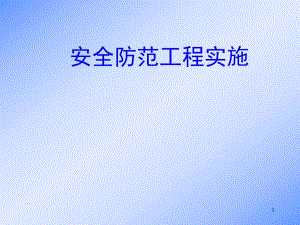

1 安全防范工程实施 2一、一、概概 述述 为了提高安全防范工程质量，确保系统的正常运行，安全防范工程的施工必须严格执行国家有关标、规范的规定。安全技防系统的安装与调试是工程的具体实施过程，也是决定整个系统质量的关键步骤。安装与调试既是一个技术性很强的工程，也是一个必须根据设计图纸和有关的规范和要求严格进行施工的过程。3二、安全防范系统实施步骤二、安全防范系统实施步骤项目经过立项、初步设计、论证和施工设计后，便进入安装施工阶段。（1）对施工人员的要求：安防施工人员应符合下列条件：1.遵守国家法律，无犯罪历史。2.严守工程保密制度。3.接受施工主管部门的管理，遵守各项规章制度。4.带队负责人和主要施工人员必须具有相关资格证书，或具有相应的专业知识及技能，并有三年以上的施工经验。4（2）组织机构要求应任命项目经理、现场工程师，组成专业的施工队伍，配齐各类各类人员，编写施工组织设计等。（3）施工安装的步骤1.设计文件和施工图纸准备齐全，熟悉施工图纸及有关资料，施工技术交底2.设备、工具、辅材等有关必要的物品应准备齐全3.熟悉施工现场，进场施工、安装、调试4.试运行、自检、检测、竣工验收5 第一节：施工准备 第二节：施工及工艺 第三节：施工管理三、安全防范系统施工三、安全防范系统施工6第一节第一节 施工准备施工准备内容内容1 准备设计文件资料准备设计文件资料（一）设计文件的种类和一般要求1.设计文件的种类（1）技术性论述文件 技术性论述文件的主要内容有：阐明系统设计所遵循的原则，详细论述系统的构成、技术指标以及系统的功能、预期防范效果等，技术性论述文件是安全防范工程设计方案的重要资料。技术性论述文件还应包括以下内容：工程概况、设计依据、工程的设计思想（先进性、实用性、可靠性、可扩展性）、系统总配置、系统工作原理、系统功能、系统技术指标、器材配置平面图、器材系统连线图、器材清单（应与合同中的清单一致）、系统管线图、中心控制室的平面配置图、工程费用概预算、施工组织和施工计划，服务承诺（人员培训、维修服务）等。7（2）图纸资料 图纸资料是人们用来表达、交流思想的一种工具，在人类文明的传播和记载中，发挥了重要的作用。安全防范工程图是以建筑工程图为基础，以电气图为核心，以机械制图为工具，来反映设计思想、表达技术内涵、施工安装的技术要求、工艺要求和工程建设全貌。安全防范工程施工图纸要规范化、标准化，符合国家标准，所使用的图型符号必须符合GA/74安全防范系统通用图形符号的要求，图纸的比例要恰当，图型符号大小要与图纸比例相谐调。安全技术防范的系统框图、系统工程原理图、前端设备布设平面图是本专业的专业技术图种的重要组成部分，在安全防范工程建设中，起着指导建设的核心作用。2.设计文件的要求（1）先进性、适用性，同时还应该具有可操作性（2）要尽可能写深、写细，图纸资料准确、规范，便于施工操作 8（二）安全防范图形符号和标注规范1.安全防范图形符号 安全防范系统专用的GA/74安全防范系统通用图形符号标准为绘制安防系统的工作原理图、系统框图、系统工程原理图等统一了符号，规范了画法，促进了安全防范工程图的规范化。安全防范系统通用图形符号，是构成安全防范系统工程图的基本单元。也是安全防范工程技术语言的“词汇”和“单词”，因此，正确、熟练地运用安全防范的图形符号，是使安全防范工程图走向规范化、标准化的唯一途径。使用规范的图形符号和规范的绘图方法，能够使图纸的有形语言，达到规范的要求，使人易识、易懂、易于掌握，才能成为施工指导文件，同时指导维修服务工作。9（1）图形比例 平面图、立面图、剖面图比例一般为1：50、1：100、1：200 2.安全防范图纸标准规范（2）尺寸标准外部尺寸：外部尺寸：一般分为三道标准，最外一道是外包尺寸，表示建筑物的总长度、总宽度，中间一道表示定位轴线的距离，最里面的一道尺寸表示门、窗洞口，墙体厚度等细部尺寸。内部尺寸：内部尺寸：是为了说明室内的门窗、孔洞及固定设备的大小与位置。方位：方位：平面图上设有方位标示，用来表示建筑物的朝向，这对于安全防范设备的设置有重要意义（3）图签应有设计负责人、设计人员、审核员、审定员、施工员等人员签字，并填写图纸编号和日期。10内容内容2 2 按照图纸标定设备器材的现场安装位置按照图纸标定设备器材的现场安装位置 程序1 对前端设备进行分类 安防系统一般分三大类：入侵报警系统、视频监控系统、出入口控制系统常用的子系统主要包括：入侵报警系统、视频监控系统、出入口控制系统、电子巡查系统、停车库（场）管理系统以及以防爆安全检查系统，根据工程所涉及的子系统，结合方案中的平面布防图及器材配置表对各系统前端设备进行分类，将设备的型号、编号、设备的安装位置、安装方式（壁装、吊装、吸顶安装）、防护范围编制成前端设备安装配置表。程序2 确认图纸上设备安装位置 将分类后的前端设备配置表对照平面布防图，按不同的子系统逐一确认前端设备安装位置的准确性，以达到对施工图纸的复核及熟悉施工方案的目的。11程序3 现场实地确认设备安装位置 依据平面布防图和前端设备安装配置表到设备安装现场，对防护目标的建筑结构进行实地勘察，对设计方案表述的前端设备安装位置和目的进行核对。程序4 标定设备安装位置 当前端设备安装位置核对无误后，仔细勘察设备安装现场环境，根据建筑结构和设备性能，在能够达到防范效果、符合设计意图和充分发挥设备性能的前提下，按照施工规范确定设备器材的安装位置，并在图纸上标注设备安装坐标，作为安装施工技术交底的图纸资料。12第二节：施工及工艺第二节：施工及工艺编制施工工艺的方法和要求 施工工艺的编制主要以文字表述对施工的方法、工艺进行说明，必要时配合施工图纸对局部施工要点进行详尽说明。以国家相关标准、地方标准为依据，结合工程具体实施项目进行编制，要突出重点环节，对新工艺、新方法及难度大的工艺要详尽说明，并附上相应图表，使施工人员能够很快理解和掌握。13（一）线缆安装施工工艺（1）土建施工工艺1）室外挖沟（路面开槽）A、室外挖沟前，应摸清地下管线等障碍物，并应根据施工方案的要求，将施工区域内的地上、地下障碍物清除和处理完毕。B、室外挖沟深度一般不小于0.7米，沟宽为0.6米（寒冷地带一般不小于1.5米）。挖出的土方，在场地有条件堆放时，一定留足回填需用的好土，多余的土方应一次运至弃土处，避免二次搬运。C、在敷设地上或地下管道、电缆的地段及进行土方施工时，应事先取得有关管理部门的书面同意，施工中应采取措施，以防损坏管线。D、回填土应分层铺摊。一般蛙式打夯机每层铺土厚度为0.2至0.25m；人工打夯不大于0.2m。每层铺摊后，随之耙平。回填土每层至少夯打三遍。打夯应一夯压半夯，夯夯相接，行行相连，纵横交叉。并且严禁采用水浇使土下沉的所谓“水夯”法。E、管沟中各种的管线，或从建筑物内伸出的各种管线，均应妥善保护后，再按规定回填土料，不得碰坏。142）电缆井制作：A、电缆井一般分为人口井和手口井两种，人口井深度一般为1.5米，井底直经1.2米，井口直经0.7米，用砖砌成二四圆形收口井。手口井一般砌成方形，深度为1米。井内壁用混凝土抹平，井底不能用混凝土抹死，以便渗水。B、井盖有轻性盖、重型盖和加重型盖，根据施工部位选用不同井盖，井盖直径一般选用0.6米和0.7米，在车行道上做井，必须使用重型（铁制）井盖。3）剔凿墙面及打过墙洞：A、剔槽敷设时，应在槽两边先弹线，用快錾子剔，槽宽及槽深均以比管径大5mm为宜。加气混凝土墙宜用电动刀锯开槽。剔槽敷设时，严禁剔横槽。墙体内设置的暗盒、暗线、暗管、洞口、沟槽应尽量考虑避免打洞凿墙。施工中先施工管线盒等，后砌筑埋入管盒的方法，若必须在已砌墙体上开槽，应用专用的镂槽工具或用切割机开槽，禁止人工凿打。B、打过墙洞时，首先对要打孔地方的周围进行检查，躲避墙体内可能存在的管路。在打与室外贯通的孔眼时，电锤或水钻由室内向室外倾斜5度左右角度，其主要作用是防止下雨时水留入屋内。15（2）接地装置的要求1）接地装置的含义 l接地装置是电气设备的接地体和接地线的总称；l埋入地中并直接与大地接触的金属导体称为接地体；l电气设备金属外壳与接地体相连接的导体称为接地线。2）接地装置的制作安装与技术规范可利用的自然接地体：可利用的自然接地体：l直接敷设在地中的所有金属管道（有易燃、易爆气体及液体的管道除外）；l建筑物、构筑物的金属构件：l电力电缆的金属外皮等。3）接地电阻的摇测方法与技术规范（略）40米20米5米独立接地电阻小于4，综合接地小于116（3）、管线安装及施工工艺1 1、室内敷设、室内敷设 室内线路的布线设计和施工应做到短捷、安全可靠，尽量减少与其它管线的交叉跨越，避开环境条件恶劣的场所，便于施工维护。对安全防范系统的传输线路要注意隐蔽保密。施工时需遵守有关规定(电气安装规程等)171）硬质阻燃塑料管明敷工艺要求 本工艺要求适用于室内或有酸、碱等腐蚀介质的场所配线敷设安装（不得在40以上的场所和易受机械冲击、碰撞摩擦等场所敷设）。管路固定方法：管路固定方法：a、胀管法 b、预埋铁件焊接法 c、吊杆卡固定法 d、支架间距：支架间距：外经 20 25 40 50 垂直 1000 1500 2000 水平 800 1200 1500182）钢管敷设工艺标准 本工艺标准适用钢管明、暗敷设及吊顶内和护墙板内钢管敷设工程。A、暗管敷设、暗管敷设基本要求：(1)敷设于多尘和潮湿场所的电线管路、管口、管子连接处均应作密封处理。(2）暗配的电线管路宜沿最近的路线敷设并应减少弯曲：埋入墙或混凝土内 的管子，离表面的净距不应小于15mm。(3）进入落地式配电箱的电线管路，排列应整齐，管口应高出基础面不小于 50mm。(4）埋入地下的电线管路不宜穿过设备基础，在穿过设备基础时，应加保护 管。(5)埋入地下的钢管壁厚不能小于2mm，并要刷防锈漆。19B、明管敷设基本要求、明管敷设基本要求:根据设计图加工支架、吊架、抱箍等铁件以及各种盒、箱、弯管。在多粉尘、易爆等场所敷管，应按设计和有关防爆规程施工。C、管进盒、箱连接：管进盒、箱连接：(1）盒、箱开孔应整齐并与管径相吻合，要求一管一孔，不得开长孔。铁制盒、箱严禁用电，用气焊开孔，并应刷防锈漆。如用定型盒、箱，其敲落孔大而管径小时，可用铁皮垫圈垫严或用砂浆加石膏补平齐，不得露洞。(2）管口入盒、箱，暗配管可用跨接地线焊接固定在盒棱边上，严禁管口与敲落孔焊接，管口露出盒、箱应小于5mm。有锁紧螺母者与锁紧螺母平，露出锁紧螺母的丝扣为24扣。两根以上管入盒、箱要长短一致，间距均匀，排列整齐。203）套接紧定式钢管（简称JDG管）敷设工艺 本工艺标准适用于一般工业、民用建筑工程1kV及其以下配线的钢管明、暗敷设及吊顶内和护墙板内钢管敷设安装工程，具有施工方便、美观、抗干扰等特点,是安防工程经常使用的施工材料。JDG产品由电线导管、连接件和专用工具组成，连接件包括：直管接头和弯管接头、螺纹接头；专用工具有现场制弯的弯管器和用于拧紧紧定螺钉的紧定扳手。（1）工艺流程A、暗管敷设工艺流程：熟悉图纸选管切管弯曲配合土建逐层逐段预埋埋管 进行部分管与合的连接管路敷设导管接地B、明管敷设工艺流程定位支架、吊架制作箱、盒及支架、吊架安装管路敷设导管接地C、吊顶内管路敷设工艺流程定位吊架制作吊架安装管路敷设导管接地21（2）JDG管施工工艺A、导管切断：JDG管定长为4米，在敷设时应按需要长度用型钢切割机将导管切断。导管切断后，断口处应与管轴线垂直，管口应锉平、刮光，使管口边缘平整、光滑。B、导管弯曲：JDG管路在敷设中需要改变方向时，应将导管进行弯曲。JDG导管根据弯曲方向和弯曲角度的不同，可以使用弯管接头或着进行自身的弯曲。JDG管弯曲敷设时，可以采用配套生产的采用优质管材滚压成型的弯管接头，供管与管之间的弯曲连接。成品弯管接头为90度弯角，有4倍弯和6倍弯两种，其弯曲半径分别为管径的4倍和6倍。JDG管弯曲敷设时，也可以采用专用工具（弯管器）进行弯管，可根据施工的需要进行现场弯曲相应规格导管
