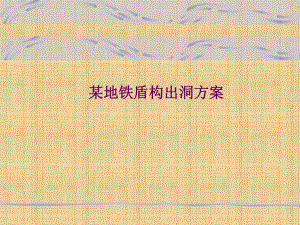

地铁盾构机出洞技术方案介绍PPT.ppt

某地铁盾构出洞方案某地铁盾构出洞方案主要主要内容1、某地铁站场地布置、某地铁站场地布置2、盾构出洞方案、盾构出洞方案3、盾构出洞常见事故分析、盾构出洞常见事故分析1、某地铁站场地布置1 施工场地布置原则施工场地布置原则 1）结合某地铁车站原有围挡以及地面硬化现状因地制宜，精心布置，做到实用、经济、美观、可行。2）根据施工的进度安排，分阶段、分期动态布置，做到既满足施工的需要，又减少场地内设备移动。3）符合北京市相关文明工地要求。1、盾构场地主要有三大块，碴坑、40t龙门吊轨道梁、管片存放场地；2、根据上面三大块布置，进行合理布置拌和站、10kv变压器、油脂轨料存放地；3、在场地和设备容许的条件下，龙门吊尽可能多的覆盖施工场地；4、碴坑和管片储存能力应该满足两天的正常掘进。5、场地布置满足盾构机下井、出洞掘进、正常掘进各个阶段的要求，2、某地铁场地布置考虑到的内容某地铁车站施工场地布置平面图场地布置的 工期安排 目录：1、盾构机出洞流程图2、土体加固3、洞门凿除4、铺设轨道5、出洞架安装6、反力架安装7、洞门密封装置安装8、盾构机出洞推进9、盾构机出洞管片拼装10、盾构机出洞注浆11、试验段掘进参数计算12、负环管片、出洞托架和反力架的拆除 二 盾构机出洞方案1、盾构机出洞流程图盾构机掘进和管片安装盾尾通过洞口密封后进行注浆回填安装负环管片、盾构机负载调试盾构机组装和空载调试后配台车下井组装洞口土体加固安装反力架、洞口密封场地布置凿除洞门铺设轨道拆除井口桥架和始发架安装2、端头土体加固、端头土体加固 注浆和旋喷桩相结合的方法加固端头土体 注浆的技术参数 注浆提升的节长为200500mm，注入压力为0.83Mpa，注入速度为820L/min，旋喷桩的技术参数 提升速度按200mm/min，旋喷速度20r/min，高压泵喷射压力2530Mpa，流量60120L/min，端头加固图纸盾构始发、接收井800洞门土体加固桩右线盾构隧道左线盾构隧道三七灰土回填段旋喷桩加固体800土体加固桩800土体加固桩旋喷桩加固体三七灰土回填段旋喷桩加固体三七灰土回填段800C10素混凝土桩800围护桩基坑围护钻孔灌注桩800C10素混凝土桩600旋喷桩800围护桩间、排距均为500mm 端头加固照片 3、洞门凿除盾构洞门凿除分三个阶段：1）洞门第一次凿除，如下图：22006620说明：洞门凿除顺序严格按照图示分块进行。2200875496213800说明：1、阴影部分为第一次凿除部位，保留外排钢筋和保护层。2、剩余部分为第二次凿除部位。2）洞门第二次凿除凿除剩余部分的 混凝土，使围护桩的钢筋完全外露，以便第三次切割。3）洞门第三次割除钢筋 盾构调试验收完毕，等盾构机推进正常时，派专业切割人员快速切割剩余的 围护桩钢筋，盾构机快速跟进。4、轨道铺设在某地铁轨道铺设分两期：第一期：盾构机出洞阶段的轨道铺设线型；第二期：盾构机正常掘进阶段的轨道铺设线型。一期轨道铺设线型线路中线二期轨道铺设线型5、出洞架安装出洞架的安装分三步：第一步：出洞架预埋件安装；第二步：主出洞架定位；第三步：主出洞架加固；第四步：副架的安装和加固。第一步，预埋件安装1、出洞架预埋件形式，如图所示；2、埋设方式和埋设位置，根据线路形式和托架的设计来确定，某地铁的预埋件布置如图所示。预埋件平面预埋件剖面 预埋件的布置图盾 构 中 心 线盾 构 中 心 线侧 墙R31309751821110013291925轨截面中心线过圆心且垂直与轨面19819252082302303021951232C-C25B251335BH150150钢13291821H175175钢97511002082525IH150150钢H150150钢EE预埋件位置预埋件位置第二步、出洞架定位第二步、出洞架定位 1)反力架平面位置确定；12071925轨截面中心线过圆心且垂直与轨面18211329H150150钢H150150钢H175175钢EEH150150钢I25252089751100256325225251325325256110097520813291821192525195302253900隧道中心线2)反力架高程确定盾构遂道洞门3409009071098006710件2325062406260负环管片隧道设计轴线盾构机轴线9001610752253301800设计轨面线10mm的找平层2252010940752106500件1325071090200753410车站中板12250盾构遂道洞门3409009071098006710件2325062406260负环管片隧道设计轴线盾构机轴线9001610752253301800设计轨面线10mm的找平层2252010940752106500件1325071090200753410车站中板12250细部图1）细部图2）细部图盾构遂道洞门3409009071098006710件2325062406260负环管片隧道设计轴线盾构机轴线9001610752253301800设计轨面线10mm的找平层2252010940752106500件1325071090200753410车站中板12250盾构机6、反力架安装盾构遂道洞门3409009071098006710件2325062406260负环管片隧道设计轴线盾构机轴线9001610752253301800设计轨面线10mm的找平层2252010940752106500件1325071090200753410车站中板122507、洞门密封装置安装固定环板B预埋环板A帘布橡胶板M209 0 5扇形压板1 62 51 2 0-M 2 0 8 5内衬2 01 2A 大样8、盾构机出洞推进9、盾构机出洞管片拼装盾构机出洞在反力架和洞内正式管片之间安装9环负环管片（全部为闭口环），反力架与临时管片之间设一环钢管片作为基准环，每环临时管片分块数与标准管片相同，依次安放在托架上。并在内、外侧采取钢丝拉结和钢管支撑等加固措施，以保证在传递推力过程中管片不会浮动变位。10、盾构机出洞注浆用水泥砂浆：凝固时间4h。11、试验段掘进参数计算盾构推力偏小时，土体处于向下滑动的极限平衡状态（见图1）。此时，土体内的竖直应力z相当于大主应力1，水平应力a相当于小主应力3水平应力a为维持刀盘前方的土体不向下滑动所需的最小土压力，即土体的主动土压力：a=ztan2（45-/2）-ctan（45-/2）式中，z为深度z处的地层自重应力；c为土的粘聚力；z为地层深度；为地层内部摩擦角。最大土压力1.2.2 盾构的推力偏大时，土体处于向上滑动的极限平衡状态（见图2）。此时，刀盘前方的土压力p相当于大主应力1，而竖向应力z相当于小主应力a。p=1=ztan2（45+/2）+ctan（45+/2）12、负环管片、出洞托架和反力架的拆除3、盾构出洞常见事故分析
