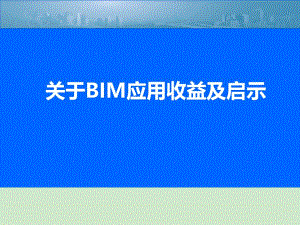

关于BIM应用收益及启示.ppt

关于BIM应用收益及启示一、BIM应用在投标阶段所创造的效益。二、BIM应用在施工阶段所创造的效益。主主 要要 内内 容容 一、一、BIMBIM应用在投标阶段所创造的效益应用在投标阶段所创造的效益一、利用专业软件为工程建立了三维信息模型后，我们会得到项目建成后的效果作为虚拟的建筑，因此BIM为我们展现了二维图纸所不能给予的视觉效果和认知角度，应用BIM将标书中插入的传统的CAD图变为更直观的三维立体图片，让标书变的更生动形像。二、通过BIM建立三维信息模型之后，让参于投标的其它人员直观的看到并得到模型相应的工程量之后再制定标书，使制定的方案更合理。三、预算人员参考模型进行工程量计算，使工程量计算更加精准。四、用连环画的形式表现复杂施工，使施工工序变的更形象易懂。二维主体阶段平面布置图三维主体阶段平面布置图二维工人生活区布置图三维工人生活区布置图一、一、BIMBIM应用在投标阶段所创造的效益应用在投标阶段所创造的效益二维装饰装修阶段平面布置图三维装饰装修阶段平面布置图二维塔吊平面布置图三维塔吊平面布置图一、一、BIMBIM应用在投标阶段所创造的效益应用在投标阶段所创造的效益用连环画形式表现复杂施工工序用连环画形式表现复杂施工工序一、一、BIMBIM应用在投标阶段所创造的效益应用在投标阶段所创造的效益 代替传统图纸会审代替传统图纸会审二维图纸往往不能全面反映个体、各专业各系统之间的碰撞可能，同时由于二维设计的离散行为不可预见性，也将使设计人员疏漏掉一些结构与建筑，建筑与管线、管线与管线间碰撞的问题。利用BIM的可视化功能进行各专业的碰撞检测，将碰撞点尽早地反馈给设计人员，为实际解决问题提供信息参考，在第一时间尽量减少现场的返工现象，以最实际的方式做到缩短工期、降本增效。一、一、BIMBIM应用在投标阶段所创造的效益应用在投标阶段所创造的效益让施工人员更好的读懂图纸由于施工管理人员平时事务多，而且工期紧，所以往往是图纸干到哪儿看到哪，对工程的全局掌控存在一定问题。通过BIM的建模可以对图纸进行全面的了解，因此在模型建立完成以后，施工人员对图纸会有一个深刻的理解和认知，大大提高了在施工管理中的工作效率。二、二、BIMBIM应用在施工阶段所创造的效益应用在施工阶段所创造的效益二、二、BIMBIM应用在施工阶段所创造的效益应用在施工阶段所创造的效益生动形象的技术交底生动形象的技术交底在以往技术交底只有用文字体现，往往由于劳务队工人理解错误，造成材料和人工的浪费，降低了施工效率。应用BIM建模后，将文字资料以形象的图片的形式表现出来，使劳务人员更加理解技术交底的内容，避免不必要的材料和人工的浪费，大大提高施工效率。给工人进行交底给工人进行交底二、二、BIMBIM应用在施工阶段所创造的效益应用在施工阶段所创造的效益BIMBIM在精确定位放线的应用在精确定位放线的应用应用BIM建出精确的信息化模型，根据总平面布置图将模型关键点座标与大地座标系统一，这样就会得到建筑物任意构件的精确座标，然后利用GPS和全站仪将其精确定位，大高提高了放线的精确度和效率。二、二、BIMBIM应用在施工阶段所创造的效益应用在施工阶段所创造的效益结构与建筑的图纸优化结构与建筑的图纸优化在施工的过程中，经常发现在砌体工程完工后砌体与结构发生偏移，例如卫生间结构降板与卫生间砌体偏移。砌体顶偏出梁底等。通过BIM提前建模，尽早发现结构与建筑图纸中存在的问题，并及时的解决，给结构和建筑的图纸以更好的优化，从而提高施工的效率和质量。二、二、BIMBIM应用在施工阶段所创造的效益应用在施工阶段所创造的效益不规则玻璃幕墙的尺寸测量不规则玻璃幕墙的尺寸测量有些不规则曲面玻璃幕墙因为施工中的误差，导致理论尺寸和实际尺寸存在差异，造成无法按设计尺寸进行加工，而在现场进行一块一块的测量又是不符合实际的，所以我们可以通过BIM加测量仪器进行测量建模，通过对关键点进行定位，建立出与现场符合的结构模型，通过BIM中的明细表功能得到幕墙的实际加工尺寸。二、二、BIMBIM应用在施工阶段所创造的效益应用在施工阶段所创造的效益安装预留孔洞的精确定位安装预留孔洞的精确定位当承建机房、场房等建筑时，由于安装管道比较多，在结构施工的过程中会产生很多预留洞。并且往往在结构施工完毕后才进行安装施工，所以经常会出现预留孔洞和安装管道发生碰撞及管道与管道之间发生碰撞等情况，因必须反工造成经济损失，工期延长。在建好模型后发现以上问题可以提前对图纸进行优化，减少不必要的经济损失。二、二、BIMBIM应用在施工阶段所创造的效益应用在施工阶段所创造的效益提供更灵活实际的工程量提供更灵活实际的工程量在施工过程中，经常发生设计变更，而预算所提供的工程量不可能根据变更随时改变，利用模型生成的明细表统计出来的工程量会根据对模型的修改自动更新，会使施工人员对工程量有一个实时的掌控，从而提高成本的可控性。在施工过程当中，经常出现材料的多次搬运，造成材料、人工的浪费，延长了施工周期。利用BIM建模，做到分区域材料用量统计，材料运输一次到位，减少材料、人工的浪费，施工一次到位。二、二、BIMBIM应用在施工阶段所创造的效益应用在施工阶段所创造的效益BIMBIM给予我们的启示给予我们的启示BIM不仅仅是一个工具软件，更是一种解决问题的思路和方法。所以，要想用好BIM，不仅要单纯的学习这个软件有哪些功能，而且我们还要思考，建立完成信息化模型后，我们能利用这个模型干些什么？用在哪些地方能够为我们创造收益？说白了也就是我们不单要学习，而且要创新。学习的是一种解决问题的思路，创新的是解决问题的方法。二、二、BIMBIM应用在施工阶段所创造的效益应用在施工阶段所创造的效益
