102排矸系统安装工程施工组织设计#安徽.doc

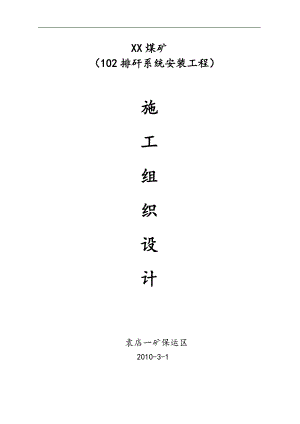

XX煤矿 （102排矸系统安装工程）施工组织设计袁店一矿保运区 2010-3-1审批记录单位姓名日期备注编制单位编制人审核人区 长会 审 单 位监理通风区信息中心安监处机电副总总工程师审批意见 102排矸系统安装工程一、 工程概况102排矸系统安装工程主要包括一部DTL100/30/2*125型胶带输送机，一台FDBY(Z)-1.5/6型液压翻车机，两台SSB(20)梭车。此排矸系统的安装对102采区矸石的向外输送，确保我矿的掘进进尺速度具有重要意义。二、编制原则1、在保证施工安全的前提下,突出以经济效益为中心，以施工方案优化为重点，强化时间观念，力争保质、保量、按期完工。2、合理安排施工工序，认真组织施工。合理安排胶带输送机设备大件运输、设备安装及配电电气安装的平衡交叉作业程序。3、做好人力、物力及财力的综合平衡，确保工程连续均衡施工。4、根据设备说明、我单位技术力量及现场勘察施工条件编制。5、以“科学”“合理”“集中、分散”“统配、协调”原则执行。三、施工准备 （一）施工准备工作1、准备工具及起吊用具，准备施工中所用的设备，列出计划报有关部门或人员实施并组织施工设备和机具进场。2、编制切实可行的施工措施，工期安排。3、测量现场，绘制现场施工平面图。4、落实人力资源，合理安排施工人员进点时间、人数。5、工作现场的生活、生产用水、用电等生活、生产服务设施准备。（二）设备运输：所有设备均通过罐笼运输，罐笼尺寸长×宽×高为4.8m×1.6m×2.9m。因翻车机、梭车、皮带机架外形尺寸均有超长、超宽、超高，因此，在设备运输时，需事先将其解体。解体前，要在各连接处做好明显标记，以方便设备运输至安装地点后重新组装。通过副井运输至安装位置。小件通过矿车运输，电机、减速机等大件通过平板车运输。所有设备在运输过程中，应确保设备与运输工具捆扎牢固，捆扎设备时采用4钢丝绳头，并用手拉葫芦张紧。捆扎设备时应特别注意保护设备，控制装车尺寸，避免途中出现意外。斜巷运输设备前，要拆除102人行保险档，对提升设备、信号、安全等设备、设施进行检查，确保在完好情况下进行工作，特别要检查设施的尺寸，确保车辆能顺利通过及对超低等特殊车辆起到安全作用。斜巷下放皮带机支腿及托辊时，绞车司机及跟车人员各配一个对讲机以便联系，另外从102人行上口至下口等距离安装4台声光信号装置，先将矿车拉至斜巷上口，人员跟在平板车后面，跟随矿车进行材料的下放。皮带机支腿及托辊每隔20米分布摆放。胶带在运输时，需准备8辆长×宽为4000×1200的平板车，将胶带用人力“S”形折叠缠绕在自制平板车上面。在胶带装车过程中，用手拉葫芦张紧，并随即用铁丝捆扎，最后用3只3T手拉葫芦分别在胶带的前、中、后部位各予以张紧。胶带装车时，“S”形胶带上表面应为胶带工作面。单辆平板车可容纳200m胶带。（三）基础验收：配合矿建施工单位，委托施工技术人员按照设计图纸对设备基础进行验收，将各中心线及辅助中心线用墨线弹出，用红漆将各设备基础部位的标高标出，并在巷道的起坡点及弯道处，设置出巷道的中心点。其具体验收的要求是：序号检查项目允差（mm）实测（mm）备 注1基础座标位置（轴向）纵向横向±202基础各不同平面的标高+0-203基础上平面外形尺寸凸台上平面外形尺寸凹坑尺寸±20-20+204基础平面的不水平度 （包括地面上需要安装设备的部分） 每米全长510四、安装过程（一）DTL100/30/2*125型胶带输送机1、概述102行人后运胶带输送机，全长750m，为双电动机驱动，配合两套传动装置、一套胶带改向装置、一套机头卸载装置、一套液压拉紧装置和一套机头改向装置。胶带输送机运量300t/h，胶带输送机安装倾角为-11°16°，提升高度-165 m,胶带为PVC1250,B=1000mm,运行速度为1.6 m/s。2、主要机械安装工程量：序号名称代号单位数量单重（Kg）备注1卸载装置TL03.16套139002传动装置TL03.02套144503传动装置TL03.05套144504特殊中间架TL03.18件1405特殊中间架TL03.19件1826改向装置TL03.06套125007拉紧车TL03.09件111228液压拉紧装置DYL-03-12/100套115009中间架S1028-338.2-11件1286010中间架S1028-338.2-12件1286011机头改向装置TL03.01套1250012驱动装置3400×2200×1550套1550013驱动装置3400×2200×1550套1550014地脚螺栓M16×300套1000.515地脚螺栓M20×300套49013.616地脚螺栓M24×500套500.0317地脚螺栓M42×1250套1411.518地脚螺栓M20×300套26214、主要配电安装工程量：序号名称规格型号单位数量备注1低馈开关KBZ-400台12矿用隔爆型真空磁力起动器QBZ-300台23矿用隔爆型照明信号综合保护ZXZ-4.0台14电缆MY-30X70+1X25/1.14KV米6005电缆MY-30X35+1X16/1.14KV米302根6矿用隔爆型真空磁力起动器QBZ-80台25、施工顺序主要施工步骤： 机头装置运输 中间架、支腿、托辊架、托辊、胶带、机头装置运输 测量、放线 机头装置安装 机头装置安装 地脚螺栓安装 支腿安装 中间架安装 托辊架安装 托辊安装 胶带敷设 配电安装 试运转 6、皮带中心线安装：为便于确定胶带输送机中心线位置，在巷道顶板位置需安装皮带中心线。中心线在巷道变坡点及拐弯处分段安装。具体为：安装中心线一根，从机头至机头距离；中心线采用0.5mm钢丝。矿建需在巷道中心顶部每隔一定距离预埋一钢钉，便于放线。利用红外线和钢钉将中心线定位并固定。中心线定位无误后，再正式进行设备安装。7、机头安装：机头安装时，利用矿建预埋锚索起吊。首先安装传动装置，然后安装驱动装置，其次安装胶带改向装置，最后安装改向滚筒装置。事先将因运输尺寸因素而拆散的传动装置、驱动装置、改向装置、改向滚筒装置按照设计图纸重
