    31.5MW变压器纵差动保护设计课程设计论文.doc

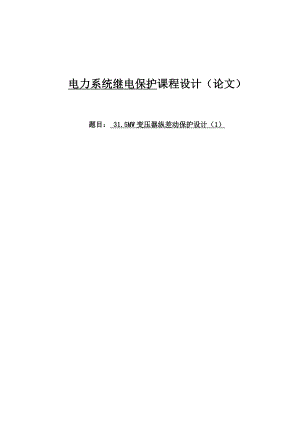

    电力系统继电保护课程设计(论文)题目: 31.5MW变压器纵差动保护设计(1)本科生课程设计(论文)摘 要电力系统中的变压器,它利用电磁感应原理,把输入的交流电升高或降低为同一频率的交流输出电压。譬如通过变压器升压,可以降低输送的电能损失,把电能送到远方。通过变压器把高压电降为适用的电压供用户使用。变压器在电力系统中是十分重要的电气设备,而对变压器的继电保护在整个系统中占有重要的地位,长期以来变压器一直采用差动保护作为内部故障的主保护,因此差动保护的性能好坏将直接影响到系统安全稳定运行和能否安全、稳定地供电。本次课程设计就是有关于变压器的纵差动保护整定计算,紧密贴合电气专业的课程主要重点知识,可以对变压器保护的知识有更深入的了解和学习,并且融合了其他课程知识,涉及到正序、负序、零序网络的建立、保护原理图的绘制与动作过程分析,变压器在最大及最小运行方式下短路电流的计算以及对变压器纵差保护继电器的整定、计算及校验,利用MATLAB建立了仿真模型,对变压器在不同工作条件下进行了大量的仿真,仿真结果表明,阻抗继电器与变压器纵差动保护相配合的方式在检测变压器内部故障时有很高的灵敏度,在外部故障时又有很强的制动作用,具有一定的实用价值,最后分析动作过程并采用MATLAB建立系统模型进行仿真分析输出系统正常状态和故障状态下的电流和电压波形,判断系统是否会出现继电器的误动作并分析其动作,用准确的数据来验证计算的准确性和实用性。关键词:变压器;差动保护;MATLAB;阻抗继电器 目 录第1章 绪论4第2章 变压器纵差动保护整定计算52.1 变压器保护规划配置52.2 确定系统运行方式62.3动作电流整定计算及校验6第3章 保护原理图的绘制与动作过程分析14第4章 MATLAB建模仿真分析17第5章 课程设计总结19参考文献20第1章 绪论1、变压器纵差保护基本原理 纵差保护作为变压器内部故障的主保护将有许多特点和困难。变压器具有两个或更多个电压等级,构成纵差保护所用电流互感器的额定参数各不相同,由此产生的纵差保护不平衡电流将比发电机的大得多,纵差保护是利用比较被保护元件各端电流的幅值和相位的原理构成。由于纵差保护的构成原理是基于比较变压器各侧电流的大小和相位,受变压器各侧电流互感器以及诸多因素影响,变压器在正常运行和外部故障时,其动差保护回路中有不平衡电流,使纵差保护处于不利的工作条件下。2.纵差保护不平衡电流分析2.1 稳态情况下的不平衡电流变压器在正常运行时纵差保护回路中不平衡电流主要是由电流互感器、变压器接线方式及变压器带负荷调压引起。(1) 由电流互感器计算变比与实际变比不同而产生。正常运行时变压器各侧电流的大小是不相等的。为了满足正常运行或外部短路时流入继电器差动回路的电流为零,则应使高、低压两侧流入继电器的电流相等,即高、低侧电流互感器变比的比值应等于变压器的变比。(2) 由变压器两侧电流相位不同而产生。变压器常常采用两侧电流的相位相差30°的接线方式(对双绕组变压器而言)。(3) 由变压器带负荷调整分接头产生。在电力系统中,经常采用有载调压变压器,在变压器带负荷运行时利用改变变压器的分接头位置来调整系统的运行电压。改变变压器的分接头位置,实际上就是改变变压器的变化。2.2 暂态情况下的不平衡电流(1) 由变压器励磁涌流产生。变压器的励磁电流仅流经变压器接通电源的某一侧,对差动回路来说,励磁电流的存在就相当于变压器内部故障时的短路电流3。因此,它必然给纵差保护的正确工作带来不利影响。正常情况下,变压器的励磁电流很小,故纵差保护回路的不平衡电流也很小。在外部短路时,由于系统电压降低,励磁电流也将减小。(2) 由变压器外部故障暂态穿越性短路电流产生纵差保护是瞬动保护,它是在一次系统短路暂态过程中发出跳闸脉冲。第2章 变压器纵差动保护整定计算2.1 变压器保护规划配置系统等值网络 图2.1正序网络. 图2.2负序网络参数如下:系统:短路容量Sx=800MVA 发电机F1和F2 Sn=25MW cos=0.8变压器T1 型号:SFL1-31500/121kV Y0/-11接线短路电压百分数为Ud%=10.5%变压器T2 型号:SFSL-31500/121kV Y0/Y/-11接线,短路电压百分数为Ud(1-2)%=17%,Ud(1-3)%=10.5% Ud(2-3)%=6.0% 变压器T3和T4 型号:SFL1-20000/121kV Y0/-11接线短路电压百分数为Ud%=10.5%输电线路:线路电抗为0.4/kmL1、L2、L3、L4的长度分别为100km、50km、30km、60km。2.2 确定系统运行方式最大方式:A厂、B厂发电机、变压器全部投入,双回线运行。最小方式1:A厂停一台25MW发电机和31.5MVA变压器,双回线运行。最小方式2:B厂停一台25MW发电机,单回线运行。最小方式3:A厂停一台50MW发电机和63MVA变压器,双回线运行。2.3动作电流整定计算及校验2.3.1元件标幺值计算:发电机:50MW: =0.124× 25MW: =0.13× 变压器:31.5MVA: 63MVA: 40MVA: 31.5MVA: 输电线:单回: 双回: 2.3.2短路电流计算1最大方式 图2.3最大方式原理图外部短路: 短路: 短路: 内部短路:短路: 短路: 2最小方式1 图2.4最小方式原理图外部短路: 短路:短路:内部短路: 短路: 短路:3最小方式2 图2.5最小方式2原理图外部短路:短路: 短路:内部短路:短路: 短路:4最小方式3 图2.6最小方式3原理图外部短路:短路: 短路:内部短路:短路: 短路:2.3.3短路电流计算结果表短路点短路运行 情况情况外部短路内部短路最大方式1.637210.649最小方式11.84749.2220最小方式21.637210.3216最小方式31.63727.9083最大方式1.654010.518最小方式12.132656.940最小方式21.620210.4502最小方式31.30729.82422.3.4基本侧的选择数值名称各侧数值110kV11kV变压器一次侧额定电流AA电流互感器接线方式电流互感器一次电流200.8A A电流互感器变比电流互感器二次额定电流AA由表可见,110kV的二次额定电流大于11kV侧的二次额定电流,故应选110kV侧为基本侧。2.3.5由短路电流计算结果比较可得最大外部短路电流为三相外部短路时点的短路电流:A(最小方式1)最小内部短路电流为最小方式1时在点发生的两相短路时的短路电流:A2.3.6确定保护的动作电流1躲开变压器投入,切除外部短路后及电压恢复时的励磁涌流:A2躲开电流互感器二次回路断线时变压器的最大负荷:A3躲开变压器外部短路时的最大不平衡电流: =1.3() 为可靠系数,取1.3 电流互感器的误差引起的不平衡电流 变压器电压分接头改变引起的不平衡电流 平衡线圈不能对变压器与侧电流差值进行完全补偿引起的不平衡电流 非同期分量引起的误差,取1 电流互感器的同型系数当电流互感器型号相同且处于同一情况下,当电流互感器型号不同时, 电流互感器容许最大相对误差,取0.1 继电器整定匝数与计算匝数不等而引起的相对误差 1.3() =1.3(1×1×0.1+0.05+0.05)×1070.7 =278.38A因此,保护的基本侧的动作电流取上述三者中最大值:=278.38A2.3.7确定继电器基本侧线圈匝数及各线圈接法1基本侧继电器动作电流A2基本侧线圈匝数(差动线圈匝数)匝取匝3确定基本侧线圈接入匝数继电器实际动作电流:A保护一次动作电流为:A4确定非基本侧平衡线圈及工作线圈匝数匝确定平衡线圈实用匝数为匝5计算由实用线圈与计算匝数不等引起的相对误差0.05动作电流满足要求。6灵敏度:2因此,合格第3章 保护原理图的绘制与动作过程分析根据基尔霍夫第一定律,;式中表示变压器各侧电流的向量和,其物理意义是:变压器正常运行或外部故障时,若忽略励磁电流损耗及其他损耗,则流入变压器的电流等于流出变压器的电流。因此,纵差保护不应动作。当变压器内部故障时,若忽略负荷电流不计,则只有流进变压器的电流而没有流出变压器的电流,纵差保护动作,切除变压器。图3.1变压器纵差动保护的原理接线图动作过程分析:(1)正常运行和区外故障时,被保护元件两端的电流和的方向如图1.5.5(a)所示,则流入继电器的电流为继电器不动作。(2)区内故障时,被保护元件两端的电流和的方向如图1.5.5(b)所示,则流入继电器的电流为此时为两侧电源提供的短路电流之和,电流很大,故继电器动作,跳开两侧的断路器。由上分析可知,纵联差动保护的范围就是两侧电流互感器所包围的全部区域,即被保护元件的全部,而在保护范围外故障时,保护不动作。变压器在正常负荷状态下,差动回路中的不平衡电流很小,但当发生区外短路故障时,由于电流互感器可能饱和等等因素,会使不平衡电流增大,当不平衡电流超过了保护动作电流时,差动保护就会误动。比率差动保护就是用来区分差流是由内部故障还是不平衡输出(特别是外部故障)引起的,它引入了外部短路电流作为制动电流,当外部短路电流增大时,制动电流随之增大,使得继电器的动作电流也相应增大,这样就可以有效的躲过不平衡电流,避免误动的出现。比率差动元件采用初始带制动的变斜率比率制动特性,由低值比率差动(灵敏)和高值比率差动(不灵敏)两个元件构成。为了保证区内故障的快速切除,只有低值比率差动元件(灵敏)设有TA饱和判据,高值比率差动元件(不灵敏)不设TA饱和判据。三折线比率差动保护的动作特性如图所示。图3.2三折线比率差动保护的动作特性 式中:为变压器额定电流;分别为变压器各侧电流;为稳态比率差动起动电流;为差动电流;为制动电流;为比率制动系数整定值。比率差动保护按相判别,满足以上条件时动作。但是保护出口必
