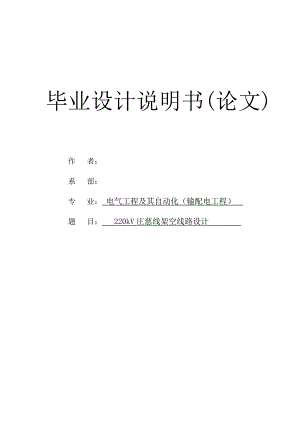

毕业设计说明书(论文)作 者：系 部：专 业： 电气工程及其自动化（输配电工程） 题 目： 220kV庄慈线架空线路设计 摘要 此次毕业设计为220kV庄慈线架空线路设计，参考电气工程专业毕业设计指南输配电分册的相关内容，本着贴近工程实际的原则，本设计主要讲述了架空线路设计的基本原则和做法。本设计的主要内容有：导线、避雷线的应力弧垂计算，绝缘子、金具的选择，杆塔的选型，线路路径选择和杆塔定位，杆塔荷载计算及塔头尺寸校验，耐张铁塔内力计算，杆塔基础设计及稳定性校验，导线、避雷线防振设计等，对每一个内容都作了详细的论述与计算，力争做到准确、经济、合理。关键词 线路设计，应力，弧垂，杆塔稳定，杆塔荷载计算 摘要Title Overhead line Zhuangci power line design of 220kV AbstractDesign for the graduation of 220 kV overhead line Zhuangci circuit design,Reference "electrical engineering graduate design - transmission and distribution volumes" relevant to elements of the project close to the actual principles, The main design of overhead lines shows the basic design principles and practices. The design includes:wire, lightning shielding line sag stress, insulator and fitting selection, tower selection, line routing and positioning tower, tower load calculation and tower head size calibration，tower internal forces, the tower foundation design and stability calibration, wire, lightning shielding line anti-vibration design, and do a lot in calculating,making the design economical and reasonable. Keywords line design , stress, sag, tower stability, tower load calculation目录前言.1说明书第一章 架空线的应力弧垂.2第二章 避雷线的应力弧垂.10第三章 杆塔设计.12第四章 线路路径的选择和杆塔定位.17第五章 耐张杆塔头尺寸校验.20第六章 耐张杆塔头荷载.23第七章 耐张杆基础校验.28第八章 导线避雷线的防振设计.30计算书第一章 架空线的应力弧垂计算.32第二章 避雷线的应力弧垂计算.36第三章 杆塔定位结果校验.38第四章 耐张杆塔头尺寸校验.41第五章 耐张杆塔头荷载图.43第六章 耐张杆基础稳定性计算.47第七章 导线避雷线的防振设计.48结论.51致谢.52参考文献.53附录1：外文资料翻译.54附录2：附图.60 前言 本设计为220kV庄慈线架空线路设计，为传统的设计题目，主要考察学生所学的知识和灵活应用知识的能力，设计的内容主要有以下特点：一、注重内容的完整性、条理性和尽量简明扼要，在设计中提供了线路设计的整体思路，详细罗列了设计用公式和相关参数及图表；二、注重工程实践性，设计内容完全按照输电线路总体设计流程，为以后毕业生的工作打好实践基础；三、注重线路设计的合理性，对各个阶段的计算结果做了详细的论证，力争做到设计合理。 本设计的内容有：进行导线、避雷线应力弧垂计算，绘制对应的曲线；制作最大弧垂模板进行杆塔室内定位并在平断面图上作校验；选择杆塔、绝缘子、金具型式；进行绝缘配合设计、杆塔强度计算、基础稳定性计算；导地线防振设计等。 作为一名即将毕业的大学生，毕业设计在大学学习具有非常重要的作用，不仅要求我们具有扎实的专业知识，而且要对所学的知识要有一个系统的认识，比如：排杆定位时要用到弧垂模板的制作的相关知识，而且要学会运用一定的应用软件，例如：AUTOCAD等，会熟练运用它们绘制各种图形。方便对设计内容做一些修改。因而，毕业设计对于我们具有以下目的和意义：1培养和提高我们综合运用所学的基础理论、专业知识和基本技能，巩固所学的理论知识并且加以深化及应用，能够初步掌握一些实际工作中应该具备的能力。2 培养我们分析和解决工程实际问题的能力和进行科学研究的初步能力，能对试验的数据进行采集与分析处理。3 培养我们独立的工作能力和创新能力，学会调查研究，收集、查询和阅读中外文的文献资料，能够进行定性、定量相结合的独立研究和论证。要求我们要使创新精神与科学态度相结合，大胆提出新的设计方案和技术措施。4 熟悉国内、国际相关专业的发展状况，和我国电力发展的基本方针政策，树立我们工程设计所必须的安全、可靠、经济的观点。 1第一章 架空线的应力和弧垂1.1 设计用气象条件的组合架空输电线路设计常年在大气中运行，承受着四季气温、风、冰以及雷电等气象变化的影响，其中风、覆冰和气温对架空输电线路的机械强度和电气间距有较大影响，是线路设计需考虑的主要气象参数，称为气象条件三要素。其值的选取应符合整个线路的技术经济性的要求，并保证架空输电线路安全地施工和运行检修。但是在设计时并不能将三要素出现的最不利情况进行简单叠加，因为线路运行中的实际气象条件虽然是风、覆冰、气温等气象参数的组合，但最大风速、最厚覆冰、最低（高）气温通常并不同时出现。因此，必须根据线路运行、检修和施工中可能遇
