16—32点阵电子显示屏制作毕业论文.doc

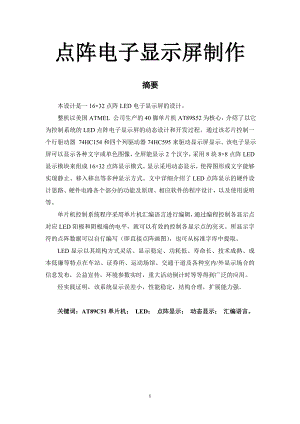

点阵电子显示屏制作摘要本设计是一16×32点阵LED电子显示屏的设计。整机以美国ATMEL 公司生产的40脚单片机AT89S52为核心，介绍了以它为控制系统的LED点阵电子显示屏的动态设计和开发过程。通过该芯片控制一个行驱动器 74HC154和四个列驱动器74HC595来驱动显示屏显示。该电子显示屏可以显示各种文字或单色图像，全屏能显示2个汉字，采用8块8×8点阵LED显示模块来组成16×32点阵显示模式。显示采用动态显示，使得图形或文字能够实现静止、移入移出等多种显示方式。文中详细介绍了LED点阵显示的硬件设计思路、硬件电路各个部分的功能及原理、相应软件的程序设计，以及使用说明等。单片机控制系统程序采用单片机汇编语言进行编辑，通过编程控制各显示点对应LED阳极和阴极端的电平，就可以有效的控制各显示点的亮灭。所显示字符的点阵数据可以自行编写（即直接点阵画图），也可从标准字库中提取。LED显示以其组构方式灵活、显示稳定、功耗低、寿命长、技术成熟、成本低廉等特点在车站、证券所、运动场馆、交通干道及各种室内/外显示场合的信息发布，公益宣传，环境参数实时，重大活动倒计时等等得到广泛的应用。经实践证明，该系统显示误差小，性能稳定，结构合理，扩展能力强。关键词：AT89C51单片机； LED； 点阵显示； 动态显示； 汇编语言。 目录 摘要I第一章 前言5第二章 设计任务62.1任务62.2 要求72.2.1 基本要求：设计并制作LED电子显示屏和控制器。72.2.2 发挥部分：72.2.3其它7第三章 方案论证83.1 显示部分832 数据传输方案8第四章 系统硬件部分设计1041 电源设计1042 单片机系统及外围电路11421 单片机的选择11422 AT89S52芯片介绍11423 单片机系统外围电路1543 列驱动电路1644 行驱动电路18441 行驱动芯片74HC154 介绍18442 行驱动电路2045 LED显示屏电路22第五章 系统软件部分设计245.1系统主程序25结束语26致谢28参考资料28附录28III 第一章 前言单片机自20世纪70年代问世以来，以极其高的性能价格比受到人们的重视和关注，所以应用很广，发展很快。单片机的特点是体积小、集成度高、重量轻、抗干扰能力强，对环境要求不高，价格低廉，可靠性高，灵活性好，开发较为容易。正因为单片机有如此多的优点，因此其应用领域之广，几乎到了无孔不入的地步。在我国，单片机已被广泛地应用在工业自动化控制、自动检测、智能仪表、智能化家用电器、航空航天系统和和国防军事、尖端武器等各个方面。我们可以开发利用单片机系统以获得很高的经济效益。更重要的意义是单片机的应用改变了控制系统传统的设计思想和方法。以前采用硬件电路实现的大部分控制功能，正在用单片机通过软件方法来实现。这种以软件结合硬件或取代硬件并能提高系统性能的控制技术称为微控制技术。例如，本文所要论述的通过单片机来控制LED点阵显示。LED是发光二极管英文Light Emitting Diode 的简称，是六十年代末发展起来的一种半导体显示器件，七十年代，随着半导体材料合成技术、单晶制造技术和-结形成技术的研究进展，发光二极管在发光颜色、亮度等性能得以提高并迅速进入批量化和实用化。进入八十年代后，LED在发光波长范围和性能方面大大提高，并开始形成平板显示产品即LED显示屏。LED电子显示屏是利用发光二极管点阵模块或像素单元组成的平面式显示屏幕。它是集微电子技术、光电子技术、计算机技术、信息处理技术于一体的显示系统，是目前国际上极为先进的显示媒体。由于它具有发光效率高、使用寿命长、组态灵活、色彩丰富、工作性能稳定以及对室内室外环境适应能力强等优点而日渐成为显示媒体中的佼佼者。在我国改革开放之后，特别是进入90年代国民经济高速增长，对公众场合发布信息的需求日益强烈，LED显示屏的出现正好适应了这一市场形势，因而在LED显示屏的设计制造技术与应用水平上都得到了迅速的提高，生产也得到了迅速的发展，并逐步形成产业，成为光电子行业的新兴产业领域。LED显示屏经历了从单色、双色图文显示屏，到图像显示屏的发展过程。随着信息产业的高速发展，LED显示屏作为信息传播的一种重要手段成为现代信息化社会的一个闪亮标志。近年LED显示屏已广泛应用于室内、外需要进行服务内容和服务宗旨宣传的公众场所如银行、营业部、车站、机场、港口、体育场馆等信息的发布，政府机关政策、政令，各类市场行情信息的发部和宣传等。目前，对于那些需要显示的信息量不是很大，分辨率不是很高，又需要制造成本相对比较低的场合，使用大、小屏幕LED点阵显示器是比较经济适用的，它可以用单片机控制实现显示字符、数字、汉字和简单图形，可以根据需要使用不同字号、字型。汉字显示方式是先根据所需要的汉字提取汉字点阵（如16×16点阵），将点阵文件存入ROM，形成新的汉字编码。而在使用时则需要先根据新的汉字编码组成语言，再由MCU根据新编码提取相应的点阵进行汉字显示。具体显示技术和原理将会在正文中得到详细论述。第二章 设计任务 点阵点阵显示屏制作 2.1任务设计并制作一台简易LED电子显示屏，16行*32列点阵显示，原理示意图如下：LED显示控制显示器控制器串行口键盘接口数据存储器PC机键盘LED电子显示屏原理框图2.2 要求2.2.1 基本要求：设计并制作LED电子显示屏和控制器。自制一台简易16行*32列点阵显示的LED电子显示屏；自制显示屏控制器，扩展键盘和相应的接口实现多功能显示控制，显示屏显示数字和字母,亮度可用按键连续调整。 显示屏通过按键切换显示数字和字母，显示内容可以平滑的左右移动；显示屏能显示4组特定数字或者英文字母组成的句子，通过按键切换显示内容；能显示4组特定汉字组成的句子，通过按键切换显示内容，并具有掉保护功能。2.2.2 发挥部分：自制一台简易16行*64列点阵显示的LED电子显示屏；LED显示屏亮度可根据环境亮度自动调节。实现信息的左右滚屏显示，预存信息的定时循环显示，滚屏方向和速度（5级）可以设定；实现实时时间、日期、温度显示，显示屏数字显示： 时分秒；可以用相关软件将PC中的汉字显示在LED屏上（软件打包成WINDOWS下可执行文件并刻成光盘，比赛结束时封入到作品箱中,测试时由组委会提供PC,PC机上只装有WINDOWSXP系统,测试时不得使用U盘。）注：一次性到少将20个汉字写入到控制器中。2.2.3其它 完成一份3000字左右的设计报告，正文中应包括系统总体框图、核心电路原理图、主要流程图、主要的测试结果。完整的电路原理图、重要的源程序、和完整的测试结果用附件给出。设计报告用A4纸打印，第一页用一张空白纸做封面，在纸上写明参赛队号和参赛题目代号。 第三章 方案论证 3.1 显示部分 显示部分是本次设计最核心的部分，对于LED8*8点阵显示有以下两种方案：方案一：静态显示，将一帧图像中的每一个二极管的状态分别用0 和1 表示,若为0 ,则表示L ED 无电流,即暗状态;若为1 则表示二极管被点亮。若给每一个发光二极管一个驱动电路,一幅画面输入以后,所有L ED 的状态保持到下一幅画。对于静态显示方式方式,所需的译码驱动装置很多,引线多而复杂,成本高,且可靠性也较低。方案二：动态显示，对一幅画面进行分割,对组成画面的各部分分别显示,是动态显示方式。动态显示方式方式,可以避免静态显示的问题。但设计上如果处理不当,易造成亮度低,闪烁问题。因此合理的设计既应保证驱动电路易实现,又要保证图像稳定,无闪烁。动态显示采用多路复用技术的动态扫描显示方式, 复用的程度不是无限增加的, 因为利用动态扫描显示使我们看到一幅稳定画面的实质是利用了人眼的暂留效应和发光二极管发光时间的长短, 发光的亮度等因素. 我们通过实验发现, 当扫描刷新频率(发光二极管的停闪频率) 为50Hz, 发光二极管导通时间1m s 时, 显示亮度较好, 无闪烁感.。 鉴于上述原因, 我们采用方案二 32 数据传输方案采用扫描方式进行显示时，显示数据通常存储在单片机的存储器中，按8位一个字节的形式顺序排放。显示时要把一行中各列的数据都传送到相应的列驱动器上去，这就存在一个显示数据传输方式的问题。从控制电路到列驱动器的数据传输可以采用并行方式或串行方式。显然，采用并行方式时，从控制电路到列驱动器的线路数量大，相应的硬件数目多。当列数很多时，并行传输的方案是不可取的。采用串行传输的方法，控制电路可以只用一根信号线，将列数据一位一位传往列驱动器，在硬件方面无疑是十分经济的。但是，串行传输过程较长，数据要经过并行到串行和串行到并行两次变换。首先，单片机从存储器中读出的8位并行数据要通过并串变换，按顺序一位一位地输出给列驱动器。与此同时，列驱动器中每一列都把当前数据传向后一列，并从前一列接收新数据，一直到全部列数据都传输完为止。只有当一行的各列数据都已传输到位之后，这一行的各列才能并行地进行显示。这样，对于一行的显示过程就可以分解列数据准备（传输）和列数据显示两个部分。对于串行传输方式来说，列数据准备时间可能相当长，在行扫描周期确定的情况下，留给行显示的时间就太少了，以至影响到LED的亮度。解决串行传输中列数据准备和列数据显示的时间矛盾问题，可以采用重叠处理的方法。即在显示本行各列数据的同时，准备下一行的列数据。为了达到重叠处理的目的，列数据的显示就需要具有锁存功能。经过上述分析，可以归纳出列驱动器电路应具备的主要功能。对于列数据准备来说，它应能实现串入并出的移位功能；对于列数据显示来说，应具有并行锁存的功能。这样，本行已准备好的数据打入并行锁存器进行显示时，串并移位寄存器就可以准备下一行的列数据，而不会影响本行的显示。图2-1为显示屏电路实现的结构框图。单片机列驱动器行驱动器LED显示点阵电源图2-1 显示屏电路框图 第四章 系统硬件部分设计由于图文屏的控制电路采用单片机方案，控制功能的实现应在硬件和软件两方面进行折中。单片机及相应软件，主要负责存储（或生成）显示数据、安排控制信号的定时与顺序等。但是单片机的接口数量少，驱动能力不强，必须扩展一定的硬件电路，才能满足显示屏的需要。系统硬件部分电路大致上可以分成稳压电源、单片机系统及外围电路、列驱动器电路、行驱动器电路和LED显示屏电路五部分。41 电源设计稳压电源的功能是把来自电网的220V交流电压转变为所需的、稳定的直流电压。它由电源变压器、整流电路、滤波电路和稳压电路四个部分组成，如图3-1所示： + 电 源 + 整 流 + 滤 波 + 稳 压
