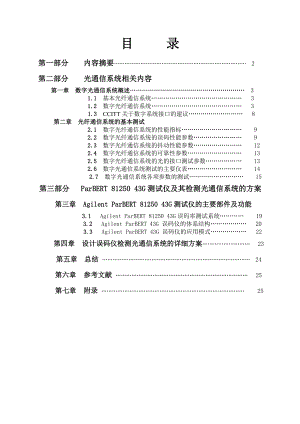

目 录第一部分 内容摘要 2第二部分 光通信系统相关内容第一章 数字光通信系统概述 3 1.1 基本光纤通信系统 31.2 数字光纤通信系统 31.3 CCITT关于数字系统接口的建议 8 第二章 光纤通信系统的基本测试 2.1 数字光纤通信系统的性能指标 9 2.2 数字光纤通信系统的误码性能参数 9 2.3 数字光纤通信系统的抖动性能参数 12 2.4 数字光纤通信系统的可靠性参数 13 2.5 数字光纤通信系统的光的接口测试参数 13 2.6 数字光通信系统测试的主要仪表 14 2.7 数字光通信系统各项参数的测试 15 第三部分 ParBERT 81250 43G测试仪及其检测光通信系统的方案第三章 Agilent ParBERT 81250 43G测试仪的主要部件及功能 3.1 Agilent ParBERT 81250 43G误码率测试系统 193.2 Agilent ParBERT 43G 误码仪的体系结构 203.3 Agilent ParBERT 43G 误码仪的应用模式 22 第四章 设计误码仪检测光通信系统的详细方案 23 第五章 总结 24第六章 参考文献 25第七章 附录 25第一部分 内容摘要摘要：当今世界，计算机与通信技术高度结合，光纤通信有了长足发展。纵观当今电信的主要技术，光纤和光波的变革极大的提高着信息的传输容量。进入1993年以后，我国光纤通信已处于持续大发展时期。其特征是大量新技术，特别是网络技术、高速介质接入网(HMAV)、光时分复用接入(OTMMA)和波分复用接入(WDMA)、光孤子(soliton)、掺铒光纤放大器(EDFA)、 SDH产品等开始实用化并开展大量、深入的研究工作。同时，各种专用光纤系统进入国民经济各领域，促成了我国光纤通信技术的蓬勃发展。面对光纤通信技术的普遍应用，了解光纤通信系统组成及其系统参数的测量技术现状，无论是对光纤通信的业主、经销商，还是对光纤通信的广大用户都是重要的。本论文主要介绍数字光纤通信系统基本组成，性能指标及其测试，主要是光通信误码率的测量。其中包括光纤数字通信系统的组成概述：光纤数字通信系统的质量指标及测试；Agilent ParBERT 81250 43G误码率测试仪的主要部件、功能特性及其应用；误码特性的性能指标和误码的产生机理及估算；抖动特性的性能指标和估算；可靠性的指标及表示。在系统测试部分重点介绍光接口的指标及测试：包括测试的主要仪器的原理、使用方法；各项指标的测试原理、测试步骤、和注意事项。简单说明了用误码率测试仪检测光通信系统的步骤。最后对光纤通信的测试进行总结。关键词：光纤通信系统、光纤 、光端机、误码率、抖动(漂移）特性、光功率、灵敏度、光接收机、光发射机、消光比、动态范围、噪声、误码测试仪Abstract : Our times, with the computer highly combining with communication technology, there is tremendous development in the fiber optic communication. Make a general survey of the main technology of current telecommunications , optic fibre and the change of the light wave improving the capacity of transmission of the information. After entering 1993, the fiber optic communication of our country has already been in big developing period continuously . Its characteristic is a large number of new technologies, for example network technology, HMAV, OTMMA and WDMA , SOLITON , EDFA , SDH product ,etc. which begin to be practical and launch a large amount of , deep research work. Meanwhile, various kinds of special-purpose optic fibre systems entered every field of national economy, facilitated the flourishing development of the fiber optic communication technology of our country. In the face of the general application of fiber optic communication technology, it is quite important and useful for the owner , distributor of fiber optic communication and the masses of users of fiber optic communication to understand the current technological situation of measurement that fiber optic communication system made up and systematic parameter .This thesis introduces the digital fiber optic communication systems test basically mainly, It is mainly the BER measurement of the fiber optic communication system. Including the composition of the digital communication system of optic fibre: Quality index of the digital communication system of optic fibre; Yards of rate main part , function characteristic and his application of tester by mistake of Agilent ParBERT81250 43G , creating prinple of mistaking code and estamte; Shake the performance index of the characteristic and estimate; Index and expression of dependability . Introduce the index and test of all interface especially partly in system testing: Including the principle , operation method of the main instrument that test; Test principle , testing the step , and precautions of every index . Prove with yard lead tester measure optic -communication step of system by mistake briefly. Summarize test of fiber optic communication finally. Keyword: Fiber optic communication system、 optic fibre、 mere end machine of optic、Bit Error Rate、 Bit Error、 shake characteristic、 mere power of optic、 sensitivity of optic receivers、optic smooth receivers、 dynamic ranges 、 noises、 BER tester etc.第一章 光通信系统组成概述20世纪70年代末，光纤通信开始进入实用化阶段，各种各样的光纤通信系统如雨后春笋在世界各地建立起来，逐渐成为电信传送网的主要传输手段。近几年来，光纤通信中的各种新技术，新系统也日新月异地发展着，在全球信息高速公路地建设潮中扮演着重要角色。光纤通信是以光波为载波，光纤为传输媒介的通信方式，在光纤通信系统中传输地信息，如电话和数据等信号，首先在系统的发送端变为光信号，即光调制，将低频电信号调制到高频的光载波上；已调制的光载波经光纤传输到接受端，然后将光信号转变为电信号，即光检波，从解调光波中取出低频电信号。1.1基本光纤通信系统 最基本的光纤通信系统由数据源、光发送端、光学信道和光接收机组成，起主导作用的是光源、光纤、光发送机和光接收机。其中数据源包括所有的信号源，它们是话音、图象、数据等业务经过信源编码所得到的信号；光发送机和调制器则负责将信号转变成适合于在光纤上传输的光信号，再把光信号导入光纤，先后用过的光波窗口有0.85、1.31和1.55。光学信道包括最基本的光纤，还有中继放大器EDFA等；而光学接收机则接收从光纤上传输的光信号，并从中提取信息，然后转变成电信号，经解码后再作相应处理，最后得到对应的话音、图象、数据等信息。光纤通信系统的主要优点有：(1) 传输频带宽,通信容量大。(2) 线路损耗低,传输距离远。(3) 抗干扰能力强,应用范围广。(4) 线径细,重量轻。(5) 抗化学腐蚀能力强。(6) 光纤制造资源丰富。（7）无接地和共地问题 。（8）均衡容易。下面是光通信系统图1.1。数据源光学信道光送射机和调制器光接收机1.2 数字光纤通信系统 随着光通信技术开始进入实用阶段，各种各样的光纤通信系统在世界各地先后建立
