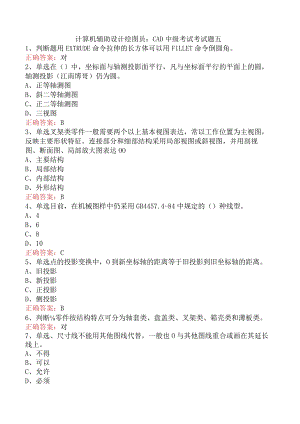

计算机辅助设计绘图员：CAD中级考试考试题五.docx

计算机辅助设计绘图员：CAD中级考试考试题五1、判断题用EXTRUDE命令拉伸的长方体可以用FILLET命令倒圆角。正确答案：对2、单选在（）中，坐标面与轴测投影面平行，凡与坐标面平行的平面上的圆，轴测投影（江南博哥）仍为圆。A、正等轴测图B、斜二等轴测图C、正二等轴测图D、三视图正确答案：B3、单选叉架类零件一般需要两个以上基本视图表达，常以工作位置为主视图，反映主要形状特征。连接部分和细部结构采用局部视图或斜视图，并用剖视图、断面图、局部放大图表达OOA、主要结构B、局部结构C、内部结构D、外形结构正确答案：B4、单选目前，在机械图样中仍采用GB4457.4-84中规定的（）种线型。A、4B、6C、8D、10正确答案：C5、单选点的投影变换中，O到新坐标轴的距离等于旧投影到旧坐标轴的距离。A、旧投影B、新投影C、正投影D、侧投影正确答案：B6、判断零件按结构特点可分为轴套类、盘盖类、叉架类、箱壳类和薄板类。正确答案：对7、单选、尺寸线不能用其他图线代替，一般也O与其他图线重合或画在其延长线上。A、不得B、可以C、允许D、必须正确答案：A8、单选用EXTRUDE命令生成三维实心体时，可以设定拉伸斜度，该角度OOA.必须大于零或小于零B.只能大于零C.在090°内可以变化D.数值可正可负，拉伸高度越大相应的角度越小正确答案：D9、单选正垂线平行于O投影面。A、V、HB、H、WC、V、WD、V正确答案：C10、单选为作图方便，一般取O作为正二测的简化轴向变形系数。A、 p=r=l.22,q=0.6B、 p=r=1,q=0.5C、p=r=0.82,q=0.47D、p=r=l,q=0.47正确答案：B11、单选叠加和切割是()的两种组合形式。A、相贯体B、相交体C、组合体D、基本体正确答案：C12、单选用叠加法绘制组合体的正等轴测图，先用形体分析法将组合体分解成若干个()OA、切割体B、基本体C、圆柱体D、棱柱体正确答案：B13、多选使用RECTANGLE命令绘制一个矩形，并使该矩形具有厚度为100。正确的方法为OOA.用RECTANGLE命令先绘一个矩形，然后用ELEV命令设置厚度为100B.用ELEV命令设置厚度为100,然后用RECTANGLE命令绘制矩形C.用RECTANGLE命令先绘一个矩形，然后用CHANGE命令改变厚度为100D.在RECTANGLE命令中先设置其厚度为100,然后再绘制矩形E.用RECTANGLE命令先绘一个矩形，然后再用RECTANGLE命令设置厚度为100正确答案：C,D14、单选装配图中当剖切平面纵剖螺栓、螺母、垫圈等紧固件及实心件时，按O绘制。A、全剖B、半剖C、不剖D、局剖正确答案：C15、单选点的正面投影与O投影的连线垂直于X轴。A、右面B、侧面C、左面D、水平正确答案：D16、多选三维编辑命令中的对齐（ALlGN）命令能用于OoA.二维平面中的对齐B.三维空间中的对齐C、 A,B都可以D.A,B都不可以E.以上都不对正确答案：A,B,C17、单选中心投影法的投射中心位于（）处。A、投影面B、投影物体C、无限远D、有限远正确答案：D18、单选O的标注形式为“螺纹特征代号”、“尺寸代号”、“公差等级”。A、普通螺纹B、管螺纹C、梯形螺纹D、特殊螺纹正确答案：B19、判断题角度尺寸的标注方法与线性尺寸标注方法相同。正确答案：错20、多选下面的说法中，（）是不正确的。A.用PLAN命令可以将WCS的XOY面设置为平面视图B.用PLAN命令可以将当前的UCS的XOY面设置为平面视图C.用PLAN命令可以将任意一个UCS的XOY面设置为平面视图D.用PLAN命令可以将WCS的YOZ面设置为平面视图E.用PLAN命令可以将WCS的XOZ面设置为平面视图正确答案：A,D,E21、单选画切割体的（），可先画其基本体的正等轴测图。A、三视图B、零件图C、装配图D、正等轴测图正确答案：D22、单选在斜二轴测图中，与坐标面不平行的平面上的圆，其O为椭圆。A、三视图B、平面图C、剖视图D、轴测图正确答案：D23、判断题单线梯形螺纹的代号为：“Tr公称直径X螺距”；多线梯形螺纹的代号为：“Tr公称直径X导程（P螺距）”。正确答案：对24、单选在剖视图的标注中，用剖切符号表示剖切位置，用箭头表示OoA、旋转方向B、视图方向C、投影方向D、移去方向正确答案：C25、单选O多用于被连接件之一较厚而不宜使用螺栓连接，或因经常拆卸不宜使用螺钉连接的场合。A、螺栓连接B、螺柱连接C、螺钉连接D、螺纹连接正确答案：B26、单选用定义的剖切面将实心体一分为二，用O命令。A. SLICEB. SECTIONC.SUBTRACTIOND.INTERFERENCE正确答案：A27、单选（）零件长、宽、高三个方向的主要尺寸基准通常选用轴孔中心线、对称平面、结合面和较大的加工平面。A、轴套类B、盘盖类C、箱壳类D、叉架类正确答案：C28、判断题已知椭长短轴做椭圆的精确画法，是同心圆法。正确答案：对29、单选读组合体的基本方法是O和线面分析法。A、形体分析法B、线面分析法C、形体组合法D、空间想象法正确答案：A30、单选将对象在X,Y,Z三个方向各移动10个单位应输入OoA. 10,10,10B. 10<45,45C. 10<45<45D. 10,10,10正确答案：D31、单选控制用户坐标系图标跟随原点的命令是OoA.UCSMANB.UCSICON/ON/OFFC.UCSICON/ORD.UCSICON/N正确答案：C32、单选画组合体的正等轴测图，均需对组合体进行OoA、形体分析B、线面分析C、相交性质分析D、叠加形式分析正确答案：A33、单选正等轴测图上的椭圆是用O绘制的。A、直尺B、二心法C、四心法D、一,个圆心正确答案：C34、单选在测投影中，物体上平行于轴测投影面的平面，其投影反映OoA、类似形B、积聚成一条线C、实形D、积聚成一个点正确答案：C35、单速在计算机绘图中，图层与图层之间的坐标系是OoA、完全对齐的B、可以不对齐的C、是独立的但有联系的D、是独立的没有联系的正确答案：A36、单选O是指从事一定职业的人们在职业实践活动中所应遵循的职业原则和规范，以及与之相应的道德观念、情操和品质。A、职业道德B、国家标准C、行业标准D、企业法正确答案：A37、单选画螺柱连接装配图时，螺柱旋入机体一端的螺纹，必须画成O的形式。A、全部旋入螺母内B、部分旋入螺母内C、全部旋入螺孔内D、部分旋入螺孔内正确答案：C38、单选一般应在剖视图的上方用大写字母标出剖视图的名称“xx”，在相应视图上用O表示剖切位置，用箭头表示投影方向，并注上相同的字母。A、剖切符号B、剖面符号C、剖视符号D、细实线正确答案：A39、单选标注角度尺寸时，尺寸数字一律O写，尺寸界线沿径向引出，尺寸线画成圆弧，圆心是角的顶点。A、竖直B、水平C、左斜D、右斜正确答案：B40、单选平面与圆锥相交，且截平面垂直于圆锥轴线时，截交线形状为OOA、双曲线B、三角形C、圆D、椭圆正确答案：C41、单选一张完整的装配图应包括一组视图、必要的尺寸、技术要求、O和标题栏以及明细表。A、标准件的代号B、零部件的序号C、焊接件的符号D、连接件的编号正确答案：B42、单选断面图分为()和重合断面图两种。A、移出断面图B、平面断面图C、轮廓断面图D、平移断面图正确答案：A43、单选画圆柱的两侧轮廓线，与O相切。A、底圆B、顶圆C、两端面椭圆D、椭圆正确答案：C44、判断题遵纪守法是指制图员要遵守职业纪律和职业活动的法律、法规，保守国家机密，不泄露企业情报信息。正确答案：对45、单选工程上常用的O有多面正投影、轴测投影、透视投影和标高投影。A、图纸B、投影C、方法D、工具正确答案：B46、单选尺寸公差中的极限尺寸是指允许尺寸变动的O极限值。A、多个B、一个C、两个D、所有正确答案：C47、单选对齐命令ALIGN可以在三维空间中O物体。A.移动B.旋转C.缩放D.三者都行正确答案：D48、单选投影面的O同时倾斜于三个投影面。A、平行面B、一般位置平面C、垂直面D、正垂面正确答案：B49、单选求相贯线的基本方法是O法。A、辅助直线B、表面取线C、表面取点D、辅助平面正确答案：D50、单选要显示三维模型的着色效果，可用O命令。.RENDERB. SHADEC. EDG正确答案：B51、判断题当截平面通过圆锥锥顶时，截交线为三角形，三角形的大小取决于截平面与轴线的倾斜角度。正确答案：对52、单选直线的投影变换中，平行线变换为投影面O时，新投影轴的设立原则是新投影轴垂直于反映直线实长的投影。A、倾斜线B、垂直线C、一般位置线D、平行线正确答案：B53、单选剖视图中，既有相交，又有几个平行的剖切面得到的剖视图属于O的剖切方法。A、组合B、两相交C、阶梯D、单一正确答案：A54、单选典型的微型计算机绘图系统可分成（）几部分组成。A、主机、显示器、打印机、绘图机B、主机、图形输入设备、图形输出设备、外存贮器C、主机、电源、显示器、鼠标、键盘D、主机、电源、图形输入设备、鼠标、键盘正确答案：B55、单选目前，在（）中仍采用GB4457.4-84中规定的8种线型。A、机械图样B、所有图样C、技术制图D、建筑制图正确答案：A56、单选动生成产品树时，O明细表中的信息可添加到产品树下级结点中。A、零件图B、技术说明C、装配图D、产品正确答案：C57、单选绘制棱柱体的O时，可采用基面法。A、三视图B、俯视图C、正等轴测图D、透视图正确答案：C58、单选标注管螺纹的代号时，不能将管螺纹的代号标注在螺纹大径的尺寸线上，而是O用引出线标注。A、以说明的方式B、以绘图的方式C、以旁注的方式D、以明细的方式正确答案：C59、单选表面粗糙度的代号应标注在可见轮廓线、尺寸线、尺寸界线或它们的延长线上，其中符号的尖端必须OOA、从材料内部指向材料外B、从材料表面指向材料外C、从材料外指向材料表面D、从材料内指向材料表面正确答案：C60、单选组合面域是两个或多个现有面域的全部区域并合起来形成的；组合实体是两个或多个现有实体的全部体积合并起来形成的，这种操作称OOA.INTERSECTB.UNIONC.SUBTRACTIOND.INTERFERENCE正确答案：B61、多选光源的种类有OoA.聚光灯B.环境光源C.平行光源D.点光源正确答案：A,C,D62、判断题职业道德能调节从业人员与其实践活动对象之间的关
