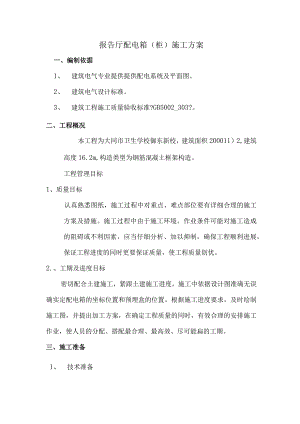

报告厅配电箱（柜）施工方案一、编制依据1、 建筑电气专业提供提供配电系统及平面图。2、 建筑电气设计标准。3、 建筑工程施工质量验收标准?GB5002_303?。二、工程概况本工程为大同市卫生学校御东新校，建筑面积200011）2,建筑高度16.2m,构造类型为钢筋混凝土框架构造。工程管理目标1、质量目标认真熟悉图纸，施工过程中对重点、难点部位要有详细合理的施工方案及措施。施工过程中由于施工环境。作业条件可能对施工造成的阻碍或不利因素，应当仔细分析、加以抑制，确保工程顺利进展，保证工程进度的同时更要保证质量，使工程质量创优。2.、工期及进度目标密切配合土建施工，紧跟土建施工进度，施工中依据设计图准确无误确实定配电箱的坐标位置和预埋盒的位置。根据施工进度要求，及时绘制施工图，并提出加工方案，在确定工程质量的同时，有效合理的安排施工作业，使人员的分配、搭配最合理、最高效、尽可能扁的工期。三、施工准备1、 技术准备（1）已做好图纸会审及设计交底。（2）根据施工图纸及设计交底编制施工方案,进展技术环境安全交底（3）根据工程君度要求及时绘制施工图，提出加工方案；（4）组织施工劳务队进展图纸技术交底。对于施工中的重点、难点部位要形成交底记录。2、 材料及机具准备。（1）各种规格配电柜、配电箱、事故照明箱等，电压等级必须符合设计要求，并带有出厂合格证和质检报告，技术文件应齐全，有许可证编号和安全认证标志。（2）槽钢（10k镀锌扁钢（40*4）电焊条、电气焊设备、汽油、垫板、塑料软管、铜接线端子、焊锡、焊膏、调和漆。（3）手电钻、皮尺、钢锯、手锤、扳手、切割机、倒链、麻绳、台钻、水平仪、万用表。3、 作业条件（1）施工所涉及到的建筑物、构筑物的土建工程已基本完毕，盘（柜）就位后不能再进展的土建施工工作已全部完毕。（2）盘（柜）根基已到达允许安装高度，经水平仪测量合格，重复接地测试合格（3）所有墙体预留安装配电箱洞口到位，上下回路管线已成排。四、施工工艺装卸、运输一一开箱检查一一保管一一型钢根基一一盘（柜）安装一一二次回路接线、盘（柜）内配线一一盘（柜）交接试验2、 配电箱、柜的装卸运输过程中不应有冲击和严重的震动。3、 配电箱、柜运到施工现场后，应会同建设单位、供货单位、监理单位共同检查，按照供货清单逐件清点，并做好记录。其型号、规格等应满足设计和标准要求，仪表、电气元件完好无损不短缺，电器触头镀银层无脱落，接线端子无锈蚀。4、 配电箱、柜应存放在枯燥、通风的库房保管。5、 根基槽钢制作，当设计无要求时，应由配电箱柜的底座尺寸和质量大小决定。所选用的型钢首先要经过平直处理。下料时严禁用气焊切割，组装焊接时应使用电焊，型钢制作完毕后，根据盘（柜）的安装孔进展钻孔或冲孔，孔宜加工成椭圆形，以便于调整，不允许用气焊割孔。6、 根基槽钢安装，工程设计为固定式的一般高出地面100mm,紧固螺栓除地脚螺栓外，其余一律采用镀锌件，调整时必须用水平仪测量，垫片最多不超过三片，然后将槽钢与预埋件、垫片焊接，并及时焊接接地线，保证焊接倍数，要防腐到位，确保工程质量。7、 盘（柜）安装前应对根基型钢进展检查，其周边尺寸、安装高度、水平度、安装孔大小、位置等应符合设计要求，安装前还应进展清洁处理。当柜体就位后进展垂直度、水平度、盘（柜）间缝隙的检查。8、 二次回路接线、柜内配线，要按系统图施工，接线正确、连接结实。柜内的控制电缆应排列整齐、不穿插，并固定牢靠，不应是接线端子承受机械力。9、 端子板接线，一个接线端子压接一根导线为宜，最对不应超过俩根，敷设时应留有适当的余量。10、全部端子板接线无松动，标志牌无遗漏，字迹清晰。盘（柜）内线束排列整齐，绑扎牢靠，各接地点接地良好。五、质量标准1、 箱柜内的链接、导线连接必须接触严密，金属框架及根基型钢必须接地或接零保护。框架的接地端子间应用编织铜线连接，做好标识。2、 低压成套配电柜和动力照明配电箱应有可靠的电击保护。3、 配电柜与根基型钢连接严密，柜间接缝宽度应一致，并符合标准要求，盘面标识牌、标识框齐全，标注清晰、正确。可动部件操作灵活。4、 二次接线、盘（柜）内配线，接线应正确、连接严密。六、成品保护K制作好的根基型钢应及时安装，防止变形。2、 配电箱（柜）运到现场后，暂不安装时，应采取防雨雪的措施。3、 安装完毕，配电室暂不能通电试运行时，应设专人看管。七、应注意的质量问题1、 根基型钢施焊完毕，应及时清理焊渣，除锈并露出金属光泽,再防腐刷漆。2、 端子板接线，接线端子压接必须严密，确保接触良好。3、 盘（柜）进展试验、调整时，除电工专业人员和配合人员外,其余人员一律不得进入施工现场。4、 进展通电试运行时，至少有俩人参与，参加者必须做好必要的安全防护措施。5、 盘（柜）内的电流互感器未接入仪表或继电器时，二次测必须短接。八、环境、职业安康安全管理措施1、 环境管理措施施工现场应做到工完场清，现场设专业垃圾池，分类存放、及时清运，收集后集中处理。2、 职业安康管理安全管理措施（2）吊装就位必须专业人员操作。（3）设备通电试运行前，必须检查线路接线是否正确，线路绝缘必须符合要求，保护措施是否齐全，确认无误后，方可通电调试。通电试运行阶段应严格值守，严格执行停送电程序。（4）对箱（柜）保护接地的电阻值，PE线和PEN线的规格、中性线重复接地应认真核对，要求标识明显、连接可靠。
